Описание

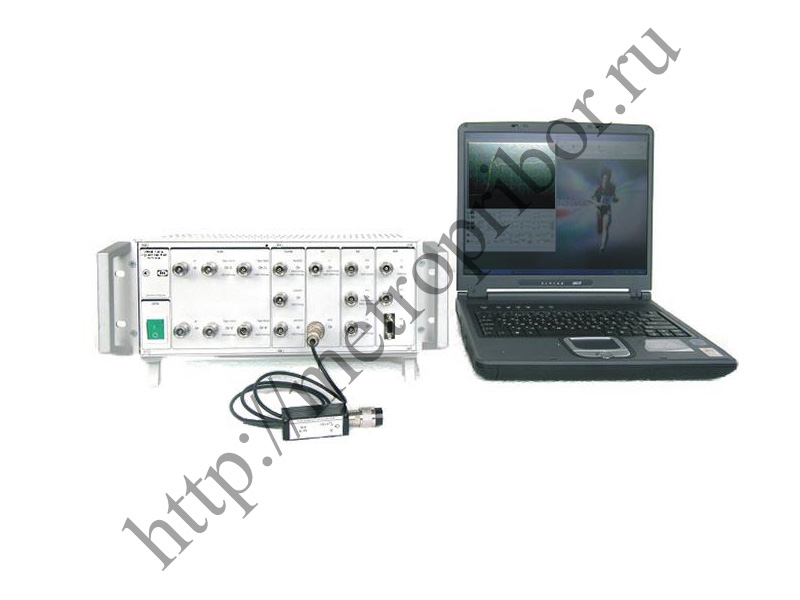

Установка К2С-62,К2С-62А предназначена для проверки параметров универсальных осциллографов с полосой пропускания до 2000 МГц (К2С-62А) или до 200 МГц (К2С-62А/1). Установка совместно с ПЭВМ, при использовании интерфейса USB2.0, обеспечивает следующие измерительные функции: - калибратора Y (КY); - калибратора Х (КХ); - калибратора амплитудно-частотной характеристики (КАЧХ); - генератора сигналов произвольной формы (ГСПФ); - калибратора переходной характеристики (КПХ); - мультиметра (ММ).Возможна поставка установки измерительной в вариантах, включающих функции, согласованные с заказчиком. Калибратор Y - Прибор в режиме работы калибратор Y (KY) работает в качестве источника сигналов калибровки коэффициентов отклонения и проверки пределов допускаемого значения погрешности измерения напряжения осциллографов. - Параметры сигналов: - вид сигналов — положительное или отрицательное напряжение постоянного тока; прямоугольные импульсы со скважностью 2 (меандр) положительной или отрицательной полярности; - частота повторения (F) импульсов в режиме «меандр» устанавливается дискретно в калиброванных точках 10, 100 Гц, 1, 10 кГц с погрешностью не более ± 1.10-6F; - Значения напряжений сигналов КY устанавливаются в диапазоне от 20 мкВ до 200 В на нагрузке (1 ± 0.05) МОм или от 20 мкВ до 5 В на нагрузке (50 ± 1) Ом дискретно в калиброванных точках с шагом 1, 2, 5. - обеспечена девиация напряжения в диапазоне ±10% с дискретностью 0.1% от величины напряжения в калиброванной точке. Калибратор Х - Прибор в режиме работы калибратор Х (KХ) работает в качестве источника сигналов с нормированным периодом для калибровки длительности разверток и проверки пределов допускаемого значения погрешности измерения временных интервалов осциллографов. - Параметры сигналов КХ: - вид сигналов — гармонический сигнал или сигналы треугольной формы; - значения периода повторения устанавливаются в диапазоне от 0.5 нс (К2С-62А) или от 2 нс (К2С-62А/1) до 5 с дискретно в калиброванных точках (Тк) с шагом 1, 2, 5. - Обеспечена девиация периода повторения в диапазоне ± 10 % с дискретностью 0.1 % от величины периода повторения в калиброванной точке. - Размах сигналов равен (1 ± 0.2) В на согласованной нагрузке (50 ± 1) Ом. - Пределы допускаемого значения абсолютной погрешности установки периода повторения (DТ) определяются формулой: DT = ± 1.10-6T. Калибратор АЧХ - Прибор в режиме работы Калибратор АЧХ (КАЧХ) работает в качестве источника гармонических сигналов для проверки АЧХ тракта вертикального отклонения. - Диапазон частот гармонических сигналов устанавливается: — от 0.1 Гц до 2 ГГц (К2С-62А) или до 200 МГц (К2С-62А/1); - Пределы допускаемых значений основной погрешности установки частоты (F) равны ±1.10-6F. - Амплитуда гармонического сигнала на согласованной нагрузке (50 ± 1) Ом, устанавливается в диапазоне от 0.01 до 5В в диапазоне частот от 0.1 Гц до 50 МГц и до 1 В в диапазоне частот от 50 до 2000 МГц. - Неравномерность амплитуды гармонического сигнала в диапазоне частот не более ± 7 % относительно амплитуды на опорной частоте. Генератор сигналов произвольной формы - Прибор в режиме работы ГСПФ работает в качестве источника сигналов с формой, задаваемой оператором. - Уровни напряжения (U) выходных сигналов: - на нагрузке 50 Ом — от ± 10 мВ до ± 5В; - на высокоомной нагрузке (более 1 кОм) — от ± 20 мВ до ± 10В; - Минимальная дискретность установки — 1 мВ; - Пределы допускаемого значения основной погрешности установки напряжения — не более ±0.01U. - Параметры формируемых импульсных сигналов прямоугольной формы: - частота — от однократных до 50 МГц; - длительность импульсов — от 10 нс до 103 с; - минимальная длительность фронта/среза — ? 5 нс; - выброс — не более 2 %; - неравномерность вершины — не более 0.5 %; - Пределы допускаемого значения основной погрешности установки напряжения — не более ± 0.01U; - Пределы допускаемого значения основной погрешности установки частоты — не более ±1.10-6F. - Параметры формируемых синусоидальных сигналов: - частота — от 1 мГц до 20 МГц; - Пределы допускаемого значения основной погрешности установки напряжения — не более ± 0.01U; - Пределы допускаемого значения основной погрешности установки частоты — не более ± 1.10-6F; - режимы модуляции — НК, АМ, ЧМ. - Режимы запуска: внутренний; внешний; однократный. - Режим тактирования: внутренний; внешний. - Синхроимпульс: - полярность — положительная; - амплитуда — 1 В на нагрузке 50 Ом; - временной сдвиг — в пределах временного интервала формирования сигнала с минимальной дискретностью установки 100 пс.Калибратор ПХ - В режиме работы калибратор ПХ (КПХ) прибор работает в качестве источника прямоугольных импульсов с нормированной формой и длительностью фронта для проверки ПХ осциллографов. - Период повторения (Т) импульсов КПХ устанавливается дискретно в точках 10, 100 мкс, 1, 10, 100 мс с погрешностью не более ± 1.10-6Т. - Длительность импульсов КПХ (tи) устанавливается дискретно в точках 0.1, 1, 10 мкс с погрешностью не более ± 0.1tи. - Максимальная скважность 100 устанавливается автоматически. - Значения амплитуды испытательных импульсов КПХ (Uки) устанавливаются дискретно в калиброванных точках с шагом 1, 2, 5. - Обеспечена девиация амплитуды испытательного импульса на величину не менее ±10% от значения амплитуды в калиброванной точке. Дискретность установки девиации — 0.1 %. - Прибор выдает в режиме работы КПХ на согласованной нагрузке (50±1) Ом синхроимпульсы положительной полярности амплитудой (1±0.2) В и длительностью фронта не более 3 нс с периодом, равным периоду следования основных импульсов. - Обеспечен временной сдвиг (задержка и опережение) основного испытательного импульса КПХ относительно синхроимпульса в пределах до половины периода повторения с минимальной дискретностью 0.1 нс.Мультиметр - В режиме работы «U=» мультиметр (ММ) работает в качестве вольтметра постоянного тока и обеспечивает измерение напряжения постоянного (U=) тока обеих полярностей, выдаваемого встроенными калибраторами осциллографов, в диапазоне от 10 мВ до 100 В. - Пределы допускаемых значений основной погрешности измерения U= не более — ±(0.001U= + 0.1 мВ). - В режиме работы «R» ММ работает в качестве измерителя сопротивлений и обеспечивает измерение входного сопротивления осциллографа® в диапазоне от 40 Ом до 2 МОм. - Пределы допускаемых значений основной погрешности измерения — не более ± 0.3 %. - В режиме работы «Uимп» ММ работает в качестве импульсного вольтметра и обеспечивает измерение импульсного напряжения встроенных калибраторов осциллографов в диапазоне от 10 мВ до 50 В. - Пределы допускаемых значений основной погрешности измерения амплитуды импульсного напряжения Uимп — не более ±(0.001Uимп + 0.1 мВ). - В режиме работы «С» ММ работает в качестве измерителя емкости и обеспечивает измерение входной емкости осциллографа в диапазоне от 5 пФ до 50 пФ. - Пределы допускаемых значений основной погрешности измерения емкости — не более ±(0.5% +1 пФ). - Характеристики блока системного (переносной ПЭВМ): - Процессор с тактовой частотой не менее 1.8 ГГц и КЭШ-памятью не менее 128 Кбайт. - Оперативная память не менее 256 Мбайт;постоянная память не менее 30 Гбайт. - Встроенный CD-ROM-привод; Дисплей с габаритами не менее 14.1? и разрешением 1024?768; порт USB2.0. - Операционная система Windows ХР. - Основные эксплуатационные характеристики: - Время установления рабочего режима — не более 15 мин. - Время непрерывной работы — не менее 16 ч. - Напряжение питания от сети переменного тока частотой от 50 до 440 Гц — от 90 до 260 В. - Потребляемая мощность — не более 120 ВА. - Масса базового блока — 9 кг. - Масса системного блока — 3.5 кг. - Габаритные размеры базового блока — не более 388?376?150 мм. - Габаритные размеры системного блока — не более 320?260?45 мм.
