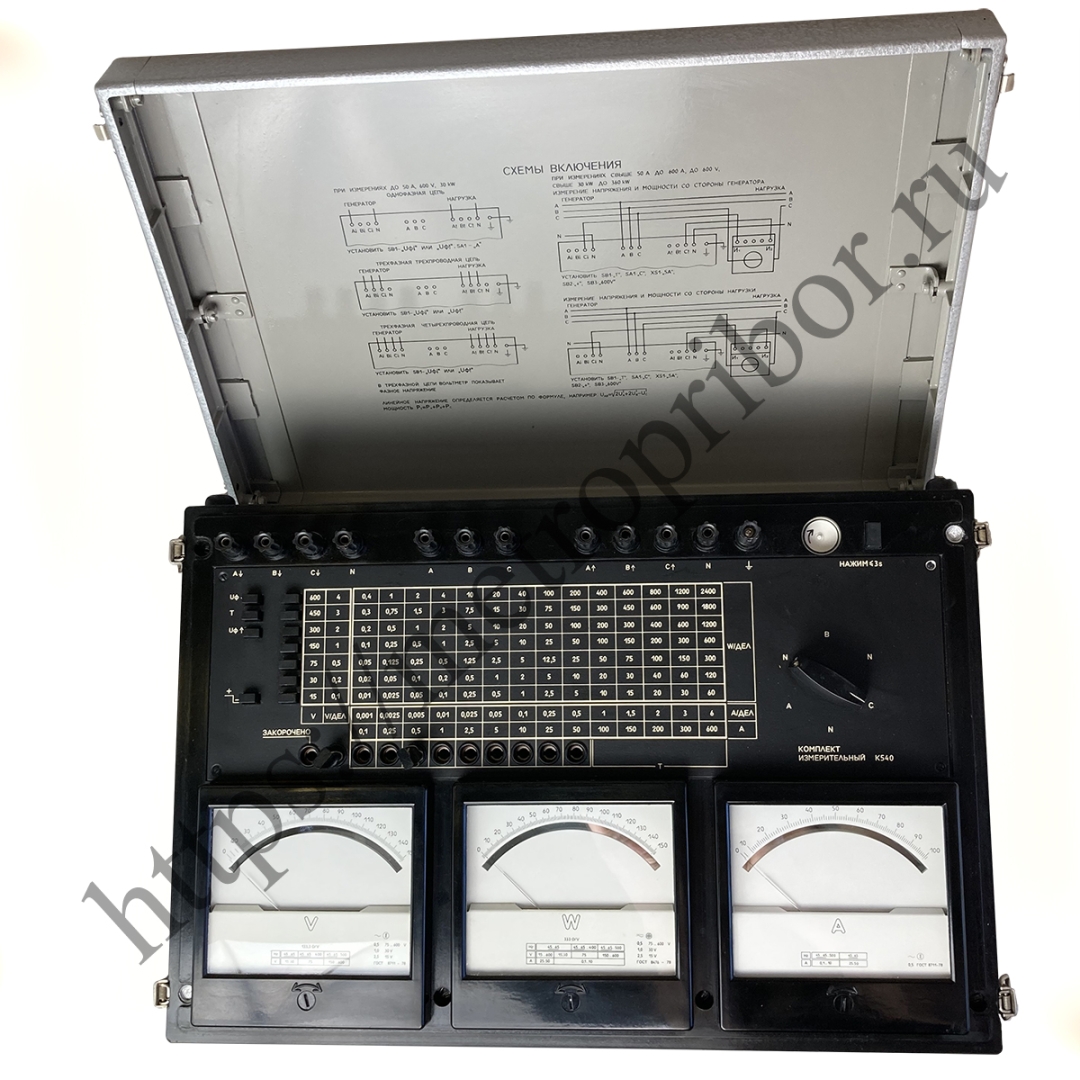

Комплект измерительный К540

Комплект измерительный К540 предназначен для измерения силы тока, напряжения и мощности в цепях переменного тока. Прибор применяют при контроле однофазных и трехфазных электрических цепей, проверке нагрузок, настройке электрооборудования, а также при эксплуатационных и лабораторных измерениях.

К540 работает в трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузке фаз. Комплект относится к приборам класса точности 0,5 и удобен для комплексной оценки параметров электрических установок.

Назначение и область применения

Основная задача комплекта К540 - измерение основных электрических параметров в цепях переменного тока. Прибор позволяет контролировать ток, напряжение и мощность в разных схемах включения, что делает его востребованным в электролабораториях, ремонтных службах, на производственных объектах и при наладке электрооборудования.

• измерение силы тока в цепях переменного тока;
• измерение напряжения переменного тока;
• измерение мощности в однофазных цепях;
• измерение мощности в трехфазных цепях;
• работа в трехфазных трехпроводных цепях;
• работа в трехфазных четырехпроводных цепях;
• измерения при равномерной нагрузке фаз;
• измерения при неравномерной нагрузке фаз;
• применение при наладке, проверке и эксплуатации электроустановок.

Функции и особенности

Измерительный комплект К540 объединяет амперметр, вольтметр и ваттметр для работы с цепями переменного тока. Широкий набор диапазонов по току и напряжению позволяет использовать прибор при измерениях в цепях разной мощности и с различными режимами нагрузки.

• комплект для измерения тока, напряжения и мощности;
• класс точности комплекта - 0,5;
• измерение параметров однофазных цепей;
• измерение параметров трехфазных цепей;
• поддержка трехпроводных и четырехпроводных схем;
• работа при равномерной и неравномерной нагрузке фаз;
• переносное исполнение для лабораторных и эксплуатационных работ;
• возможность замены современными или близкими по назначению приборами.

Амперметр

Амперметр в составе комплекта К540 предназначен для измерения силы переменного тока. Класс точности амперметра составляет 0,5, а набор пределов позволяет работать как с малыми, так и с большими токами.

• класс точности амперметра - 0,5;
• конечное значение диапазона измерения - 0,1 А;
• конечное значение диапазона измерения - 0,25 А;
• конечное значение диапазона измерения - 0,5 А;
• конечное значение диапазона измерения - 1 А;
• конечное значение диапазона измерения - 2,5 А;
• конечное значение диапазона измерения - 5 А;
• конечное значение диапазона измерения - 10 А;
• конечное значение диапазона измерения - 25 А;
• конечное значение диапазона измерения - 50 А;
• конечное значение диапазона измерения - 100 А;
• конечное значение диапазона измерения - 150 А;
• конечное значение диапазона измерения - 200 А;
• конечное значение диапазона измерения - 300 А;
• конечное значение диапазона измерения - 600 А.

Вольтметр

Вольтметр комплекта К540 предназначен для измерения напряжения переменного тока. На диапазонах до 30 В класс точности составляет 1,0, на остальных диапазонах - 0,5.

• конечное значение диапазона измерения - 15 В;
• конечное значение диапазона измерения - 30 В;
• конечное значение диапазона измерения - 75 В;
• конечное значение диапазона измерения - 100 В;
• конечное значение диапазона измерения - 300 В;
• конечное значение диапазона измерения - 450 В;
• конечное значение диапазона измерения - 600 В;
• класс точности для диапазонов до 30 В - 1,0;
• класс точности для остальных диапазонов - 0,5.

Ваттметр

Ваттметр в составе К540 используется для измерения мощности в цепях переменного тока. Поддержка нескольких групп номинальных токов и напряжений позволяет выбирать нужную схему измерения под конкретную нагрузку.

• измеряемая величина - мощность переменного тока;
• номинальные токи ваттметра - от 0,1 до 10 А;
• номинальные токи ваттметра - от 25 до 50 А;
• номинальные токи ваттметра - от 100 до 600 А;
• номинальное напряжение ваттметра - 15 В;
• номинальное напряжение ваттметра - 30 В;
• номинальное напряжение ваттметра - 75 В;
• диапазон номинальных напряжений ваттметра - от 15 до 600 В;
• диапазон номинальных напряжений ваттметра - от 30 до 600 В.

Основные технические характеристики

• тип прибора - комплект измерительный;
• модель - К540;
• измеряемые параметры - ток, напряжение и мощность;
• класс точности - 0,5;
• цепи измерения - однофазные и трехфазные цепи переменного тока;
• поддерживаемые трехфазные схемы - трехпроводные и четырехпроводные;
• режим нагрузки фаз - равномерный и неравномерный;
• габаритные размеры - 505 х 330 х 190 мм;
• масса - 14 кг.

Замена и совместимость

При подборе аналога или замены для комплекта К540 можно рассматривать приборы, близкие по назначению и измерительным возможностям. Конкретный вариант подбирают с учетом требуемых диапазонов, класса точности и схемы измерения.

• рекомендуемая замена - МЭТ-5080;
• возможная замена - MI 2492;
• возможная замена - MI 2792А;
• возможная замена - К540М.

Конструкция и эксплуатация

Комплект К540 выполнен как переносное измерительное средство для работы с цепями переменного тока. Габаритные размеры 505 х 330 х 190 мм и масса 14 кг позволяют использовать прибор на рабочем месте электролаборатории, в зоне наладки оборудования или при эксплуатационных проверках.

Перед проведением измерений выбирают нужные пределы амперметра, вольтметра и ваттметра в зависимости от параметров контролируемой цепи. Возможность работы с токами до 600 А и напряжениями до 600 В делает К540 удобным для контроля силовых цепей и трехфазных нагрузок.

Преимущества комплекта К540

• объединяет измерение тока, напряжения и мощности в одном комплекте;
• подходит для однофазных и трехфазных цепей переменного тока;
• работает в трехпроводных и четырехпроводных схемах;
• позволяет проводить измерения при равномерной и неравномерной нагрузке фаз;
• имеет класс точности 0,5;
• поддерживает измерение токов до 600 А;
• поддерживает измерение напряжений до 600 В;
• имеет широкий набор пределов по амперметру и вольтметру;
• может заменяться приборами МЭТ-5080, MI 2492, MI 2792А и К540М;
• подходит для электролабораторий, ремонтных служб, производственных участков и эксплуатационных измерений.
