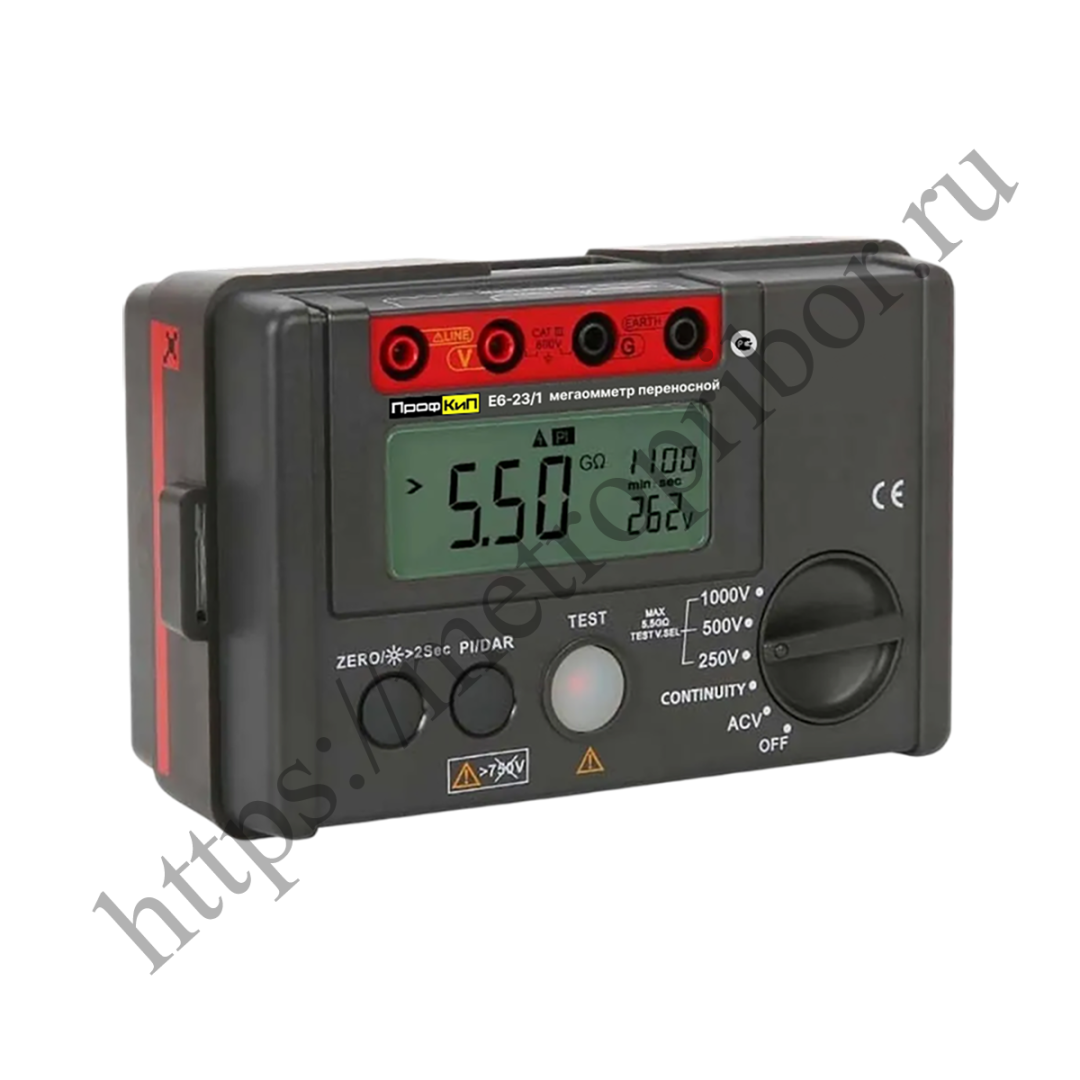

Описание прибора ПрофКиП Е6-23/1 мегаомметр цифровой (250В ... 1000В)
| Назначение мегаомметра переносного цифрового ПрофКиП Е6-23/1 | |
| Мегаомметры цифровые переносные ПрофКиП Е6-23/1 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов. | |
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-23/1 | |
| Номинальное испытательное напряжение: | 250/500/1000 В |
| Диапазон измерения сопротивления изоляции: | 0,01МОм … 5,5 ГОм |
| Измерение напряжения переменного тока | 750В |
| Определение дополнительных характеристик изоляции (DAR и PI) | |
| Ток короткого замыкания <2 мA | |
| Автоматическая настройка диапазона | |
| Автоматический расчет удельного сопротивления | |
| Высокая точность | |
| Защита от перегрузки | |
| Подсветка дисплея | |
| Фиксация показаний | |
| Индикатор разряженной батареи |
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-23/1
| Метрологические характеристики в режиме измерения сопротивления постоянного тока | ||||
| Модификация | Номинальное значение испытательного напряжения постоянного тока, В | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-23/1 | 250 | 10,99 МОм | 0,01 МОм | ± (3,0·10-2 Rизм + 5r) |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 5,5 ГОм | 0,01 ГОм | |||
| 500 | 10,99 МОм | 0,01 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 5,5 ГОм | 0,01 ГОм | |||
| 1000 | 10,99 МОм | 0,01 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 109,0 МОм | 0,1 МОм | |||
| 1090 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| Метрологические характеристики в режиме измерения напряжения переменного тока | ||||
| Модификация | Предел измерений, В | Разрешение, В | Частота измеряемого напряжения, Гц | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-23/1 | 750 | 1 | от 45 до 60 | ±(2,0·10-2 Uизм + 3r) |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-23/1 | |
| Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления. Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
|
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-23/1 | |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность %, не более | 80 |
| Габариты (длина × ширина × высота), мм, не более: | 150×100×71 |
| Масса, кг, не более: | 0,7 |
| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-23/1 | |
| Мегаомметр переносной ПрофКиП Е6-23/1 | 1шт |
| Руководство по эксплутатации 26.51.43.113-008-68134858-2024 | 1шт |
| Измерительные провода, зажимы, щупы | 1 комплект |
| Сумка (кейс) для переноски и хранения | 1шт |
| Упаковка | 1шт |
