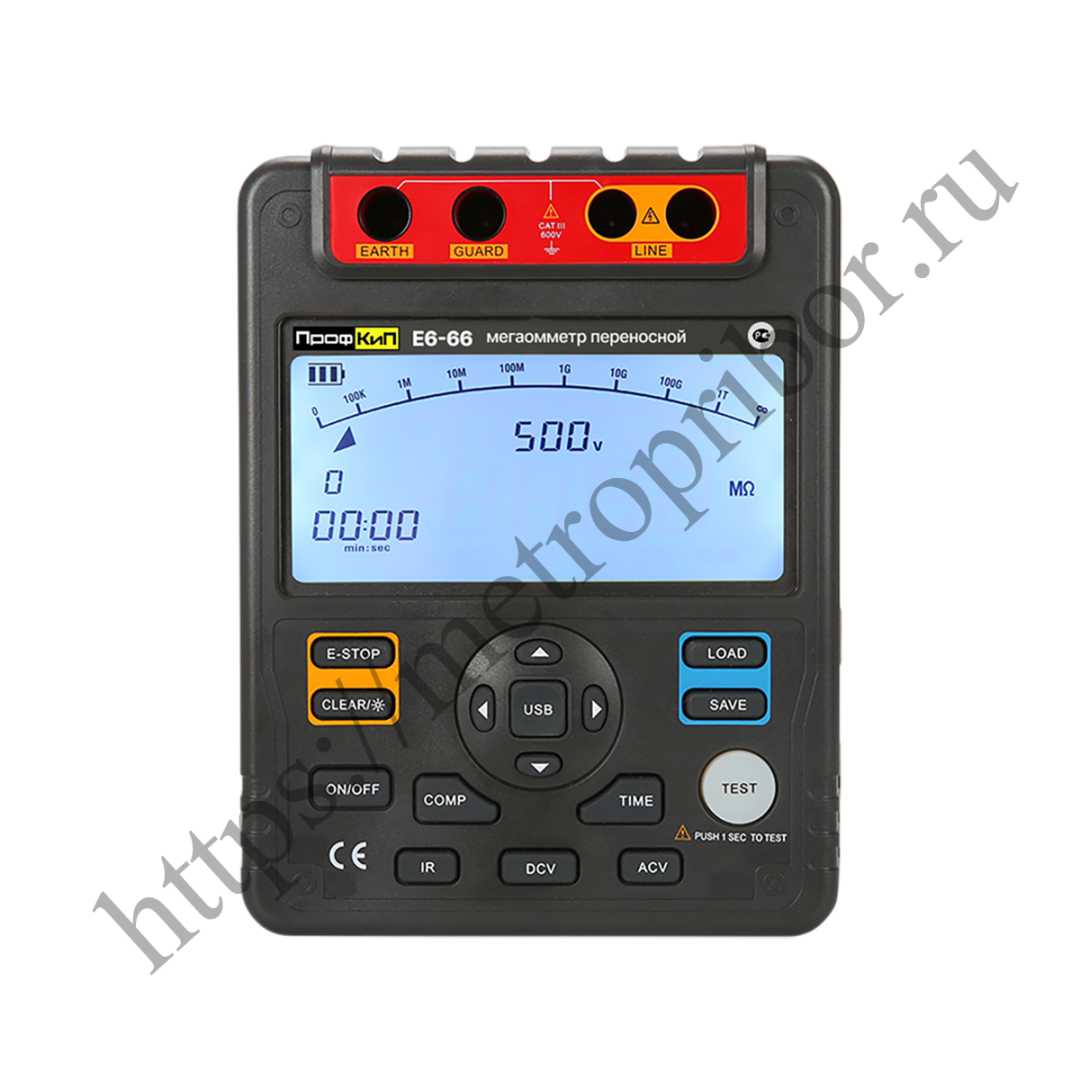

Описание прибора ПрофКиП Е6-66 мегаомметр цифровой (500В ... 5000В)
| Назначение мегаомметра переносного цифрового ПрофКиП Е6-66 | |
| Мегаомметры цифровые переносные ПрофКиП Е6-66 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания, так и с привязкой к сети питания. Измеренные значения отображаются на жидкокристаллическом дисплее. Измеренные данные затем могут быть проанализированы с помощью программного обеспечения для ПК. Мегаомметры применяются для оперативного контроля сопротивления и параметров изоляции, при настройке, испытаниях и обслуживании промышленного оборудования и электросетей, оснащения мастерских, предприятий и организаций, обслуживающих электросети. | |
| Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-66 | |
| Номинальное испытательное напряжение: | 500/1000/2500/5000 В |
| Диапазон измерения сопротивления изоляции: | 0,1МОм … 1000 ГОм |
| Измерение напряжения переменного тока | 600В |
| Измерение напряжения постоянного тока | 600В |
| Широкая функциональность | |
| Автоматический выбор диапазона | |
| Спящий режим | |
| Большой дисплей ЖК дисплей с подсветкой, 9999 с 30-сегментной аналоговой гистограммой | |
| Работа в режиме сравнения (компаратора) | |
| Запись и чтение результатов измерений в ячейки памяти (до 18 значений) | |
| Индикатор степени разряда элементов питания | |
| Защита от перегрузки | |
| Подстветка дисплея | |
| Автоматическое отключение питания | |
| Определение дополнительных характеристик изоляции (DAR и PI) | |
| Работа по таймеру | |
| Интерфейс USB и программное обеспечение ПК |
Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-66
| Метрологические характеристики в режиме измерения сопротивления постоянного тока | ||||
| Модификация | Номинальное значение испытательного напряжения постоянного тока, В | Предел измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм |
| ПрофКиП Е6-66 | 500 | 100 МОм | 0,1 МОм | ± (3,0·10-2 Rизм + 5r) |
| 1000 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 20 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 1000 | 100 МОм | 0,1 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 1000 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 40 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 2500 | 100 МОм | 0,1 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 1000 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 100 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 5000 | 100 МОм | 0,1 МОм | ± (3,0·10-2 Rизм + 5r) | |
| 1000 МОм | 1 МОм | ± (5,0·10-2 Rизм + 5r) | ||
| 10 ГОм | 0,01 ГОм | |||
| 100 ГОм | 0,1 ГОм | ± (10,0·10-2 Rизм + 5r) | ||
| 1000 ГОм | 1 ГОм | Погрешность не нормирована | ||
| Метрологические характеристики в режиме измерения напряжения постоянного тока | ||||
| Модификация | Предел измерений, В | Разрешение, В | Пределы допускаемой абсолютной погрешности измерений, В | |
| ПрофКиП Е6-66 | 600 | 1 | ±(2,0·10-2 Uизм + 3r) | |
| Метрологические характеристики в режиме измерения напряжения переменного тока | ||||
| Модификация | Предел измерений, В | Разрешение, В | Частота измеряемого напряжения, Гц | Пределы допускаемой абсолютной погрешности измерений, В |
| ПрофКиП Е6-66 | 600 | 1 | от 45 до 60 | ±(2,0·10-2 Uизм + 3r) |
| Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-66 | |
| Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления. Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера |
|
| Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-66 | |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность %, не более | 80 |
| Габариты (длина × ширина × высота), мм, не более: | 202×155×94 |
| Масса, кг, не более: | 2 |
| Комплект поставки мегаомметра переносного цифрового ПрофКиП Е6-66 | |
| Мегаомметр переносной ПрофКиП Е6-66 | 1шт |
| Руководство по эксплутатации 26.51.43.113-014-68134858-2024 РЭ | 1шт |
| Измерительный кабель одинарный чёрного цвета с зажимом «крокодил» | 1шт |
| Измерительный кабель одинарный зеленого цвета с зажимом «крокодил» | 1шт |
| Измерительный кабель двойной красного цвета с зажимом «крокодил» | 1шт |
| Кабель USB B – USB A | 1шт |
| Сумка (кейс) для переноски и хранения | 1шт |
| Упаковка | 1шт |
