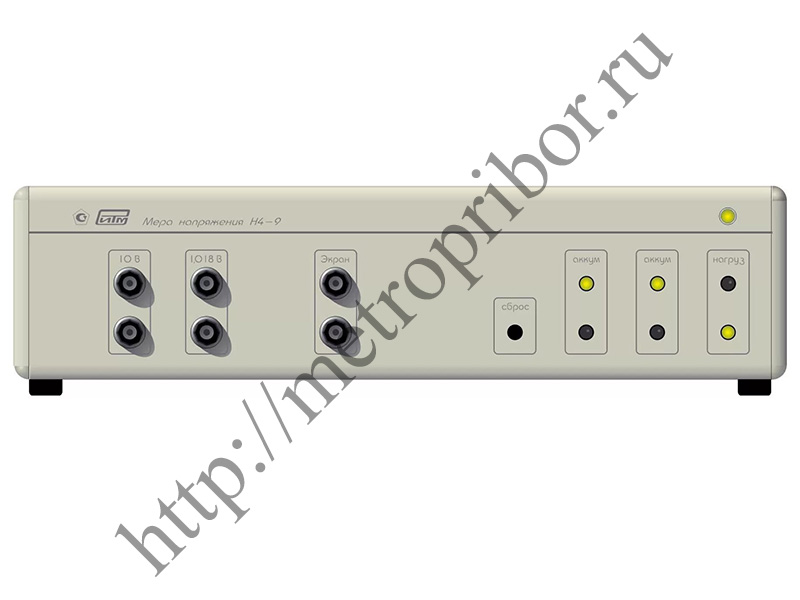

Мера Н4-9

Н4-9 мера отношения напряжений транспортируемая предназначена для воспроизведения напряжения постоянного тока и передачи размера единицы электрического напряжения постоянного тока от вышестоящих ступеней поверочной схемы к нижестоящим.   Меры Н4-9 применяются в структурах метрологического обеспечения, а также на объектах, находящихся в местах, удаленных от метрологических центров, и для исследования электронных устройств в лабораторных условиях, на объектах сферы обороны, безопасности и промышленности.   Технические характеристики Н4-9:   Воспроизводимое выходное напряжение постоянного тока - 1,018 В; 10 В. Выходное сопротивление: - при напряжении 1,018 В - не более 1 кОм; - при напряжении 10 В - не более 0,1 Ом. Дополнительная погрешность воспроизведения напряжений, вызванная изменением температуры окружающего воздуха (температурный коэффициент): -для выходного напряжения 1,018 В - не более 0,35?10-6/t; - для выходного напряжения 10 В - не более 0,25?10-6/t, где t - температура окружающего воздуха.   Доверительная относительная погрешность определения действительного значения напряжения при поверке изделия мера Н4-9 при доверительной вероятности 0,95: - для напряжения 1,018 В - не более 2?10-7; - для напряжения 10 В - не более 2?10-6.   Время, в течении которого Н4-9 сохраняет нормируемые характеристики при питании от встроенной аккумуляторной батареи - не менее 72 ч. Питание от сети: - с напряжением - 220±22 В; - с частотой - 50±1 Гц.   Потребляемая мощность от сети питания мер Н4-9 - 30 В?А. Потребляемый ток при питании от аккумуляторной батареи - 100 мА. Средняя наработка на отказ - не менее 15 000 ч.   Габаритные размеры Н4-9 - 300?87?265 мм. Масса меры с автономным источником питания - не более 6 кг.   Основу меры напряжения составляет термостатированный источник опорного напряжения. Источником опорного напряжения является стабилитрон с гарантированными временными и температурными характеристиками. Масштабирование выходных напряжений производится с помощью высокостабильных фольговых делителей.   Условия эксплуатации Н4-9:   Температура окружающего воздуха - от +5° С до +40° С. Относительная влажность при +30° С - до 95%. Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст. Климатическое исполнение - умеренный и холодный климат (УХЛ).
