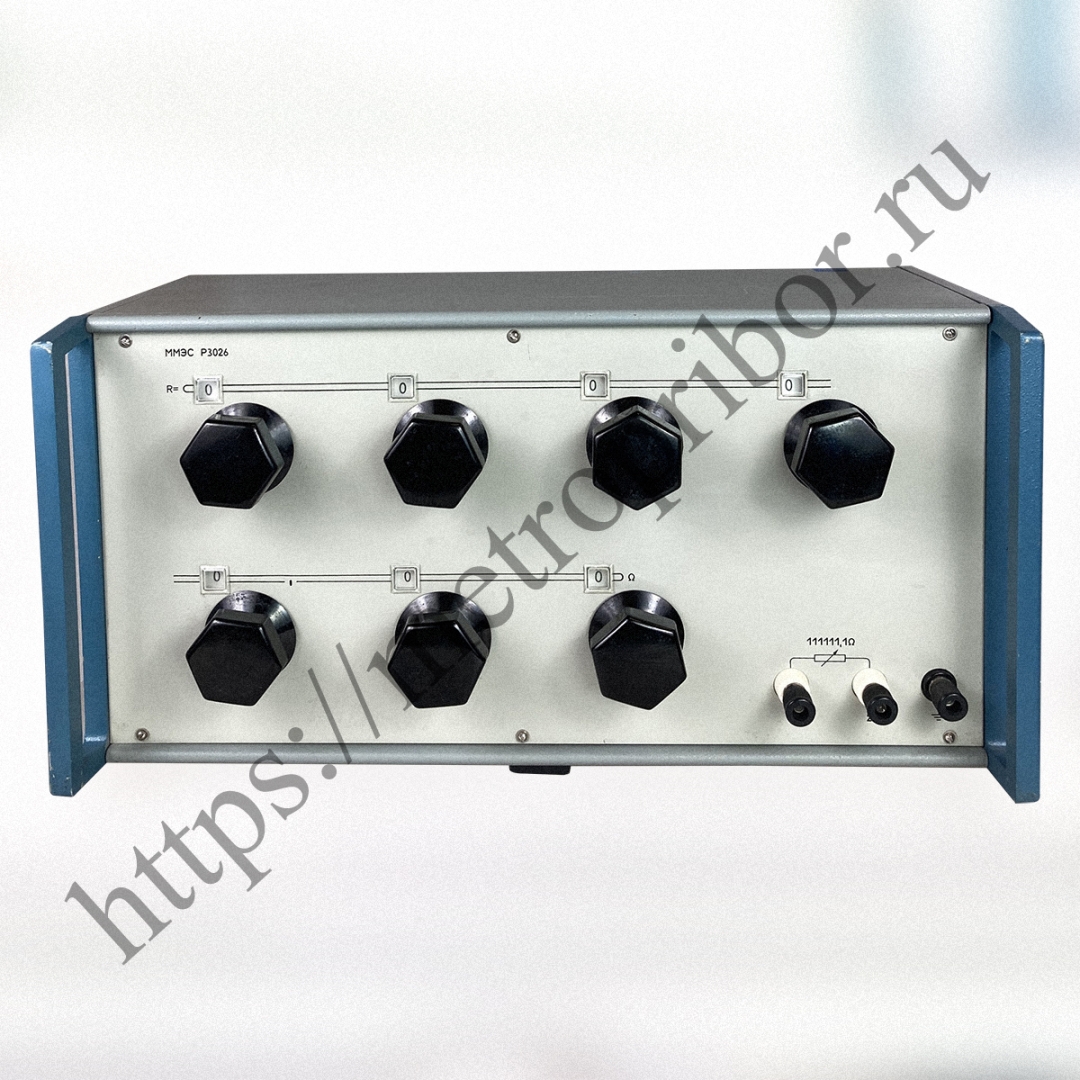

Мера Р3026

Р3026 мера электрического сопротивления постоянного тока многозначная предназначена для использования в качестве регулируемой меры сопротивления в цепях постоянного тока.   Меры Р3026 представлены в модификациях Р3026-1 и Р3026-2.   Технические характеристики Р3026:   Класс точности: - Р3026-1 - 0,002; - Р3026-2 - 0,005.   Меры обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 Ом до 111111,1 Ом. Состав декад: - 1 декада - 10?10 000 Ом; - 2 декада - 10?1000 Ом; - 3 декада - 10?100 Ом; - 4 декада - 10?10 Ом; - 5 декада - 10?1 Ом; - 6 декада - 10?0,1 Ом; - 7 декада - 10?0,01 Ом.   Сопротивление ступени - от 10 000 Ом до 1 Ом. Мощность рассеивания на ступень от 1 до 5 декад мер класса точности 0,002: - номинальная - 0,005 Вт; - максимальная - 0,02 Вт. Мощность рассеивания на ступень от 1 до 5 декад мер класса точности 0,005: - номинальная - 0,01 Вт; - максимальная - 0,05 Вт. Мощность рассеивания для декад 10?0,1 и 10?0,01 мер всех классов точности: - номинальная - 0,01 Вт; - максимальная - 0,1 Вт.   Сопротивление при установке всех декадных переключателей на нулевые показания, измеренное с зажимов 111111,1 Ом - не более 0,01 Ом. Вариация начального сопротивления - не более 0,01 Ом. Термоконтактная ЭДС измерительной цепи ненагруженной меры при нормальных условиях применения и установке всех декад на нули - не более 5 мкВ. Предел допускаемого отклонения действительного значения сопротивления меры, выраженный в процентах от номинального - не более ±(0,01+1,5·10-6·(111111,1/R-1)), где R - номинальное значение включенного сопротивления.   Нестабильность Р3026 за год: - для Р3026-1 - не более ±(0,002+1,5·10-6·(111111,1/R-1))%; - для Р3026-2 - не более ±(0,005+1,5·10-6·(111111,1/R-1))%.   Предел допускаемой дополнительной погрешности, выраженный в процентах от номинального значения включенного сопротивления, при изменении мощности рассеивания от номинального до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установлении состояния теплового равновесия равен значению нестабильности за год.   Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и верхним (нижним) значением температуры рабочих условий применения, численно равен значению нестабильности за год.   Габаритные размеры - 485?250?240 мм. Масса Р3026 - не более 11 кг.   Условия эксплуатации Р3026:   Нормальные: - температура окружающего воздуха - (20±0,5)° С; - относительная влажность - 60±20%.   Рабочие: - температура окружающего воздуха для Р3026-1 - (20±2)° С; - температура окружающего воздуха для Р3026-2 - (20±5)° С; - относительная влажность в рабочем диапазоне температур - от 25% до 80%.
