ПрофКиП МС3070-1 многозначная мера сопротивления (кл.точн. 0,001)

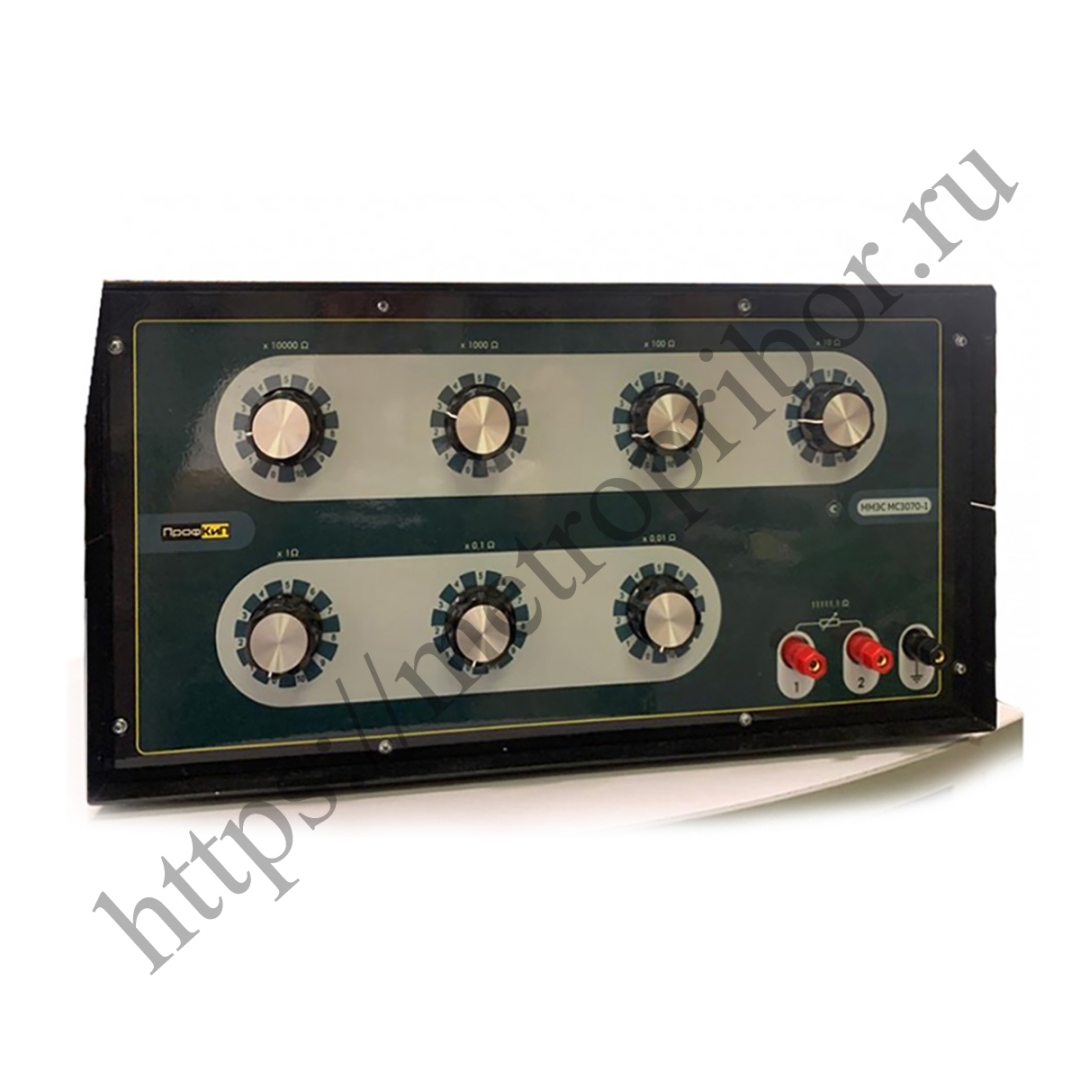

Мера сопротивления многозначная ПрофКиП МС3070-1

Мера электрического сопротивления постоянного тока многозначная ПрофКиП МС3070-1 предназначена для воспроизведения электрического сопротивления в цепях постоянного тока. Прибор используется как регулируемая мера сопротивления при поверке, калибровке, настройке и проверке измерительной аппаратуры.

ПрофКиП МС3070-1 подходит для метрологических лабораторий, поверочных подразделений, научно-исследовательских работ и точных измерительных установок. Значения сопротивления устанавливаются с помощью 7 декадных переключателей, что позволяет быстро и точно задавать требуемый номинал в рабочем диапазоне.

Назначение и область применения

Основная задача меры ПрофКиП МС3070-1 - воспроизведение заданного сопротивления постоянному току с высокой точностью. Прибор применяют при работе с омметрами, мостами сопротивления, калибраторами, измерительными каналами и другой аппаратурой, требующей точной меры сопротивления.

• воспроизведение электрического сопротивления постоянному току;
• использование в качестве регулируемой меры сопротивления;
• поверка и калибровка средств измерения сопротивления;
• настройка измерительных цепей постоянного тока;
• проверка омметров, мостов, калибраторов и лабораторных установок;
• применение в метрологических и поверочных лабораториях;
• использование в точных измерительных системах.

Функции и особенности

ПрофКиП МС3070-1 имеет 7 декад и обеспечивает воспроизведение сопротивления от 0,01 до 111111,1 Ом. Класс точности 0,001 позволяет использовать прибор в ответственных измерительных задачах, где важны стабильность, повторяемость и малое отклонение действительного значения от номинального.

• тип прибора - мера электрического сопротивления постоянного тока многозначная;
• количество декад - 7;
• диапазон воспроизведения сопротивления - от 0,01 до 111111,1 Ом;
• класс точности - 0,001;
• страна производства - Россия;
• включена в Госреестр средств измерений РФ;
• поверка включена в стоимость изделия;
• установка значений выполняется декадными переключателями.

Основные технические характеристики

• модель - ПрофКиП МС3070-1;
• измеряемая и воспроизводимая величина - электрическое сопротивление постоянному току;
• диапазон воспроизведения сопротивления - от 0,01 до 111111,1 Ом;
• количество декадных переключателей - 7;
• класс точности - 0,001;
• предел допускаемого относительного отклонения действительного значения воспроизводимого сопротивления от номинального значения за год - δн=±[0,001+1,5·10^-6(111111,1/R-1)]%;
• R - номинальное значение включенного сопротивления, Ом;
• среднее значение начального сопротивления при установке всех декадных переключателей на нулевые показания - не более 0,01 Ом;
• вариация начального сопротивления - не более 0,001 Ом;
• габаритные размеры - не более 486 х 251 х 241 мм;
• масса - не более 15 кг.

Мощность рассеивания

Для меры ПрофКиП МС3070-1 нормируются значения номинальной и максимальной мощности рассеивания на ступень. Эти параметры необходимо учитывать при работе в измерительных цепях, чтобы сохранить точность и стабильность воспроизводимого сопротивления.

• номинальная мощность рассеивания на ступень с 1-й декады по 5-ю декаду - 0,01 Вт;
• максимальная мощность рассеивания на ступень с 1-й декады по 5-ю декаду - 0,03 Вт;
• номинальная мощность рассеивания на ступень для 6-й и 7-й декад - 0,01 Вт;
• максимальная мощность рассеивания на ступень для 6-й и 7-й декад - 0,1 Вт.

Начальное сопротивление

При точной установке малых сопротивлений важно учитывать начальное сопротивление меры и его вариацию. Для ПрофКиП МС3070-1 эти параметры нормированы и позволяют оценивать влияние нулевого положения декад на результат измерений.

• среднее значение начального сопротивления R0 при установке всех декад на нулевые показания - не более 0,01 Ом;
• вариация начального сопротивления ΔR0 - не более 0,001 Ом.

Условия эксплуатации

• температура окружающей среды для ПрофКиП МС3070-1 - от +19°С до +21°С;
• относительная влажность воздуха - от 30 до 80%;
• атмосферное давление - от 84 до 106 кПа.

Комплект поставки

• мера электрического сопротивления постоянного тока многозначная ПрофКиП МС3070-1 - 1 экз.;
• руководство по эксплуатации ПРШН.411642.200-2020 РЭ - 1 экз.;
• паспорт ПРШН.411642.200-2020 ПС - 1 экз.;
• методика поверки РТ-МП-7462-551-2020 - 1 экз.;
• упаковка - 1 комплект.

Конструкция и эксплуатация

ПрофКиП МС3070-1 выполнена как лабораторная многозначная мера сопротивления для точной работы в цепях постоянного тока. Габариты не более 486 х 251 х 241 мм позволяют размещать прибор на поверочном столе, в составе измерительного стенда или метрологического комплекса.

При эксплуатации оператор устанавливает требуемое значение сопротивления с помощью 7 декадных переключателей. Для получения наиболее точных результатов необходимо соблюдать рабочие условия по температуре, влажности и давлению, а также не превышать допустимую мощность рассеивания на ступень.

Преимущества меры ПрофКиП МС3070-1

• обеспечивает точное воспроизведение сопротивления постоянному току;
• имеет высокий класс точности 0,001;
• охватывает диапазон от 0,01 до 111111,1 Ом;
• оснащена 7 декадными переключателями;
• имеет малую вариацию начального сопротивления - не более 0,001 Ом;
• среднее начальное сопротивление не превышает 0,01 Ом;
• включена в Госреестр средств измерений РФ;
• поставляется с поверкой, включенной в стоимость изделия;
• комплектуется руководством, паспортом и методикой поверки;
• подходит для поверочных, метрологических и лабораторных работ высокой точности.
