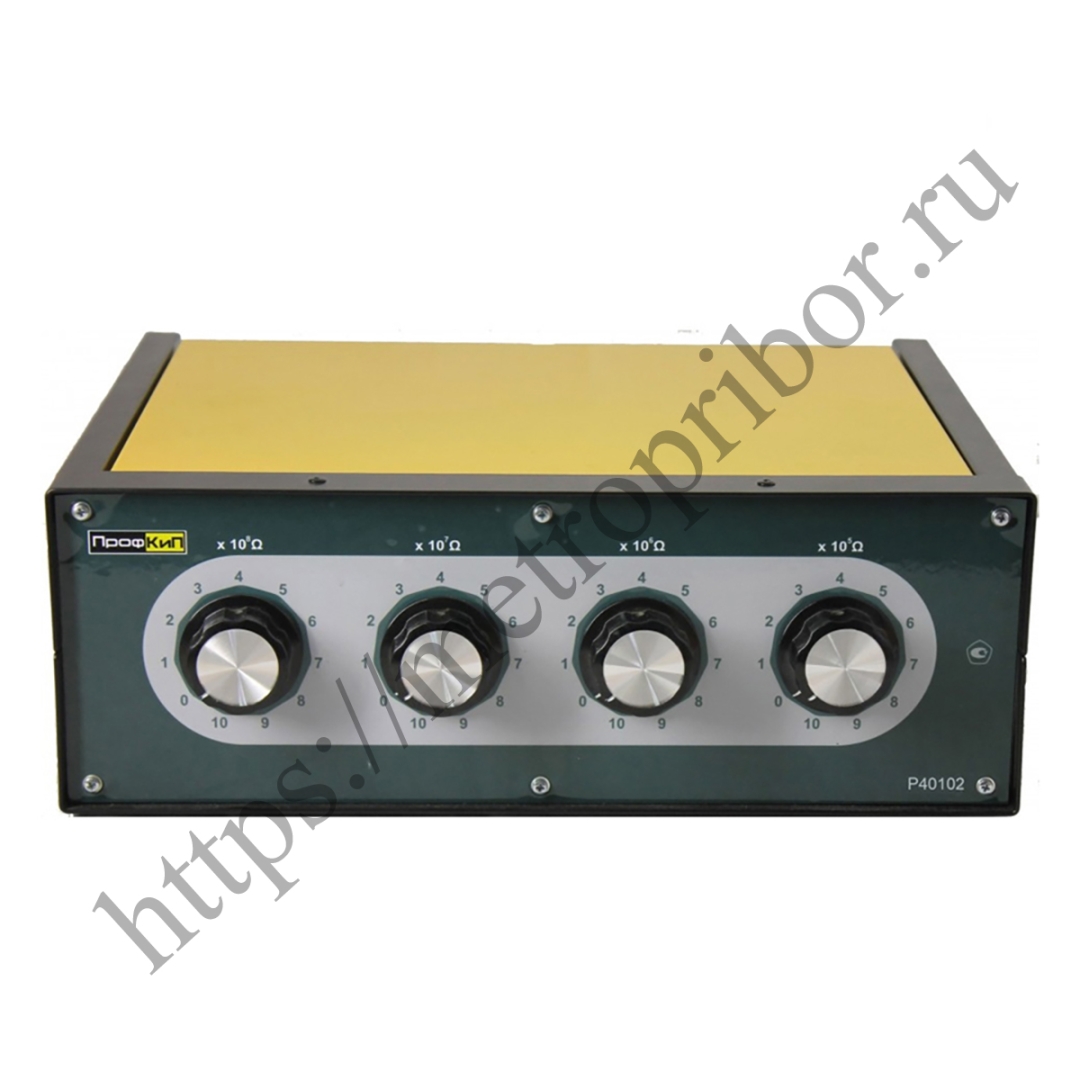

ПрофКиП Р40102 магазин сопротивлений

Назначение магазина сопротивлений ПрофКиП Р40102

Магазины сопротивлений ПрофКиП Р40102 предназначены для воспроизведений электрического сопротивления постоянному току.Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели

Метрологические и технические характеристики ПрофКиП Р40102

• Количество декад: 4
• Диапазон воспроизведения сопротивления, Ом: 10⁴; 10⁵; 10⁶; 10⁷
• Класс точности: 0,02
• Номинальное значение напряжения при включении не менее одной ступени декады, кВ: 0,3/0,6
• Габаритные размеры (В×Ш×Д), мм, не более: 270×380×390
• Масса, кг, не более: 8

Условия эксплуатации магазина сопротивлений ПрофКиП Р40102

Комплект поставки магазина сопротивлений ПрофКиП Р40102
