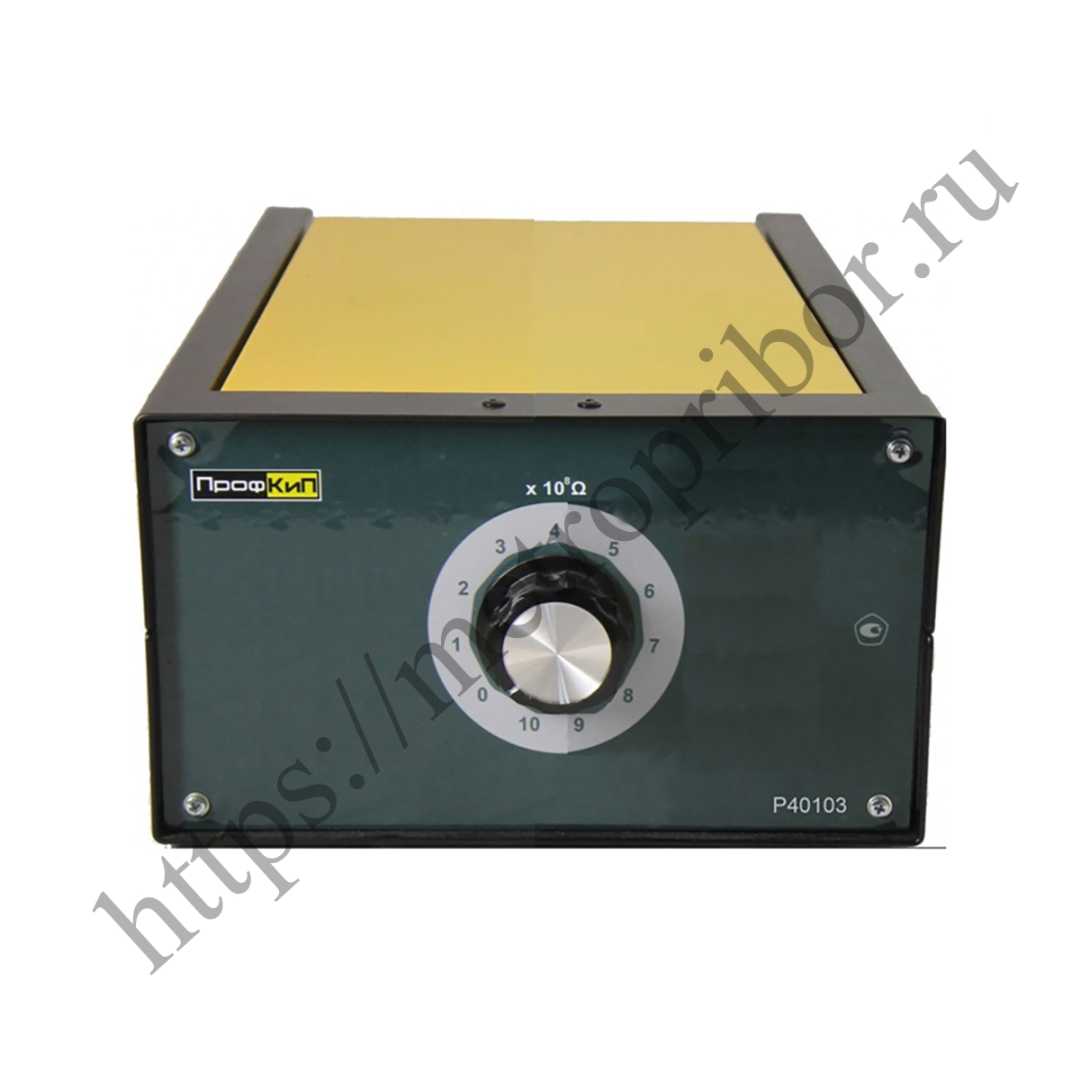

Назначение магазина сопротивлений ПрофКиП Р40103
Магазины сопротивлений ПрофКиП Р40103 предназначены для воспроизведений электрического сопротивления постоянному току. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели.
Метрологические и технические характеристики ПрофКиП Р40103
| Количество декад: | 1 |
| Диапазон воспроизведения сопротивления, Ом | 109; |
| Класс точности | 0,1 |
| Номинальное значение напряжения при включении не менее одной ступени декады, кВ | 3.0 |
| Габаритные размеры (В×Ш×Д), мм, не более | 270×380×390 |
| Масса, кг, не более | 5 |
Условия эксплуатации магазина сопротивлений ПрофКиП Р40103
| – температура окружающей среды, ºС | от +19 до +21 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
Комплект поставки магазина сопротивлений ПрофКиП Р40103
| Магазин сопротивлений ПрофКиП Р40103 | 1 шт. |
| Паспорт ПРШН.411642.100-2020 ПС | 1 экз. |
| Методика поверки РТ-МП-7881-551-2020 | 1 экз. |
