Мера-имитатор ПрофКиП Р40116

Мера-имитатор ПрофКиП Р40116 предназначена для воспроизведения электрического сопротивления постоянному току. Прибор применяют в метрологических лабораториях, поверочных подразделениях и измерительных установках, где требуется задание высоких значений сопротивления с нормированной точностью.

Конструктивно ПрофКиП Р40116 выполнена на последовательно соединенных равнономинальных прецизионных резисторах, установленных в каждой декаде. В зависимости от диапазона прибор может работать как магазин сопротивлений или как имитатор электрического сопротивления по трехзажимной схеме включения.

Назначение и область применения

Основная задача меры-имитатора ПрофКиП Р40116 - точное воспроизведение сопротивления постоянному току в диапазоне от 1·10^4 до 1·10^12 Ом. Прибор используют для поверки, настройки и контроля высокоомных измерительных средств, а также для имитации сопротивлений в цепях постоянного тока.

• воспроизведение электрического сопротивления постоянному току;
• работа в качестве магазина сопротивлений в диапазоне от 1·10^4 до 1·10^9 Ом;
• работа в качестве имитатора сопротивления в диапазоне от 1·10^9 до 1·10^12 Ом;
• применение в поверочных и метрологических лабораториях;
• контроль высокоомных измерительных цепей;
• проверка приборов, работающих с большими сопротивлениями;
• использование в цепях постоянного тока.

Функции и особенности

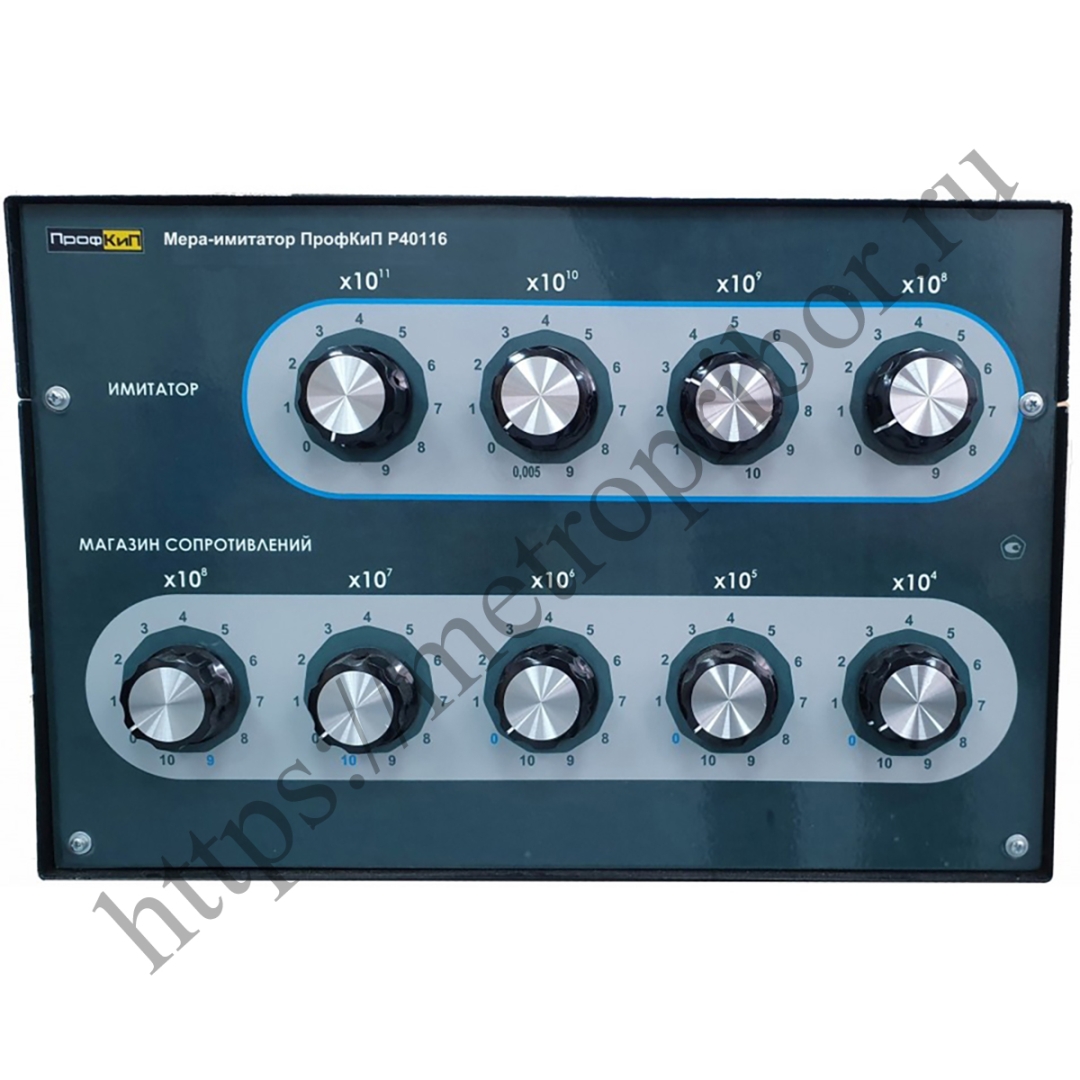

При воспроизведении сопротивлений от 1·10^4 до 1·10^9 Ом ПрофКиП Р40116 работает как магазин сопротивлений из пяти декад. На лицевой панели эти декады обозначены как «х10^4», «х10^5», «х10^6», «х10^7», «х10^8» возле соответствующих переключателей.

При воспроизведении сопротивлений от 1·10^9 до 1·10^12 Ом мера подключается по трехзажимной схеме. В этом режиме прибор работает как имитатор электрического сопротивления по схеме «звезда» с фиксированными номинальными значениями сопротивления двух из трех лучей, устанавливаемыми переключателями декад «х10^7» и «х10^8».

• тип прибора - мера-имитатор электрического сопротивления;
• измерительная цепь - постоянный ток;
• количество декад - 9;
• диапазон воспроизведения сопротивления - от 1·10^4 до 1·10^12 Ом;
• страна производства - Россия;
• включена в Госреестр средств измерений РФ;
• поверка включена в стоимость изделия;
• резистивная часть построена на прецизионных резисторах;
• предусмотрено двухзажимное и трехзажимное подключение.

Диапазоны воспроизведения сопротивления

• общий диапазон воспроизведения электрического сопротивления - от 1·10^4 до 1·10^12 Ом;
• диапазон при двухзажимном подключении - от 1·10^4 до 1·10^9 Ом;
• диапазон при трехзажимном подключении - от 1·10^9 до 1·10^12 Ом;
• режим от 1·10^4 до 1·10^9 Ом - магазин сопротивлений;
• режим от 1·10^9 до 1·10^12 Ом - имитатор электрического сопротивления.

Пределы допускаемой относительной погрешности

Погрешность воспроизведения сопротивления зависит от выбранного диапазона. На участке от 10^5 до 10^7 Ом мера обеспечивает наименьшее значение допускаемой относительной погрешности - ±0,02%.

• в диапазоне от 10^4 до 10^5 Ом - ±0,05%;
• в диапазоне от 10^5 до 10^7 Ом - ±0,02%;
• в диапазоне от 10^7 до 10^8 Ом - ±0,05%;
• в диапазоне от 10^8 до 10^10 Ом - ±0,1%;
• в диапазоне от 10^10 до 10^12 Ом - ±0,2%.

Годовая нестабильность

Для ПрофКиП Р40116 нормируются пределы допускаемого относительного отклонения действительного значения воспроизводимого сопротивления от номинального значения за год. Значения совпадают с пределами допускаемой относительной погрешности по соответствующим диапазонам.

• в диапазоне от 10^4 до 10^5 Ом - ±0,05%;
• в диапазоне от 10^5 до 10^7 Ом - ±0,02%;
• в диапазоне от 10^7 до 10^8 Ом - ±0,05%;
• в диапазоне от 10^8 до 10^10 Ом - ±0,1%;
• в диапазоне от 10^10 до 10^12 Ом - ±0,2%.

Номинальное и максимальное напряжение

Номинальное и максимальное напряжение указывается при включении не менее одной ступени декады. Чем выше воспроизводимое сопротивление, тем выше допустимый уровень напряжения на мере.

• в диапазоне от 10^5 до 10^7 Ом - 25 В номинальное, 75 В максимальное;
• в диапазоне от 10^7 до 10^8 Ом - 50 В номинальное, 250 В максимальное;
• в диапазоне от 10^8 до 10^10 Ом - 100 В номинальное, 1000 В максимальное;
• в диапазоне от 10^10 до 10^12 Ом - 2000 В номинальное, 3000 В максимальное.

Основные технические характеристики

• модель - ПрофКиП Р40116;
• тип - мера-имитатор электрического сопротивления;
• назначение - воспроизведение электрического сопротивления постоянному току;
• количество декад - 9;
• общий диапазон воспроизведения сопротивления - от 1·10^4 до 1·10^12 Ом;
• диапазон при двухзажимном подключении - от 1·10^4 до 1·10^9 Ом;
• диапазон при трехзажимном подключении - от 1·10^9 до 1·10^12 Ом;
• пределы допускаемой относительной погрешности - от ±0,02% до ±0,2% в зависимости от диапазона;
• габаритные размеры - не более 270 х 380 х 390 мм;
• масса - не более 13 кг;
• страна производства - Россия.

Условия эксплуатации

• температура окружающей среды - от +18°С до +22°С;
• относительная влажность воздуха - от 30 до 80%;
• атмосферное давление - от 84 до 106 кПа.

Комплект поставки

• мера-имитатор ПрофКиП Р40116 - 1 шт.;
• паспорт ПРШН.411642.200-2020 ПС - 1 экз.;
• методика поверки РТ-МП-7655-551-2020 - 1 экз.

Конструкция и эксплуатация

ПрофКиП Р40116 выполнена как высокоомная мера-имитатор для точной работы в цепях постоянного тока. Габаритные размеры не более 270 х 380 х 390 мм и масса не более 13 кг позволяют использовать прибор на поверочном столе, в составе метрологической установки или как самостоятельную лабораторную меру.

В режиме магазина сопротивлений нужное значение задается переключателями декад. В режиме имитатора сопротивления используется трехзажимная схема включения, что особенно важно при воспроизведении высоких сопротивлений от 1·10^9 до 1·10^12 Ом, где влияние паразитных утечек и внешних факторов становится заметным.

Преимущества меры-имитатора ПрофКиП Р40116

• воспроизводит сопротивление постоянному току от 1·10^4 до 1·10^12 Ом;
• работает как магазин сопротивлений и как имитатор электрического сопротивления;
• имеет 9 декад для задания номиналов;
• поддерживает двухзажимное подключение до 1·10^9 Ом;
• поддерживает трехзажимное подключение до 1·10^12 Ом;
• обеспечивает погрешность до ±0,02% на диапазоне от 10^5 до 10^7 Ом;
• имеет годовую нестабильность, нормированную по всем диапазонам;
• допускает максимальное напряжение до 3000 В на высокоомном участке;
• включена в Госреестр средств измерений РФ;
• поставляется с поверкой, включенной в стоимость изделия;
• подходит для метрологических, поверочных и лабораторных работ с высокими сопротивлениями.
