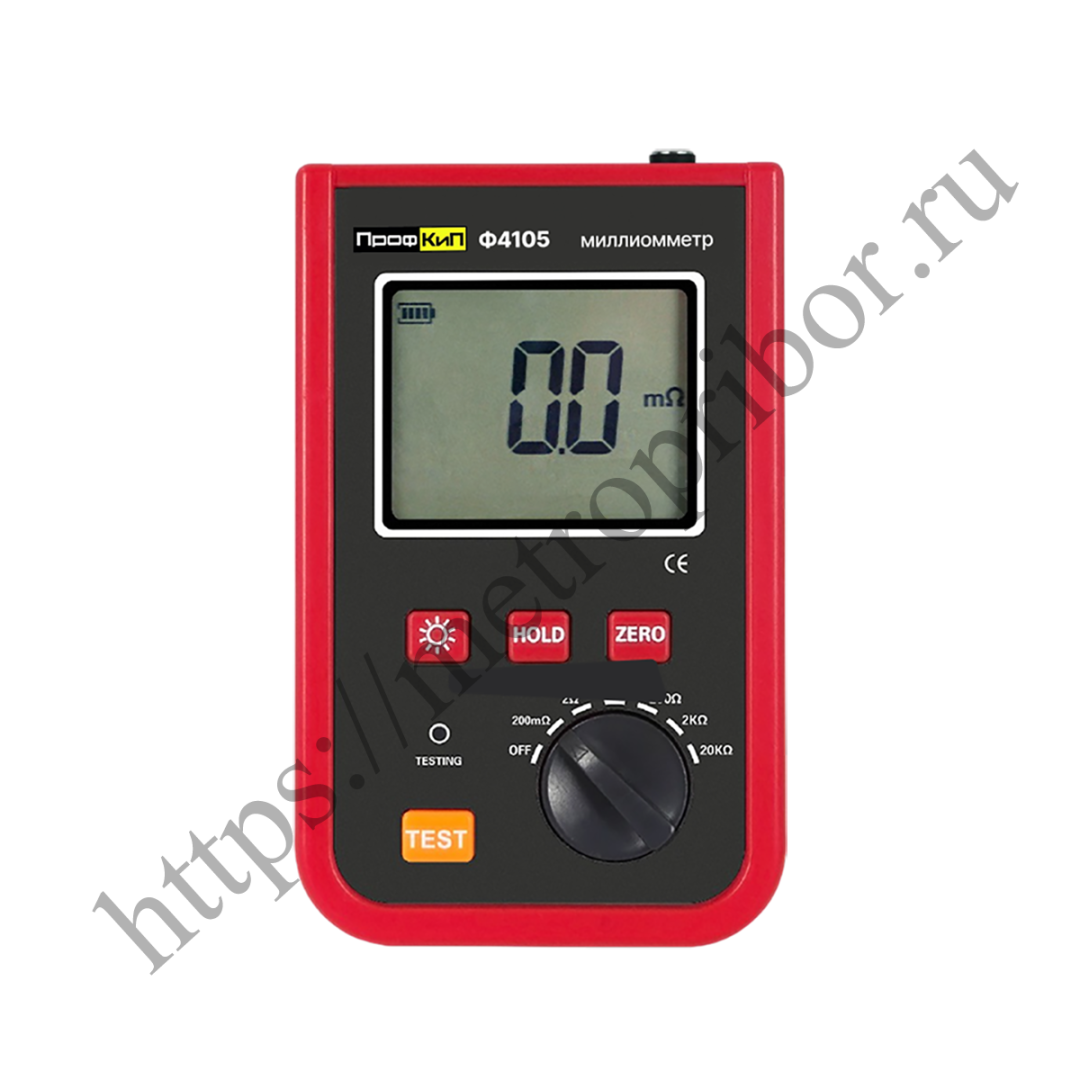

Описание прибора ПрофКиП Ф4105 - миллиомметр цифровой переносной
| Назначение миллиомметра переносного цифрового ПрофКиП Ф4105 | |
| Миллиомметры переносные ПрофКиП Ф4105 предназначены для измерения сопротивления постоянному току. Приборы оснащены жидкокристаллическими дисплеями для индикации результатов измерений. Миллиомметры представляют собой компактные переносные цифровые измери-тельные приборы общего назначения. Особенностью миллиомметра переносного. ПрофКиП Ф4105 являются незначительные масса - габаритные показатели, а также возможность измерения сопротивления по четырёх зажимной схеме. Миллиомметры применяются для оперативного контроля параметров электро- и радио цепей при ремонте, настройке и испытаниях электро- и радиотехнических устройств и систем, оснащения мастерских, предприятий и организаций | |
| Особенности и преимущества миллиомметра переносного цифрового ПрофКиП Ф4105 | |
| Диапазон измерения сопротивления: | 20 мОм - 20 кОм ( 6 пределов ) |
| Максимальное разрешение | 0,1 мОм |
| Четырехпроводная схема измерения | |
| Полная автономность | |
| Подсветка дисплея | |
| Индикатор степени заряда аккумулятора | |
| Индикация перегрузки на выбранном пределе измерений | |
| Запись и чтение результатов измерений в ячейки памяти (до 200 значений) |
Метрологические характеристики миллиомметра переносного цифрового ПрофКиП Ф4105
| Модель | Предел измерений | Разрешение | Предел допускаемой основной погрешности |
| Ф4105 | 200 мОм* | 0,1 мОм | ± (0,2 х 10-2 Rизм + 20r)* |
| 2 Ом | 0,001 Ом | ± (0,2 х 10-2 Rизм + 15r) | |
| 20 Ом | 0,01 Ом | ± (0,1 х 10-2 Rизм + 12r) | |
| 200 Ом | 0,1 Ом | ||
| 2 кОм | 0,001 кОм | ||
| 20 кОм | 0,01 кОм | ||
| * Минимальное, измеряемое с нормированной точностью сопротивление на пределе 200 мОм – не менее 20 мОм | |||
| Rизм – измеренное значение сопротивления постоянного тока, Ом (мОм, кОм) | |||
| r – разрешение на текущем пределе измерений, Ом (мОм, кОм) |
| Принцип действия миллиомметра переносного цифрового ПрофКиП Ф4105 | |
| Принцип действия миллиомметров основан на измерении падения напряжения на исследуемом объекте при протекании через него постоянного тока фиксированной величины с помощью аналого-цифрового преобразователя. В дальнейшем микроконтроллер миллиомметра производит перерасчёт данных о силе тока и падении напряжения в величину сопротивления. Управление режимами работы и отображение информации на дисплее осуществляется с помощью встроенного микроконтроллера |
|
| Основные технические данные миллиомметра переносного цифрового ПрофКиП Ф4105 | |
| Дисплей основной | 4 разрядный цифровой семи сегментный. Высота числовых знаков 20 мм |
| Максимальные показания 2010 | |
| Частота обновления информации | 2 измерения в секунду |
| Схема измерения | Четырёх проводная с компенсацией сопротивления соединительных проводов. |
| Максимальный ток в замкнутой измерительной цепи | Не более 1,4 А на пределе 200 мОм и 2 Ом |
| Напряжение на измерительных зажимах | Не более 2,5 В |
| Нормальная температура эксплуатации | 18…28°С (291…301К) |
| При относительной влажности не более 80% | |
| Рабочая температура эксплуатации | 0…40°С (273…313К) |
| При относительной влажности не более 80% | |
| Предельная высота эксплуатации над уровнем моря | Не более 2 000 метров |
| Температурный коэффициент | 0,1 от допускаемой основной погрешности на каждый ºC за диапазоном нормальной температуры эксплуатации |
| Температура хранения | 10…50°С (283…323К) |
| При относительной влажности не более 60% | |
| С полностью заряженным аккумулятором! | |
| Питание | Литий-ионный аккумулятор 7,4 В |
| Ёмкостью 2600 мА/ч | |
| Габаритные размеры корпуса | 159×100×66 мм (длина, ширина, высота) |
| Масса, не более | 0,46 кг с аккумулятором |
| Комплект поставки миллиомметра переносного цифрового ПрофКиП Ф4105 | |
| Миллиомметр переносной ПрофКиП Ф4105 | 1шт |
| Руководство по эксплутатации 422137-001-68134858-2024 РЭ | 1шт |
| Измерительные провода | 1 комплект |
| Упаковка | 1шт |
