Описание

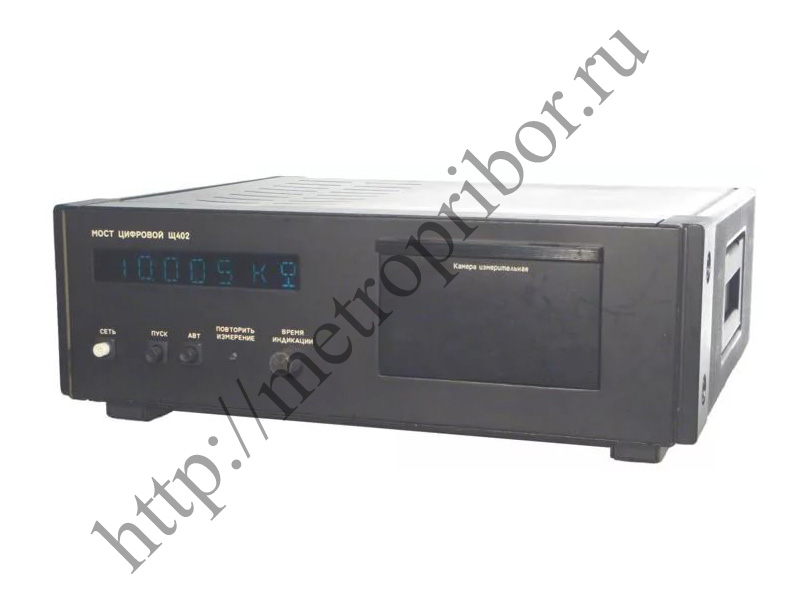

Мост Щ402 цифровой предназначен для измерения электрического сопротивления постоянному току (в дальнейшем — сопротивление) в диапазоне 1·10-3Ом — 1·104Ом по четырехзажимной схеме с подключением измеряемого объекта (в дальнейшем — измеряемое сопротивление) с помощью присоединительного кабеля и соединительных проводов и в диапазоне 1·104Ом- 1·1015Ом по двухзажимной схеме с подключением измеряемого сопротивления во встроенной измерительной камере или с помощью присоединительного кабеля. Конструктивное исполнение прибора Мосты Щ402 цифровые — переносной. Рабочие условия применения: температура окружающего воздуха 10–35 °С; относительная влажность воздуха 80% при температуре 25 °С; атмосферное давление 84–106,7 кПа (630–800 мм рт.ст.). Технические характеристики Мост Щ402 цифровой обеспечивает измерение сопротивления в диапазоне 1·10-3- 1·1015 Ом. Количество десятичных разрядов отсчетного устройства — пять. Ступень квантования равна единице младшего разряда. Электропитание моста осуществляется от сети переменного тока напряжением (220 +22/-33) В частотой (50±1) Гц. Мощность, потребляемая мостом от сети переменного токарне более 40 ВА. Предел допускаемой относительной основной погрешности (в дальнейшем — основная погрешность) моста (в процентах) должен определяться по формуле ?н= ±[c+d(Rk/Rx-1)], (1) где c,d — постоянные для данного диапазона измерений согласно табл.1; Rk — наибольшее значение диапазона измерения, Ом; Rx — знамение измеряемого сопротивления, Ом; Нормальные условия применения (испытаний): температура окружающего воздуха для диапазонов измерений, °С: 1·10–3 — 1·10–1, 2·1012 -1·1015 Ом — 10–35 1·10–1 — 1.0; 5·1010 — 2·1012 Ом — (20±5) 1·0–5·1010 Ом — (20±2) Дискретность (погрешность) установки напряжения на измеряемом сопротивлении не более +10% от устанавливаемого значения напряжения. Напряжение на измеряемом сопротивлении при установке потенциометра в крайнее правое положение не более 300 В. Время измерения прибором Мост Щ402 цифровой не превышает: 4 с в диапазоне измерений 1·10-3- 1·1012 Ом; 8 с в диапазоне измерений 1·1012 -1·1015 Ом. Время установления рабочего режима моста не более 1 ч. Время непрерывной работы моста не менее 16 ч. Повторно допускается включать мост после перерыва, равного времени установления рабочего режима. Мост Щ402 цифровой имеет выход на цифропечатающее устройство Щ68400 (далее ЦПУ) в двоично-десятичном коде 8-4-2-1, при этом напряжение для высокого уровня (логическая «1») должно быть от 2,4 до 5,25 В, а для низкого (логический «0») — от 0 до 0,5 В. Мост имеет непериодический (разовый) и периодический режимы работы, обеспечиваемые ручным запуском. Минимальное время индикации не превышает 2 с. максимальное время индикации не менее 5с. Мост Щ402 цифровой имеет автоматический выбор диапазона измерения. Электрическая прочность изоляции между корпусом моста и изолированной от корпуса цепью сетевого питания 1,5 кВ. Сопротивление изоляции между цепью сетевого питания и корпусом моста при нажатой кнопке СЕТЬ не менее 100 МОм. Габаритные размеры моста 160?440?400 мм. Масса моста не более 18 кг, масса комплекта ЗИП не более 2 кг. Норма средней наработки на отказ моста с учетом технического обслуживания, регламентируемого паспортом, 8000 ч для рабочих условий применения. Установленная безотказная наработка не менее 650 ч для рабочих условий применения при уровне доверия 0,9. Среднее время восстановления работоспособного состояния моста не более 4 ч. Полный средний срок службы и установленный срок службы прибора Мост Щ402 цифровой не менее 10 и 3 лет соответственно.
