Прибор Щ302

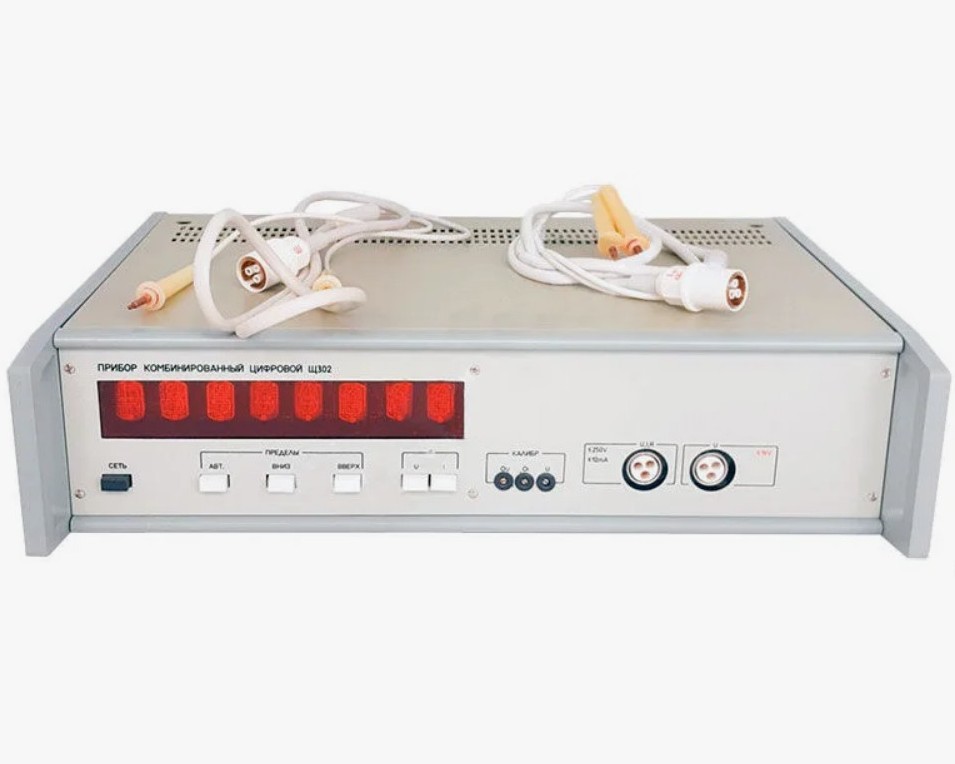

Щ302 прибор комбинированный Также этот прибор может называться: Щ-302, Щ 302.   Щ302 прибор комбинированный предназначается для измерений постоянного тока, напряжения постоянного тока и сопротивления постоянному току.   Технические характеристики Щ302:   Диапазоны измерений: - напряжения - от 0 до 1 кВ; - тока - от 0 до 10 мА; - сопротивления - от 0 до 100 МОм. Число знаков отсчета прибора Щ302 - 5. Выбор полярности и поддиапазонов измерений - автоматический (кроме поддиапазона 1 кВ). Выбор рода работы и поддиапазонов измерений - ручной и дистанционный.   Параметры выходного сигнала: - логическая «1» - от 2,4 В до 5,25 В; - логический «0» - от 0 до +0,4 В.   Параметры входного сигнала: - логическая «1» - от 2,0 В до 5,25 В; - логический «0» - от -0,4 В до +0,8 В.   Предел допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной до любой температуры в диапазоне от +10° С  до +35° С равно значению допускаемой основной погрешности на каждые 10К отклонения температуры. Время установления рабочего режима - не более 1 ч.   Время работы без калибровки и установки нуля: - на поддиапазоне 1 мВ - не менее 1 ч; - на остальных поддиапазонах - не менее 16 ч.   Приборы обеспечивают ослабление помех: - последовательного вида напряжения частотой 50 Гц амплитудой не более Uk при U=0 и не более 0,2Uk при U=Uk не менее 60 дБ; - параллельного вида напряжения частотой 50 Гц при несимметрии входа 1 кОм не менее 80 дБ; - параллельного вида напряжения постоянного тока при несимметрии входа 1 кОм не менее 100 дБ.   Питание прибора Щ302: - частота - (50±1) Гц; - напряжение - 220 В.   Наработка на отказ - не менее 2500 ч. Срок службы - не менее 6 лет. Потребляемая мощность - 50 В·А. Габаритные размеры - 488?130?380 мм. Масса прибора Щ302 - не более 11 кг.   По устойчивости к механическим воздействиям и по защищенности от воздействия окружающей среды приборы Щ302 относятся к категории обыкновенных.
