Вилка НВ-Б

Вилка нагрузочная НВ-Б предназначена для определения степени заряженности и пригодности щелочных и кислотных тяговых аккумуляторных батарей с открытыми межэлементными соединениями. Прибор также используют для измерения электродвижущей силы и напряжения аккумуляторных элементов.

НВ-Б применяется при обслуживании тяговых аккумуляторных батарей, проверке состояния отдельных элементов, диагностике аккумуляторов после заряда и перед эксплуатацией. Проверка выполняется под нагрузкой, что позволяет получить более достоверную оценку состояния аккумулятора, чем измерение напряжения только на холостом ходу.

Назначение и область применения

Основная задача нагрузочной вилки НВ-Б - контроль аккумуляторной батареи под токовой нагрузкой. Прибор позволяет определить, способен ли аккумулятор удерживать напряжение в течение заданного времени и пригоден ли он к дальнейшей работе.

• проверка степени заряженности аккумуляторных батарей;
• оценка пригодности щелочных тяговых аккумуляторов;
• оценка пригодности кислотных тяговых аккумуляторов;
• измерение электродвижущей силы аккумулятора;
• измерение напряжения аккумуляторного элемента;
• контроль аккумуляторов с открытыми межэлементными соединениями;
• обслуживание тяговых аккумуляторных батарей номинальным напряжением 1,2 В и 2 В;
• проверка аккумуляторов номинальной емкостью до 500 А·ч.

Функции и особенности

Вилка нагрузочная НВ-Б создает токовую нагрузку 100 А и одновременно показывает напряжение на встроенном вольтметре. Благодаря этому можно оценить не только ЭДС аккумулятора, но и его поведение при нагрузке, что важно для выявления слабых или неисправных элементов.

• тип прибора - нагрузочная вилка для аккумуляторных батарей;
• проверяемые аккумуляторы - щелочные и кислотные тяговые батареи;
• номинальное напряжение проверяемых элементов - 1,2 В и 2 В;
• номинальная емкость проверяемых аккумуляторов - до 500 А·ч;
• токовая нагрузка - 100 А;
• встроенный вольтметр - М1001М;
• шкала напряжения - 3-0-3 В;
• двустороннее отклонение стрелки вольтметра;
• подключение к аккумулятору - через два металлических щупа.

Основные технические характеристики

• модель - НВ-Б;
• тип - вилка нагрузочная;
• назначение - проверка аккумуляторных батарей под нагрузкой;
• номинальное напряжение проверяемых аккумуляторов - 1,2 В и 2 В;
• номинальная емкость проверяемых аккумуляторов - до 500 А·ч;
• токовая нагрузка - 100 А;
• диапазон вольтметра - 3-0-3 В;
• тип вольтметра - М1001М;
• цена деления вольтметра - 0,2 В;
• сопротивление шунта - 0,02 Ом ±5%;
• масса изделия - не более 0,5 кг;
• климатическое исполнение - У и Т;
• категория размещения - 2, 3, 4, 4.1, 4.2.

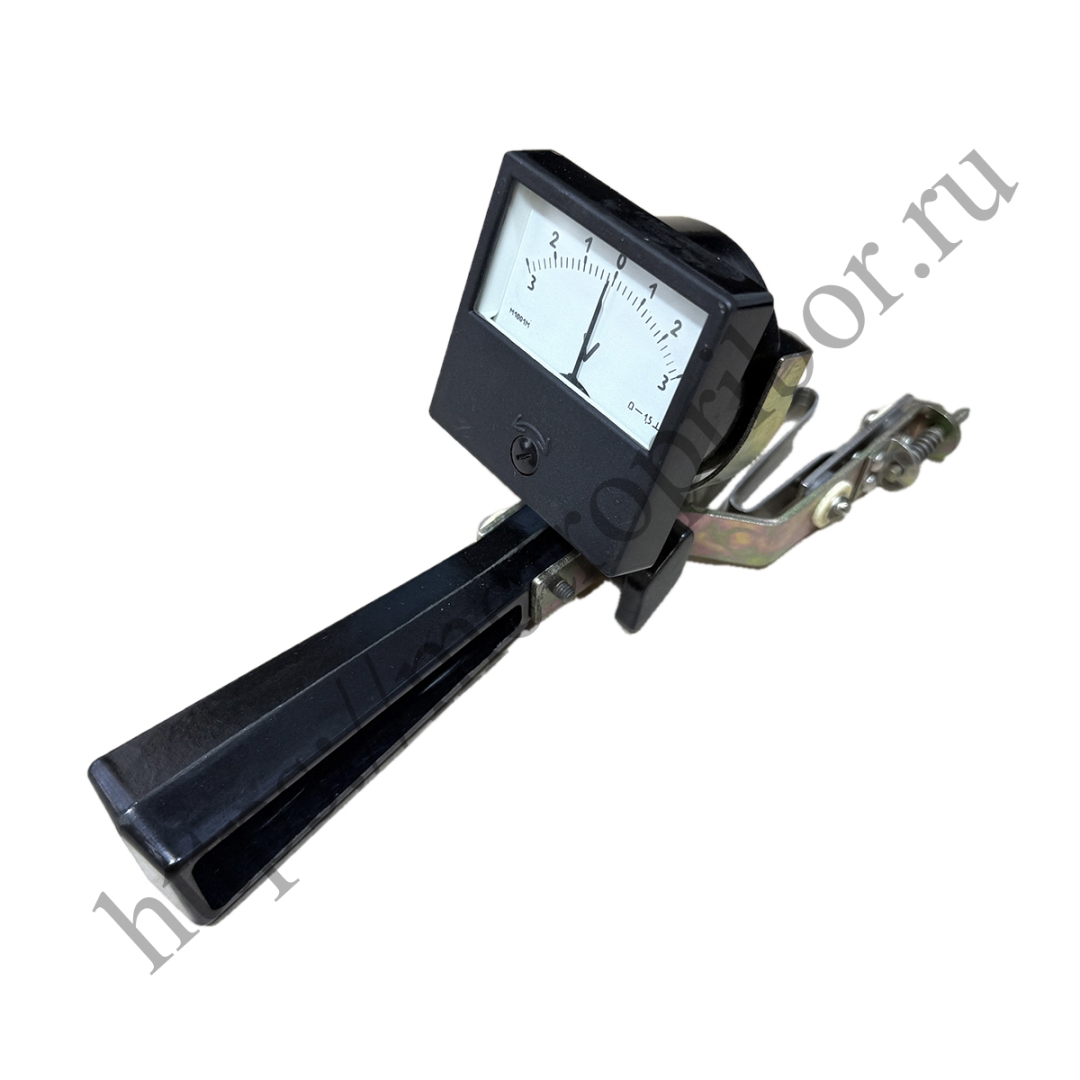

Конструкция прибора

Вилка нагрузочная НВ-Б состоит из магнитоэлектрического вольтметра с двусторонним отклонением стрелки и нагрузочного сопротивления. Вольтметр и нагрузочное сопротивление соединены параллельно, что позволяет контролировать напряжение аккумулятора при подключенной нагрузке.

• измерительный прибор - магнитоэлектрический вольтметр;
• вольтметр имеет двустороннее отклонение стрелки;
• нагрузочный элемент - сопротивление, соединенное параллельно с вольтметром;
• для удержания предусмотрена рукоятка;
• для подключения к аккумулятору используются два металлических стержня-щупа;
• концы щупов выполнены заостренными для надежного контакта с клеммами.

Порядок проверки аккумулятора

Для проверки аккумуляторного элемента щупы вилки НВ-Б подключают к клеммам аккумулятора. После подключения пробника напряжение по вольтметру должно устойчиво удерживаться в течение 5 с. Затем пробник отсоединяют, а по полученному значению напряжения определяют степень заряженности аккумулятора.

• подключить щупы к клеммам аккумулятора;
• считать показание встроенного вольтметра;
• удерживать подключение в течение 5 с;
• убедиться, что напряжение сохраняется устойчиво;
• отсоединить пробник от аккумулятора;
• по измеренному напряжению оценить степень заряженности элемента.

Почему важна проверка под нагрузкой

Степень заряженности аккумулятора нельзя надежно определять только вольтметром без нагрузочного сопротивления. В режиме холостого хода вольтметр показывает в основном электродвижущую силу аккумулятора, но не показывает, как элемент ведет себя под рабочей нагрузкой.

Нагрузочная вилка НВ-Б создает ток 100 А, поэтому проверка показывает реальное состояние аккумуляторного элемента. Если напряжение заметно проседает и не удерживается в течение 5 с, это может указывать на недостаточную заряженность, повышенное внутреннее сопротивление или неисправность аккумулятора.

Условия применения

• проверяемые батареи - тяговые аккумуляторные батареи;
• тип батарей - щелочные и кислотные;
• конструкция батарей - с открытыми межэлементными соединениями;
• климатическое исполнение прибора - У и Т;
• категории размещения - 2, 3, 4, 4.1, 4.2.

Преимущества вилки нагрузочной НВ-Б

• позволяет проверять аккумуляторы под токовой нагрузкой 100 А;
• подходит для щелочных и кислотных тяговых аккумуляторных батарей;
• работает с элементами номинальным напряжением 1,2 В и 2 В;
• применяется для аккумуляторов емкостью до 500 А·ч;
• позволяет измерять ЭДС и напряжение;
• имеет встроенный вольтметр М1001М с ценой деления 0,2 В;
• помогает выявлять аккумуляторы, которые не удерживают напряжение под нагрузкой;
• оснащена удобной рукояткой и заостренными щупами;
• имеет небольшую массу - не более 0,5 кг;
• подходит для обслуживания тяговых батарей в эксплуатационных и ремонтных условиях.
