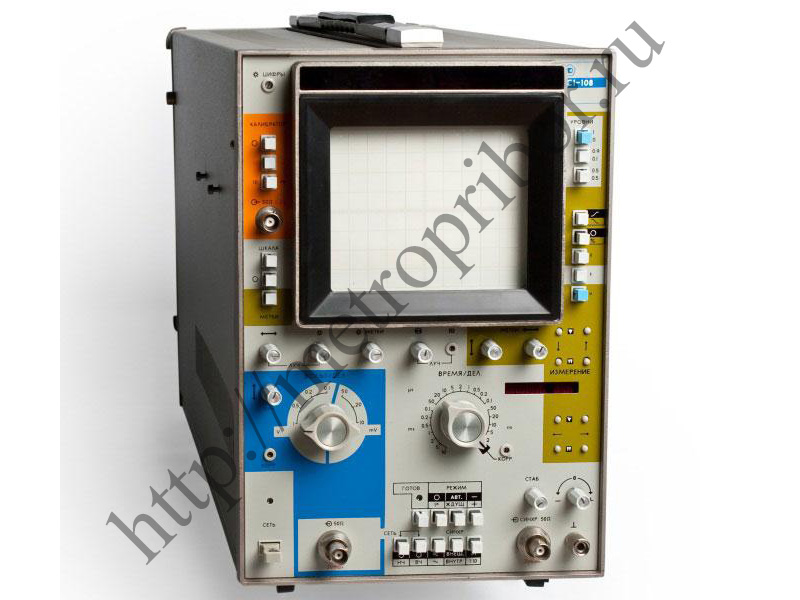

Осциллограф С1-108

С1-108 предназначен для исследования формы и точных измерений амплитудно-временных параметров периодических и однократных электрических сигналов с амплитудами от 20 мВ до 25 В и длительностями от 5 нс до 100 мс. Используется для аттестации средств измерений (генераторов импульсных сигналов, измерителей параметров импульсов и т. п.), средств связи, для измерений динамических параметров полупроводниковых приборов, импульсных характеристик четырехполюсников и в других областях науки и техники. По сравнению с осциллографом С1-75 имеет в 1,4 раза шире полосу пропускания и в 2,5 раза выше точность измерений. Встроенный в прибор микропроцессор и цифровой отсчет уменьшили более чем в 3 раза время измерений. В приборе использованы БИС, СИС, микросхемы частного применения и др., что позволило увеличить его надежность и уменьшить объем и массу. Основные данные С1-108 Вертикальное отклонение Полоса пропускания 350 МГц Время нарастания 1 нc Коэффициент отклонения 10 мВ/см-1 В/см Погрешность измерения напряжения [1±0,5(10/n)]%, где n - изображение, см Входное сопротивление 50 Ом, с активным пробником 100 кОм, 4 пФ Горизонтальное отклонение Коэффициент развертки 1 нс/см-10 мс/см Погрешность измерения временных интервалов [0,5±0,4(10/n)]% Тип индикатора - ЭЛТ 16Л0101А Рабочая часть экрана 80x100 мм Скорость фотозаписи 2000 км/с Питание 220 В, 50-60 Гц Потребляемая мощность 110 В · А Габаритные размеры 200x280x480 мм Масса 17 кг.
