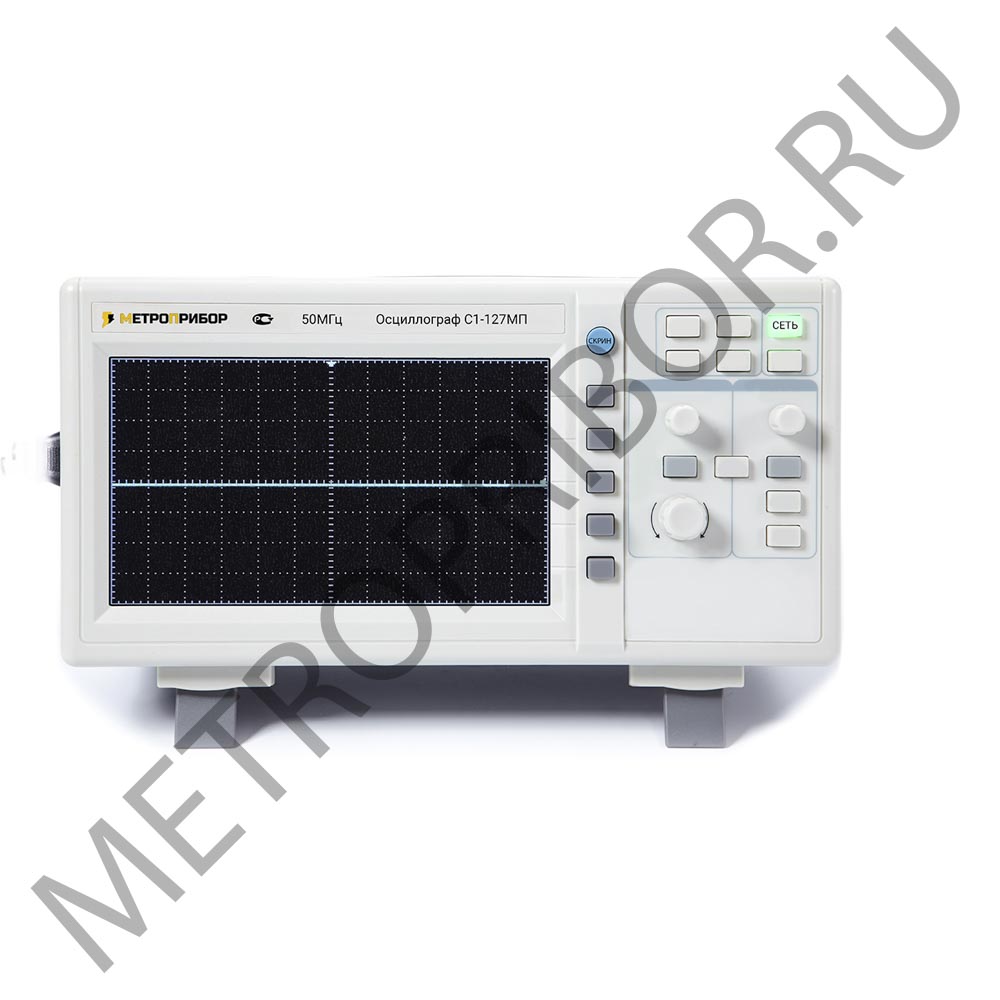

Осциллограф С1-127МП

Осциллограф С1-127МП предназначен для исследовании электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф С1-127МП применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей. С1-127МП - аналоговый осциллограф, предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц. Осциллограф имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло. Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. - Число каналов2 - Полоса пропускания(0 … 50) МГц - Вертикальное отклонение: - Режимы работынаблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; - каналов поочередно и прерывисто; - инвертирование сигнала в канале 2; - просмотр телевизионного сигнала. - Коэффициент отклонения1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) - с делителем 1:1010 мВ/дел … 50 В/дел - основная погрешность±3% - плавная регулировка коэффициента отклонения2,5 раза - Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе300 ВДопустимое суммарное значение постоянного и переменного напряжения при закрытом входе300 В Входное активное сопротивление1 МОм с делителем 1:1010 МОм Входная емкость25 пФ с делителем 1:1020 пФ Коэффициент развязки между каналами: в диапазоне частот до 7 МГц10 000 в диапазоне частот до 20 МГц5 000 Горизонтальное отклонение: Коэффициент развертки0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5) увеличение коэффициента развертки от калиброванного значения2,5 раза (плавно) основная погрешность±3% погрешность при использовании растяжки±5% Растяжка развертки10 раз Режим работы разверткиавтоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска. Синхронизация: Виды синхронизациисигналом канала 1, сигналом канала 2, от сети, от внешнего источника. Диапазон частот20 Гц … 20 МГц Амплитуда внешней синхронизации(0,2 … 10) В Нестабильность синхронизации0,1 дел Общие характеристики: Встроенный калибратор выдает импульсы прямоугольной формы (меандр): амплитуда2 В погрешность±2% частота1 кГц погрешность±2% Размер экрана ЭЛТ80?100 мм (8?10 делений) Ширина линии луча0,8 мм Электропитание: - от сети переменного тока220 В, 50 (60) Гц потребляемая мощность55 В-А Условия эксплуатации: - температура окружающей среды(+5 … +40)oС - относительная влажность при температуре +25oС85% Время непрерывной работы в рабочих условиях8 ч Габаритные размеры360 ? 145 ? 440 мм Масса7,2 кг (в упаковке 8,8 кг) Дополнительные функции: Частотомер: Диапазон частот20 Гц … 20 МГц Пределы допускаемого значения погрешности: - в диапазоне частот от 20 Гц до 1 кГц±1,0 Гц - в диапазоне частот от 1 кГц до 20 МГц±0,1%
