Описание

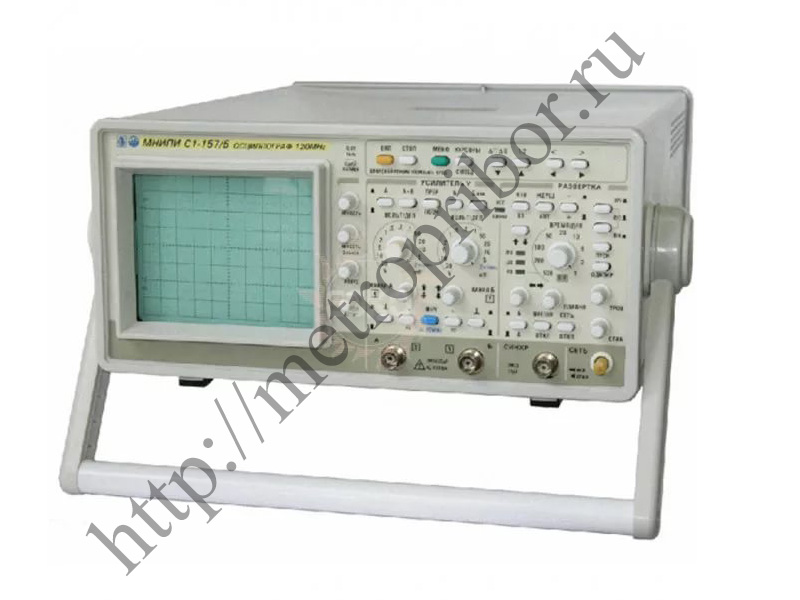

С1-157/6 осциллограф универсальный — прибор для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 120 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ). Осциллографы обеспечивают подачу звуковых сигналов при проверке на «короткое замыкание» электрических цепей и тестирование полупроводниковых диодов. Технические характеристики С1-157/6: - Количество каналов — 2. - Размер экрана — 80?100 мм. - Диапазон коэффициентов отклонения — от 0,002 В/дел до 20 В/дел. - Время нарастания ПХ — не более 3,5 нсек. - Пределы допускаемой основной относительной погрешности коэффициентов отклонения — ±3%. - Наличие возможности 10-кратной растяжки. - Диапазон коэффициентов развертки — от 2·10–9 с/дел до 0,5 с/дел. Пределы основной погрешности коэффициентов развертки для осциллографов С1-157/6: — без растяжки — ±4%; — с растяжкой — ±5%. Пределы допускаемой погрешности измерения временных интервалов в рабочем диапазоне температур должны быть ±9%. Входной импеданс — 1 МОм/25 пФ (делитель 1:10 — 10 МОм/12 пФ). Наличие: — режима X-Y — в полосе от 20 Гц до 3 МГц (коэффициент отклонения 5 мВ/дел — 5 В/дел±10%); — Z — входа — частотный диапазон до 3 МГц (входной импеданс — 1 МОм/50 пФ). Параметры мультиметра осциллографа С1-157/6: Напряжения постоянного тока положительной и отрицательной полярностей — от 1 мВ до 500 В. Верхние значения пределов Uп — 2 В, 20 В, 200 В, 500 В. Диапазон частот осциллографа — от 40 Гц — до 100 кГц. Сила переменного тока — от 0,001, А до 2А. Верхним значением предела Iп — 2 А. Диапазон частот С1-157/6 — от 40 Гц — до 5 кГц. Сопротивления постоянному току — от 10 Ом — до 2 МОм. Верхними значениями пределов Rп — 2 кОм, 20 кОм, 200 кОм, 2000 кОм. Входное сопротивление между гнездами осциллографа при измерении напряжения постоянного тока — 11±1 МОм. Формат индикации — 3,5 разряда. Масса — не более 7 кг. Габаритные размеры — не более 160?300?385 мм. Осциллографы С1-157/6 оснащены мультиметром предназначение, которого — сверхточные измерения силы переменного и постоянного токов, а также напряжений и сопротивлений в обширных пределах. При этом, выбор границ измерений осуществляется автоматически, а сам мультиметр очень удобен — органы его управления расположены на внешней (передней) части панели осциллографа. Также, при помощи приборов С1-157/6, имеется возможность определять измерения среднеквадратического значения переменного напряжения сигнала, и одновременно наблюдать на экране его форму. Условия эксплуатации С1-157/6: - Температура окружающей среды — от 5 С до 40 С. - Относительная влажность воздуха при температуре 25 С — 80%. - Напряжение сети переменного тока осциллографов С1-157/6 — 220±22 В. - Частота сети переменного тока — 50±0,5 Гц. - Потребляемая мощность — не более 80 В·А. - Предприятие-изготовитель предоставляет гарантию соответствия осциллографа С1-157/6 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
