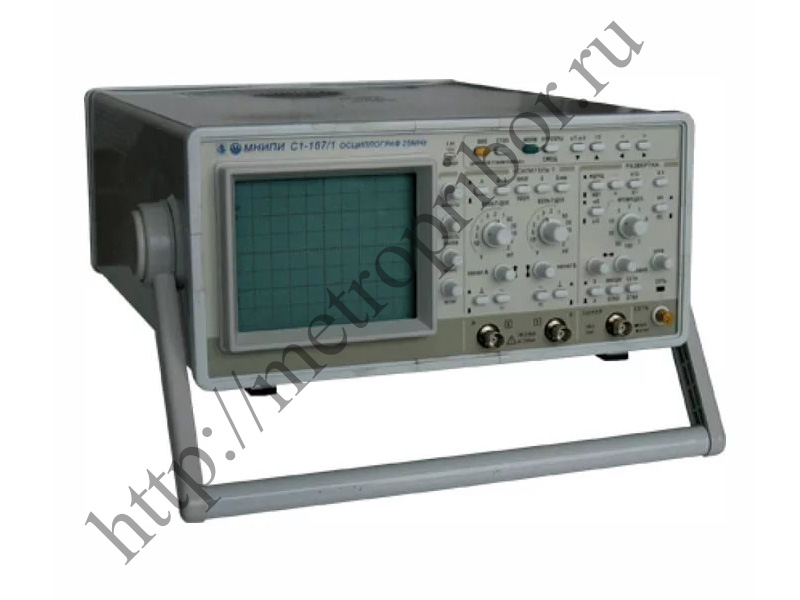

фото Осциллограф С1-167/1
фото Осциллограф С1-167/1
Код товара: -
Пока нет отзывов
Описание
Производитель: Беларусь 2 канала 25 МГц, АЦП Режим X-Y выхода с калиброванным коэффициентом отклонения Модуляция яркости луча (Z-вход). - Полоса пропускания 0 - 25 МГц - Два канала - Режим X-Y выхода с калиброванным коэффициентом отклонения - Модуляция яркости луча (Z-вход) - Выход (Z-выход) положительного импульса прямого входа - Блок цифрового преобразования сигналов (БЦПС) - Индикация режимов работы экране ЭЛТ - Режим самописца (регистрация дрейфов) - Регистрация однократных сигналов С1-167/1 Аналоговый осциллограф, имеющий блок аналого-цифрового преобразователя (АЦП), обеспечивающий наблюдение периодических и однократных электрических сигналов и измерение их параметров при помощи курсоров в полосе частот 0 - 10 МГц в цифровом режиме. В цифровом режиме индикация режимов работы и измеренных значений сигнала осуществляется на экране электронно-лучевой трубки (ЭЛТ).C1-167/1 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации. Основные технические характеристики прибора С1-167/1: Вертикальное отклонение - Число каналов 2 - Полоса пропускания: 0 - 25 мГц - Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5) - Погрешность установки ±3 % (±4 % с делителем 1:10) - Время нарастания ПХ ? 14 нс - Входной импеданс 1 МОм/25 пФ (10 МОм/23 пФ с делителем 1:10) - Входное напряжение:  - с открытым входом ?110 - с закрытым входом ?110 - с делителем 1:10 ?250  - Режимы по вертикали: - Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, суммирование каналов А+Б - Горизонтальное отклонение - Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел (шаг 1-2-5) - Погрешность установки ±4%, с растяжкой ±5% - Растяжка развёртки x 10 - Режимы развёртки автоколебательный, ждущий - Синхронизация - Источники канал А, канал Б, сеть, внешний - Внешняя синхронизация 25 МГц; 0,2 - 10 В (1 Мом/25 пФ) - Режим X-Y: - Наличие режима X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения 2 мВ/дел - 10 В/дел (± 10%) - Общие характеристики - Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В - Размер экрана 80x100 мм - Питание 230 В ±10%, 50 Гц - Потребляемая мощность 90 В · А - Условия эксплуатации:  - Рабочая температура 5°С - 40°С - Влажность 80% при 25 °С - Блок цифрового преобразования сигналов - Вертикальное отклонение - Число каналов 2 - Полоса пропускания 0 - 10 МГц - Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5) - Погрешность установки коэффициента отклонения ± 3 % - Режимы работы Канал А, канал Б, сумма каналов А ± Б - Горизонтальное отклонение - Коэффициенты развёртки 50 нс/дел - 20 с/дел (шаг 1-2-5) - Погрешность установки коэффициента отклонения ± 3 % - Объём памяти 64 Кб в каждом канале - Режим запуска развертки Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала - Предзапуск 100 % экрана - Погрешность измерения ?U (сигнал ?4 деления) ±3 % - Погрешность измерения ?T (интервал ?4 деления) ±2 % - Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ:  - по вертикали на ±1/2 экрана - по горизонтали на ± 1/4 экрана.
Осциллограф С1-167/1
135 410 ₽ /шт
В наличии много
- +
шт
