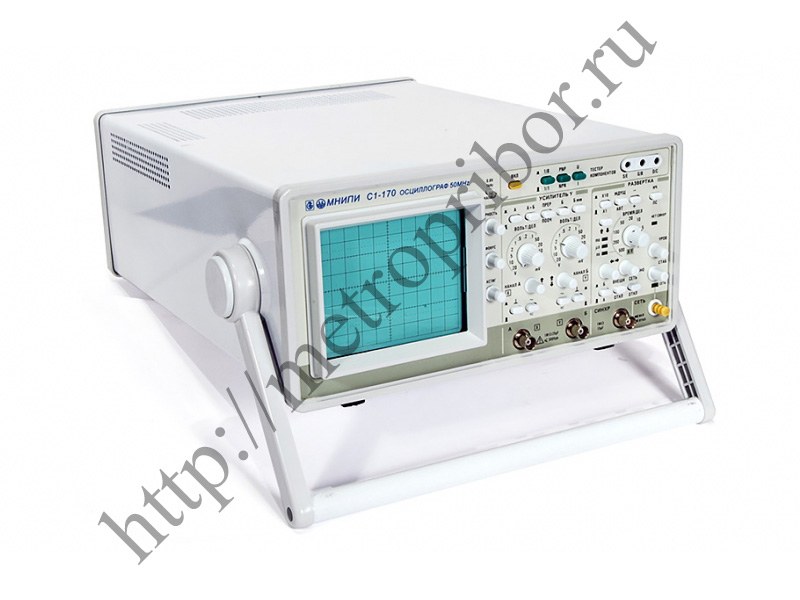

Осциллограф С1-170

С1-170 аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц. Полоса пропускания 0-50 МГц Режим X-Y с калиброванным коэффициентом отклонения Два канала Встроенный тестер компонентов Технические характеристики Вертикальное отклонение: Число каналов 2 Полоса пропускания 0 - 50 МГц Коэффициенты отклонения 2 мВ/дел -10 В/дел (шаг1-2-5) Погрешность установки ± 3 %, ± 4 % с делителем 1:10 Время нарастания ПХ <= 14 нсек Входной импеданс 1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ Входное напряжение: с открытым входом <= 110 В с закрытым входом <= 110 В с делителем 1:10 <= 250 В Режимы по вертикали канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б Горизонтальное отклонение: Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5) Погрешность установки ± 4 % , ± 5 % - с растяжкой Растяжка развёртки x 10 Режимы развёртки автоколебательный, ждущий Синхронизация: Источники канал А, канал Б, сеть, внешняя Внешняя синхронизация 25 МГц, 0,2 - 10 В Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В наличие режима X-Y Режим X-Y в полосе 20 Гц-1 МГц,  коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) Общие характеристики: Экран 80x100 мм Встроенный калибратор Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В Питание ~230 В ± 10 %, 50 Гц Потребляемая мощность 90 ВА Габаритные размеры (HxWxD) 140x300x380 мм Масса 7 кг Дополнительные функции Тестер компонентов Условия эксплуатации: Рабочая температура 5 - 40 °С Влажность 80 % при 25 °С Заменяемые приборы С1-150, С1-137, C1-127 Параметры тестера компонентов ось Х ± 12 В ось Y ± 12 мА Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА с возможностью 8-кратного уменьшения Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В с возможностью 8-кратного уменьшения
