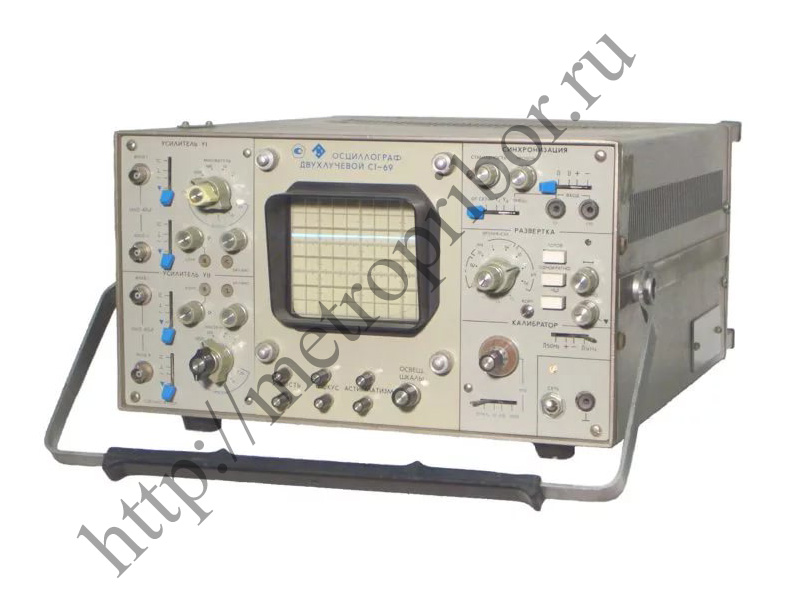

Осциллограф С1-69

Осциллограф С1-69 универсальный предназначен для исследования одного или одновременно двух синхронных сигналов с амплитудой 4 мВ-200В (с выносным делителем до 500В) и длительностью 0,8 мкс-50с. Прибор С1-69 позволяет сравнивать и изменять формы двух сигналов, подавлять с помощью дифференциального усилителя помехи, подключать один из усилителей вертикального отклонения к Х-пластинам другой отклоняющей системы. Применяется при наладке и ремонте радиоэлектронной аппаратуры, отработке схем, а с соответствующими датчиками — для исследования физических явлений. Технические характеристики приборов осциллографы С1-69 универсальные: - Вертикальное отклонение - Полоса пропускания — 0 МГц-5 МГц; - Время нарастания ПХ — 70нс; - Коэффициент отклонения — 5 мВ/см-20В/см; 1 мВ/см и 2 мВ/см (0 МГц-2 МГц); - Коэффициент ослабления синфазных сигналов — 500 (0кГц-100кГц); - Входное сопротивление — 1 МОм; 10 МОм (с выносным делителем 1:10); - Емкость — 40пФ; 13пФ (с выносным делителем 1:10). - Горизонтальное отклонение - Коэффициент развертки — 0,2 мкс/см-5с/см; - Погрешность измерения амплитуды и временных интервалов — 5%; - Тип индикатора — ЭЛТ 9ЛО2В; - Рабочая часть экрана для каждого луча — 40?100 мм; - Питание С1-69 — от сети 220В, 50Гц; 115В или 220В, 400Гц; - Потребляемая мощность — 135В?А; - Габаритные размеры — 360?200?420 мм; - Масса С1-69 — 17кг.
