Описание

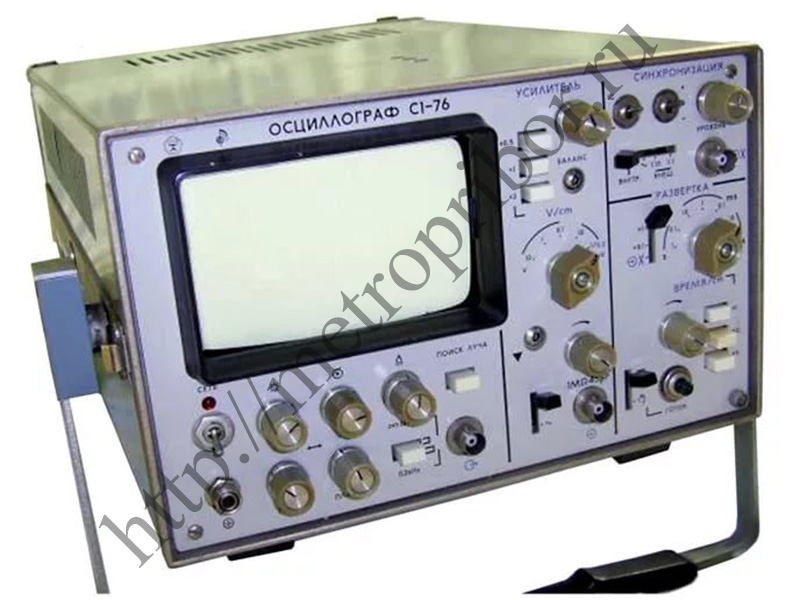

Осциллограф С1-76 универсальный (С176, С-1-76, С 1 76, c1-76, С-176, С 176, С1 76, c176, c-1-76, c 1 76,c-176, c 1176, c1 76) Осциллограф С1-76 универсальный предназначен для исследования сигналов с амплитудой 0,5 мВ-300В и длительностью 1 мкс-50с. Отличается высокой чувствительностью канала вертикального отклонения и большим рабочим полем экрана. Установка идентичных режимов работы усилителей в каналах вертикального и горизонтального отклонения луча позволяет наблюдать фигуры Лиссажу и вольтамперные характеристики с разностью фазовых характеристик не более 3 в полосе частот 0кГц-100кГц. Может использоваться в комплекте аппаратуры для контроля качественных показаний АМ иЧМ передатчиков. Технические характеристики приборов осциллографы С1-76 универсальные: - Вертикальное отклонение - Полоса пропускания — 0 МГц-1 МГц; - Время нарастания ПХ — 350нс; - Коэффициент отклонения — 0,5 мВ/дел.-20В/дел.; 0,2 мВ/дел. (0кГц-100кГц); - Входное сопротивление С1-76 — 1 МОм; 10 МОм(с выносным делителем 1:10); - Емкость — 50пФ; 15пФ (с выносным делителем 1:10). - Горизонтальное отклонение - Коэффициент развертки — 1 мкс/см-5с/см (с 10-кратной растяжкой); - Погрешность измерений амплитуды и временных интервалов — 10%; - Тип индикатора — ЭЛТ 13ЛО18В; - Рабочая часть экрана — 60?100 мм, 60?60 мм (в режиме X-Y); - Питание С1-76 — от сети 220В, 50Гц; 115В или 220В, 400Гц; - Потребляемая мощность — 45В?А; - Габаритные размеры — 310?180?430 мм; - Масса С1-76 — 13кг.
