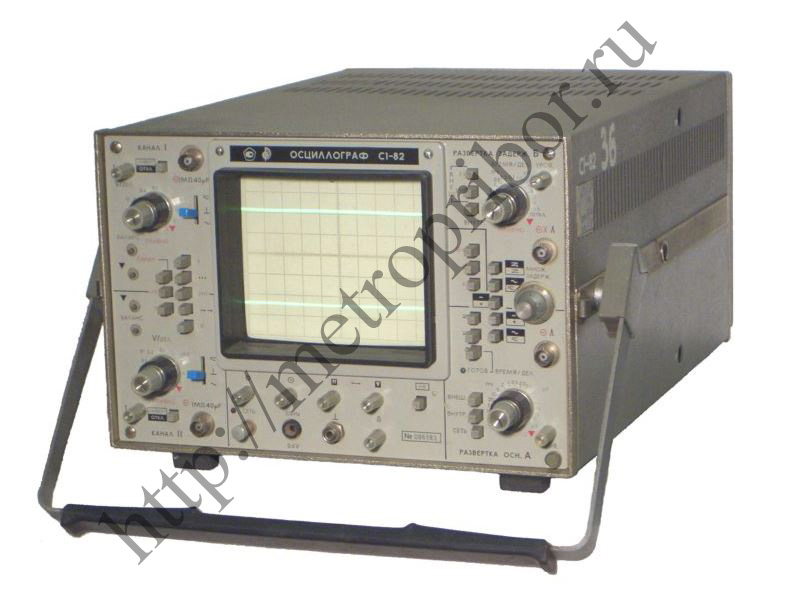

Осциллограф С1-82

Осциллограф С1-82 — прибор, предназначенный для исследования электрических сигналов по двум каналам, измерения их временных и амплитудных параметров. Количество лучей ЭЛТ — однолучевой. Тип индикатора — ЭЛТ 17ЛО1И. Диапазон измеряемых напряжений — 6 мВ — 300В. Диапазон измеряемых интервалов времени — 0,15 мкс — 5с. Потребляемая мощность — 100Вт. Габаритные размеры — 300?200?420 мм. Масса — 15кг. Конструкционные особенности С1-82 Осциллограф С1-82 имеет тракт вертикального отклонения, который позволяет исследовать сигналы в полосе частот до 10 МГц с амплитудой 1 мВ — 50В.  Наличие инверторов в каждом из каналов тракта и коммутатора каналов обеспечивает возможность алгебраического суммирования исследуемых сигналов. Осциллографы С1-82 имеют задержанную развертку, что позволяет выделять на экране ЭЛТ интересующий участок сигнала и исследовать его в другом временном масштабе. Наличие в канале синхронизации коммутатора в осциллографе С1-82 обеспечивает запуск временной развертки от сигнала любого канала осциллографа, от суммарного сигнала или поочередно от каждого из сигналов. Кроме того, коммутатор синхронизации обеспечивает режим X-У (развертку по оси X исследуемым сигналом через тракт вертикального отклонения). Технические характеристики С1-82 Полоса пропускания осциллографа С1-82 — 0 — 2 Мгц. Время нарастания ПХ — 35 наносекунд Осциллографы С1-82 допускают погрешность измерений: — при измерении амплитуды сигнала — не более 3%; — при измерении интервалов времени — не более 3% Выброс на ПХ прибора составляет не более 5%. Параметры канала Y прибора С1-82: — чувствительность канала — 1 мВ/дел-5В/дел; — входное сопротивление канала — 1 МОм; — входная емкость канала — 40пФ. Параметры канала X прибора С1-82: — длительность развертки минимальная 0,05 мкс/дел; — длительность развертки максимальная — 0,5с/дел; — амплитуда сигналов внешней синхронизации — 0,5В — 10В; — диапазон частот внешней синхронизации — 10Гц — 10 МГц; — входное сопротивление внешней синхронизации — 0,1 МОм. Параметры канала калибровки осциллографа С1-82: — частота сигнала калибровки — 1кГц; — напряжение сигнала калибровки — 0,6В.
