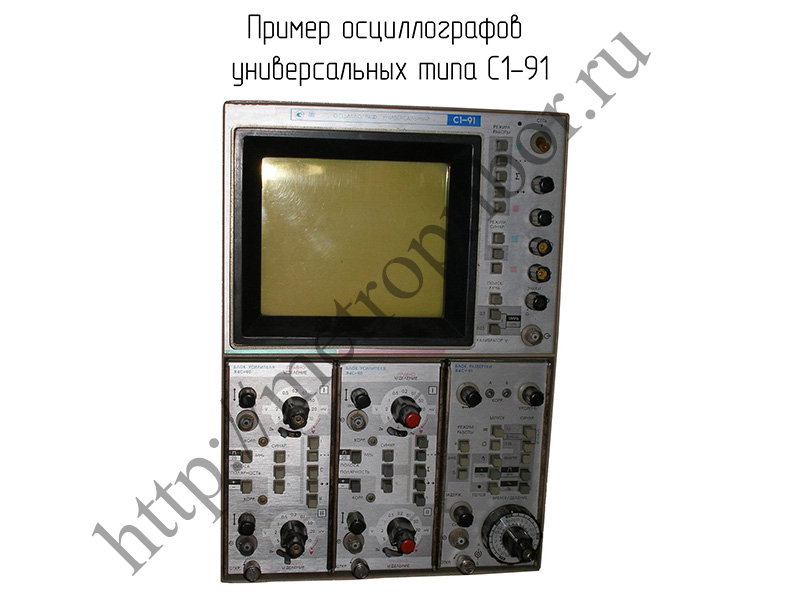

Осциллограф С1-91/1

С1-91/1 осциллограф универсальный предназначен для комплексного исследования периодических и однократных сигналов путем визуального наблюдения или фотографирования. Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое. Осциллографы С1-91/1 конструктивно состоят из базового прибора и сменных блоков: — двухканальный усилитель (2 блока) — Я4С-90; — блок сдвоенной развертки — Я4С-91. Технические характеристики С1-91/1: Полоса пропускания — от 0 до 100 МГц. Время нарастания ПХ — 3,5 нс. Коэффициент отклонения — от 5 мВ/дел до 5 В/дел. Коэффициенты разверток: — основной — от 5 нс/дел до 50 мс/дел; — задержанной — от 20 нс/дел до 5 мс/дел. Пределы основной погрешности коэффициентов отклонения и разверток — ±4%. Амплитуда электрических сигналов — от 15 мВ до 200 В. Длительность электрических сигналов — от 20 нс до 0,5 с. Потребляемая мощность — 200 В·А. Питание от сети для осциллографа С1-91/1: — напряжением — 220±22 В; — частотой — 50±0,5 В. Габаритные размеры — 232?612?344 мм. Масса — не более 21 кг. С1-91/1 обеспечивает одновременное исследование двух (или двух пар) синхронных или несинхронных сигналов в различных амплитудах и временных масштабах, сравнение сигналов по форме при наличии временного сдвига между ними, подсвет исследуемого участка развертки с одновременным изображением его в увеличенном временном масштабе, алгебраическое сложение сигналов, исследование сигналов в X-Y режиме. Условия эксплуатации: Температура окружающего воздуха — от +5° С до +40° С. Относительна влажность воздуха при температуре +30° С — до 85%.
