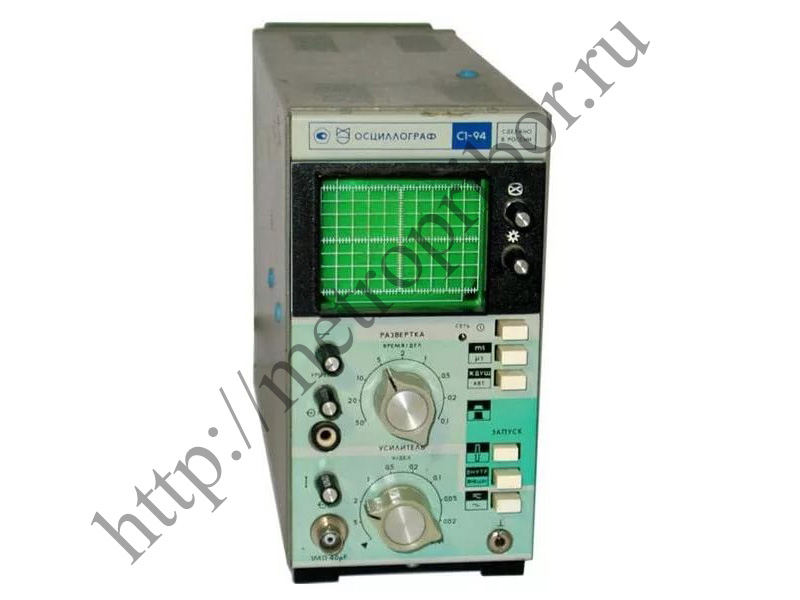

Осциллограф С1-94

С1-94 осциллограф универсальный сервисный предназначен для исследования импульсных и синусоидальных сигналов при проверке, настройке и ремонте промышленной и бытовой радиоаппаратуры. Амплитудный диапазон импульсных сигналов — от 10 мВ до 300 В. Временной диапазон импульсных сигналов — от 0,1 мкс до 0,5 с. Амплитудный диапазон синусоидальных сигналов — от 5 мВ до 150 В. Частота синусоидальных сигналов — 10 МГц. С1-94 осциллограф состоит из корпуса, электронно-лучевой трубки, развертки, усилителя (90?120 мм), усилителя (80?100 мм), а также силового трансформатора. Технические характеристики приборов осциллографы универсальные: Рабочая часть экрана — 40?60 мм (8?10 делений). Ширина линии луча — не более 0,8 мм. Коэффициент отклонения — калиброванный и устанавливается ступенями от 10 мВ/деление до 5 В/деление согласно ряду чисел 1, 2, 5. Параметры канала вертикального отклонения: — время нарастания переходной характеристики — не более 35 нс; — выброс на вершине переходной характеристики — 10%; — время установления переходной характеристики — не более 120 нс; — неравномерность вершины переходной характеристики и перекос вершины ПХ из-за рескомплектации входных делителей — не более 3%; — спад вершины ПХ при закрытом входе усилителя на длительности 4 мс — не более 10%; — смещение луча из-за дрейфа усилителя в течение 1 ч после пятиминутного прогрева — не более 0,5 деления; — смещение луча от переключения переключателя В/дел — не более 0,5 деления; — периодические и случайные отклонения луча от внутренних источников — не более 0,2 деления; — пределы перемещения луча по вертикали — не менее двух значений номинального вертикального отклонения; — входное сопротивление при непосредственном входе с параллельной емкостью порядка 150 пФ — 1±0,05 МОм; — входное сопротивление с делителем 1:10 с параллельной емкостью 25 пФ — 10±1 МОм; — максимальная амплитуда входного сигнала при минимальном коэффициенте отклонения на открытом входе — не более 30 В; — максимальная амплитуда входного сигнала с делителем 1:10 — не более 300 В; — допустимое суммарное значение постоянного и переменного напряжений — не более 250 В; — задержка сигнала относительно начала развертки при внутренней синхронизации — не менее 20 нс. Развертка может работать как в ждущем, так и в автоколебательном режиме и имеет диапазон калиброванных коэффициентов развертки от 0,1 мкс/деление до 50 мс/деление, разбитый на 18 фиксированных поддиапазонов согласно ряду 1, 2, 5. Погрешность калиброванных коэффициентов развертки на всех диапазонах, кроме коэффициента развертки 0,1 мкс/деление — не более ±5%. Погрешность калиброванного коэффициента развертки 0,1 мкс/деление — не более ±8%. Параметры усилителя горизонтального отклонения: — коэффициент отклонения на частоте 1 кГц — не более 0,5 В/деление; — неравномерность амплитудно-частотной характеристики в диапазоне частот от 20 Гц до 2 МГц — не более 3 дБ. С1-94 осциллограф универсальный сервисный имеет внутреннюю и внешнюю синхронизацию развертки. Внутренняя синхронизация развертки осуществляется: — синусоидальным напряжением размахом от 2 до 8 делений в диапазоне частот от 20 Гц до 10 МГц; — синусоидальным напряжением размахом от 0,8 до 8 делений в диапазоне частот от 50 Гц до 2 МГц; — импульсными сигналами любой полярности длительностью от 0,30 мкс и более при величине изображения от 0,8 до 8 делений. Внешняя синхронизация развертки осуществляется: — синусоидальным сигналом размахом 1 В от пика до пика в диапазоне частот от 20 Гц до 10 МГц; — синусоидальным сигналом размахом от 0,5 В до 3 В от пика до пика в диапазоне частот от 50 Гц до 2 МГц; — импульсными сигналами любой полярности длительностью от 0,3 мкс и более при амплитуде от 0,5 В до 3 В. Нестабильность синхронизации — не более 20 нс. - Время самопрогрева — 5 мин. - Потребляемая мощность — 32 В·А. - Время непрерывной работы — 8 ч. - Габаритные размеры осциллографа С1-94 — 300?190?100 мм. - Условия эксплуатации: - Температура окружающей среды — от +10°С до +35°С. - Относительная влажность воздуха при +25°С — до 80%. - Напряжение питающей сети — 220 В. - Частота питающей сети — 50 Гц. - Осциллографы универсальные С1-94 могут применяться в службах ремонта электронной радиоаппаратуры на предприятиях и в быту, а также у радиолюбителей и в учебных заведениях.
