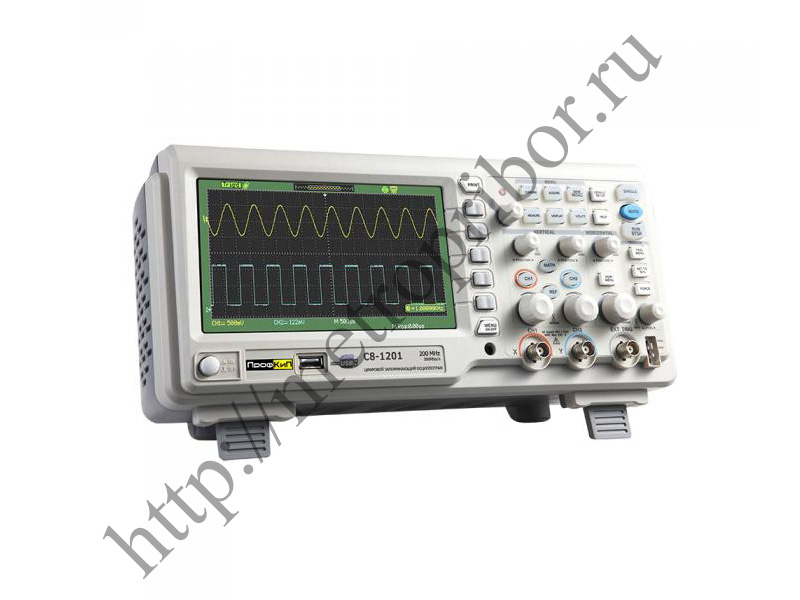

Осциллограф С8-1201

ПРОФКИП С8-1201 – портативный 2-канальный цифровой осциллограф с полосой пропускания 200 MГц, частотой семплирования 1 ГС/с и глубиной памяти 5 Кб на канал.   Цифровой осциллограф С8-1201 - современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала. Отличные рабочие характеристики сочетаются в С8-1201 с простотой работы. Для упрощения эксплуатации осциллографа существуют несколько режимов автоматических измерений. Осциллограф имеет цветной ЖКИ экран.   Меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью, имеют привычное и удобное расположение. Режимы работы осциллографа позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации.   С8-1201 выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала. БПФ окна — прямоугольное, Хемминга, Хеннинга и Блэкман-Харриса — дают возможность пользователю определить наилучший алгоритм для обработки анализируемого сигнала.   Прибор легко подключается к PC по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа С8-1201, используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями. (Дифференциальный пробник приобретается отдельно). При невысокой цене, осциллограф С8-1201 может стать хорошим помощником как в домашней лаборатории, так и на производстве. Частота семплирования 1 ГС/с и эквивалентная частота семплирования 50 ГС/с 2 канала 200 МГц  7" ЖКД  Многоязычный интерфейс: 12 языков. (Упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский, итальянский) Глубина памяти 5 Кб на канал. Способы синхронизации: по фронту, по продолжительности импульса, по видеосигналу, задержка, внешняя Функции цифрового фильтра и самописца Функция "годен/негоден" 32 функции автоматических измерений Функция сохранения/воспроизведения: настроек, волн, осциллограм, файлов CSV, изображений Многоязычная онлайн-поддержка ПО "EasyScope"  Стандартные интерфейсы:  USB хост: поддерживает функции сохранения/воспроизведения на флэш-накопителе USB и обновления ПО USB: поддерживает принтеры совместимые с PictBridge и управление с помощью ПК Интерфейс RS-232 и выход для функции "годен/негоден" ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Количество каналов 2 канала Полоса пропускания 200 МГц Частота дискретизации 1 Г выборка/с Вход  Входная связь переменный ток (AC), постоянный ток (DC), заземление (GND) Входное сопротивление DC: 1 MОм 2% || 17 пФ ± 3 пФ AC: 1,2 MОм ± 2% || 17 пФ ± 3 пФ, ?100 мВ/дел 1,0 MОм ± 2% || 17 пФ ± 3 пФ, >100 мВ/дел Макс. входное напряжение ± 400 В PK-PK CAT I Аттенюатор пробника 1?, 10? Аттенюатор осциллографа 1?, 10?, 100?, 1000? Горизонтальная система Частота семплирования 1 К: 1 Гвыборка/с, 2 К: 500 Мвыборок/с Эквивалентная частота семплирования 50 Гвыборка/с Режимы показателей измерений основное, окно, изменение размера окна, развертка, x-y Точность развёртки ±100 м.д., измеренные через интервал 10 мс Временное окно 18 дел. Вертикальная система Точность 2 мВ-10 В/дел на входе BNC (1-2-5 последовательно) Диапазон смещения напряжения канала 2 мВ-200 мВ: ±1,6 В 206 мВ-10 В: ±40 В при диапазоне постоянного усиления и диапазоне переменного усиления Разрешение по вертикали 8 бит Количество каналов 2 Аналоговая ПП (на входе BNC) 200 MГц Равномерность полосы пропускания DC-10% установленной ПП: ±1 дБ 10%-50% установленной ПП:±2 дБ 50%-100% установленной ПП:±3 дБ Нижняя граничная частота (AC - 3 дБ) ?10Гц (на входе BNC) Шумы: Pk-Pk для записи 3K ? 0,6 дел. для средн. 10 Pk-Pk показаний при диапазоне постоянного усиления ?0,7 дел. для средн. 10 Pk-Pk показаний, диапазон переменного усиления SFDR, включая гармоники ?40 дБ Точность усиления DC <±3,0%: 5 мВ/дел. до 5В/дел. при диапазоне постоянного усиления <±4,0%: типичная для 2 мВ/дел. и диапазон переменного усиления Точность измерений DC: все настройки усиления ?100 мВ/дел. ± [3%? (|показания|+|смещение|) +1% |смещение| +0,2 дел.+2 мВ] Точность измерений DC: все настройки усиления >100 мВ/дел. ±[3%X (|показания|+|смещение|) +1% |смещение| +0,2 дел. + 100 мВ] Математические функции Сложение, вычитание, умножение, деление, быстрое преобразование Фурье (БПФ) БПФ Окна: Ханнинг, Хамминг, Блэкман, Прямоугольное Ограничитель полосы пропускания 20 MГц ±40% станд. (Заметка: ПП ограничена ниже 20MГц ± 40% при использовании X1) Система синхронизации Способы синхронизации по фронту, по продолжительности импульса, по видеосигналу, задержка, внешняя Режимы синхронизации авто, нормальная, однократная Источник синхронизации К1-2, EXT, EXT/5, AC Line Соединение синхронизации AC, DC, LF rej, HF rej Диапазон уровня синхронизации К1, К2:±6 дел. с центра дисплея EXT:±1,2 В EXT/5:± 6 В Точность синхронизации для сигналов временем нарастания/спадания фронта ?20 нс Внутренняя:±(0,2 дел.? В/дел.)(±4 дел. с центра дисплея) EXT: ±(6% настроек + 40 мВ) EXT/5:±(6% настроек + 200 мВ) Синхронизация по фронту Задержка: увеличенная, пониженная, увеличенная и пониженная Синхронизация по продолжительности импульса режим синхронизации: положительная (>,<,=) и отрицательная (>,<,=) продолжительность импульса диапазон продолжительности импульса: 20 нс-10 с Синхронизация по видеосигналу поддерживает сигналы: PAL/СAM, NTSC условия синхронизации: четное поле, нечетное поле, все поля, поле ... (номер) Синхронизация по задержке задержка до (>,<,=) и после (>,<,=) сигнала Время: 20 нс-10 с Внешняя синхронизация К1, виды синхронизации: по фронту, по импульсу, по видеосигналу, задержка К2, виды синхронизации: по фронту, по импульсу, по видеосигналу, задержка Панель управления Автоматические настройки Авт. настройка вертикальной, горизонтальной систем и позиции синхронизации Сохранение/воспроизведение поддерживает сохранение до 20 видов настроек и 20 осциллограм, воспроизведения и сохранения на флэш-накопителе USB Частотомер Разрешение считывания 6 байт Погрешность ± 0,01 % Диапазон DC, 10 Гц до макс. полосы пропускания Виды сигнала все виды сигналов запуска (кроме синхронизации по продолжительности импульса и по видеосигналу) Система сбора данных Виды семплирования режим реального времени и эквивалентный режим Память 5 Кб на канал Режимы семплирования Выборка, пиковые измерения, средн. Средняя величина 4, 16, 32, 64, 128, 256 Система измерения Автоматические измерения Bпп, Вамп, Вмакс, Вмин, Вверх, Внижн, Всредн., Bсреднеквадр., отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, задержка до и после сигнала , положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка Курсорные измерения режим ручной настройки, трэк и автоматический измерений Дисплей Режим просмотра цветной 7" (145 мм) ЖКД Разрешение 480 ? 234 пикселов Количество отображаемых цветов 64K Контрастность дисплея 150:01:00 Интенсивность подсветки 300 Диапазон просмотра волн 8?18 дел. Режим просмотра сигнала точечный, векторный Время просмотра сигнала в точечном или векторном режиме выкл., 1 с, 2 с, 5 с, бесконечный Время отображения меню 2 с, 5 с, 10 с, 20 с, бесконечное Режим сохранения экрана 1 мин., 2 мин., 5 мин., 10 мин.,15 мин., 30 мин., 1 ч., 2 ч., 5 ч., выкл. Интерполяция сигнала Sin(x)/x, прямолинейный Цветовая модель нормальная, инвертированная Интерфейс USB хост, USB, RS-232, выход для функции "годен/негоден" Питание Входное напряжение 100-240 В AC, CAT II, авт. выбор Диапазон частот от 45 Гц до 440 Гц Потребляемая мощность 50 Вт Общие характеристики Габариты ( Ш ? В ? Т), мм 399 ? 148,5 ? 110,5 Вес 2,4 кг  Комплект поставки : Цифровой осциллограф ПРОФКИП С8-1201 (1 шт.)  Щуп (2 шт.) USB-кабель (1 шт.) Кабель питания (1 шт.) Инструкция пользователя (1 шт.)
