Описание

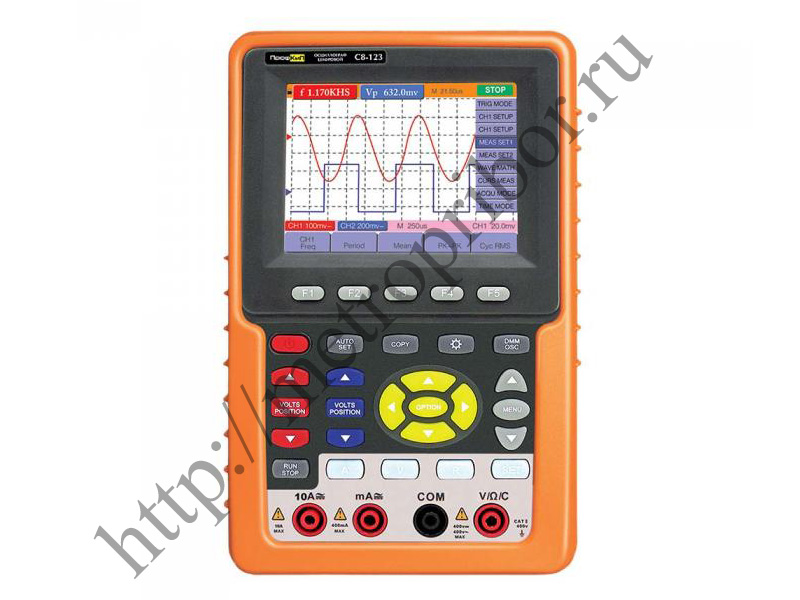

ПРОФКИП С8-123 - 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания 20 МГц. Осциллограф выполнен на базе 8 битного АЦП с частотой дискретизации 100 МГц. Осциллограф имеет объём памяти 6 КБ на канал, 5 видов автоматических измерений, курсорные измерения (?t, ?V), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY. Встроенный мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов. Цветной высококонтрастный дисплей осциллографа-мультиметра С8-123 изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения. Для обработки входных сигналов С8-123 имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др. Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму. Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более. Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций. В режиме «Самописе осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин. Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT). Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм. Осциллограф-мультиметр С8-123 имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных. Осциллограф может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер. Питается прибор как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов. Габаритные размеры 180?115?40 мм, масса 645 гр. (с аккумулятором). Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности. ОСНОВНЫЕ ОСОБЕННОСТИ ПРОФКИП С8-123 - Полоса пропускания осциллографа: 20 МГц - Макс. частота дискретизации: в реальном времени 100 МГц - Количество каналов: 2 - Глубина памяти 6K, вертикальное разрешение 8 бит. - Чувствительность осциллографа 5 мВ/ деление - 5 В/деление - Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ - Автоматические измерения 20 параметров - 4 ячейки памяти для запоминания осциллограмм - Математические функции: сложение, вычитание, умножение, FFT - Режим курсорных измерений - Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест. - Новый дизайн и более удобное управление - Кнопка управления подсветкой - Цветной ЖК-дисплей (3.7"), разрешение 640x480 - Встроенный литиевый аккумулятор обеспечивает до 4 часов автономной работы - Интерфейс: USB - Габариты: 180?115?40 (мм), вес 645 г - Жесткий кейс в комплекте
