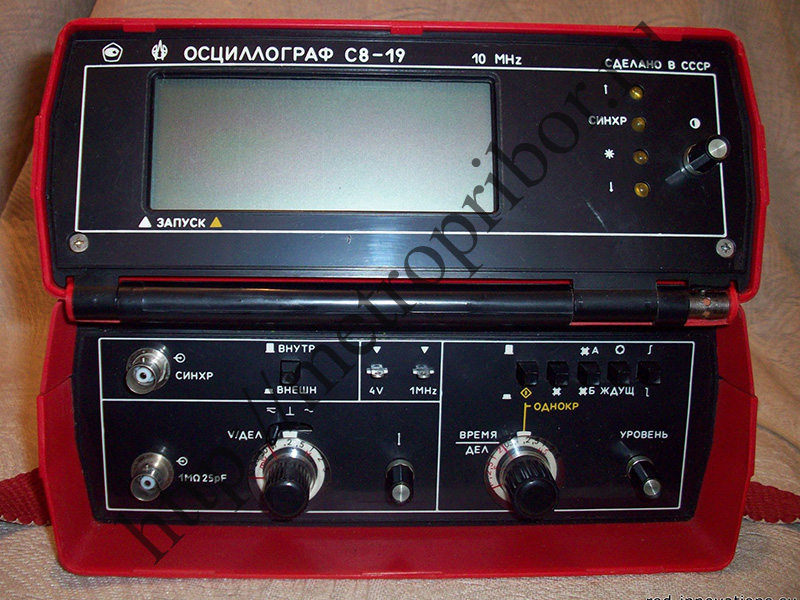

Осциллограф С8-19

Осциллограф С8-19 относится к четвертому-пятому поколению приборов. Замена ЭЛТ на жидкокристаллический индикатор (ЖКИ) позволила существенно снизить потребление мощности и весогабаритные характеристики запоминающего осциллографа (в 6-10 раз). Не уступая отечественным запоминающим осциллографам по точности и полосе пропускания, прибор С8-19 значительно превосходит их по надежности (в 3-5 раз). Сравнительно широкий частотный диапазон осциллографа (10 МГц) достигнут благодаря сочетанию традиционного режима работы цифрового осциллографа в реальном масштабе времени с режимом работы в трансформированном масштабе времени, который используется в стробоскопических осциллографах.Высокая точность измерения амплитудных параметров сигнала при использовании в тракте вертикального отклонения осциллографа 6-разрядного АЦП достигнута благодаря оригинальному способу калибровки осциллографа, основанному на совмещении с уровнями калибровочного сигнала типа "меандр" границ между соответствующими интервалами квантования. Применение ЖКИ позволяет использовать осциллограф С8-19 при больших уровнях освещения вплоть до прямой солнечной засветки, что выгодно отличает его от приборов с активными светоизлучающими экранами.
