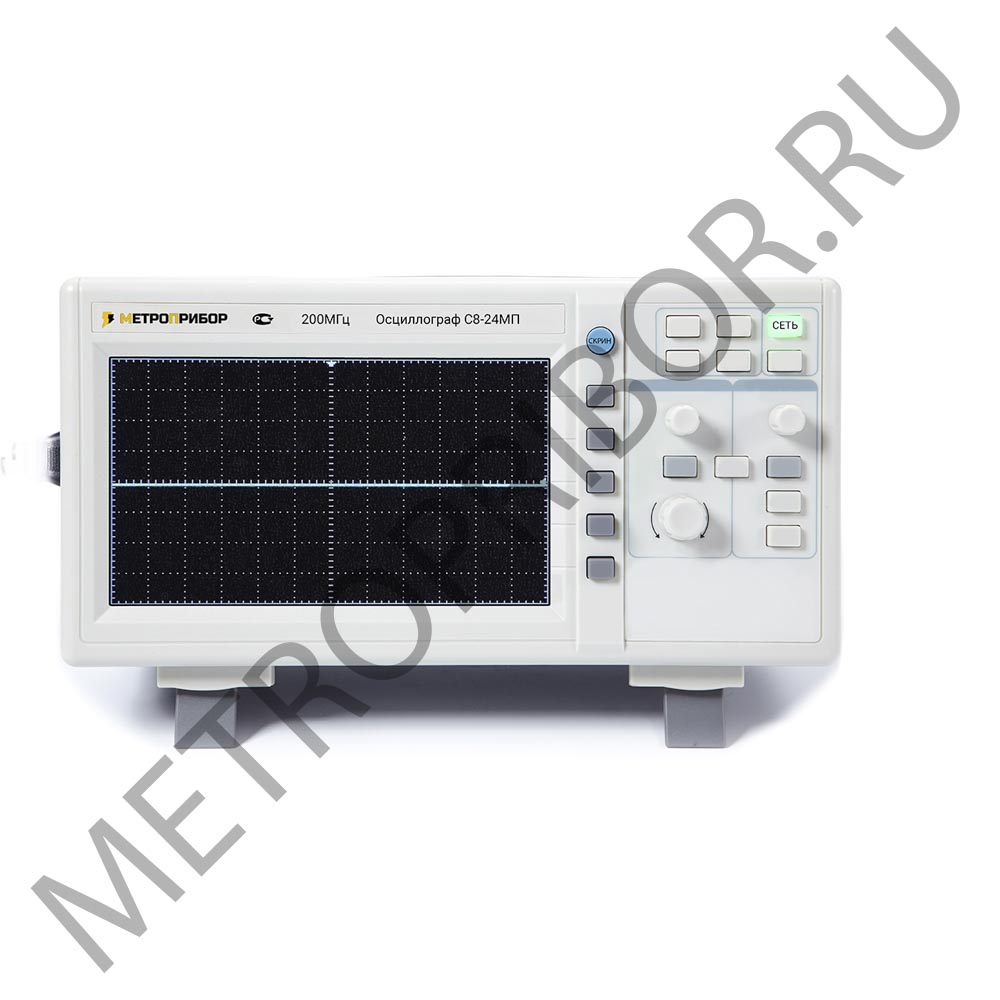

Осциллограф С8-24МП

Осциллограф цифровой С8-24МП предназначен для исследования сложных периодических и однократных сигналов в полосе частот от 0 МГц до 200 МГц путем их регистрации в цифровой памяти с частотой дискретизации до 2 Гвыб /с, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на цифровом дисплее. Отличительной особенностью осциллографа цифрового С8-24МП является большая глубина записи, которая составляет 10 миллионов точек на каждый канал. Пользователь может выбрать один из пяти вариантов длины записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек. Осциллограф цифровой С8-24МП имеет большой цветной экран с разрешением 800х600 точек, возможность вывода изображения на внешний монитор, сверхкомпактный корпус толщиной всего 7 см. и возможность автономного питания, при подключении батареи, что позволяет использовать прибор при работе в полевых условиях. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-24МП  ? Количество каналов: 2 ? Полоса пропускания: 0 МГц … 200 МГц ? Экран: 8 дюймов, цветной TFT (800х600) LCD ? Максимальная частота дискретизации: 2 Гвыб /с ? Глубина памяти: 10 М ? Интерфейс: USB, LAN, RS-232 ? Автоматическое измерение параметров (20 видов) ? Курсорные измерения (?U, ?T, ?1 /?T) ? Математические функции: сложение, вычитание, умножение, деление ? Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin X /x) ? Частотный анализ: БПФ, БПФ с.к.з. ? Цифровые фильтры: ФВЧ, ФНЧ ? Режим растяжки окна (ZOOM) ? Самописец X-Y ? Покадровая регистрация осциллограмм (запись /воспроизведение до 1000 кадров) ? Память: 15 осциллограмм, 8 профилей настроек ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-24МПКоличество каналов2 + 1 внешний канал синхронизации    Полоса пропускания0 МГц … 200 МГц    РЕГИСТРАЦИЯ    Режимобычный, пиковый детектор, усреднение    Частота дискретизации0.5 выб /с …2 Гвыб /с    Частота дискретизации на канал0.5 выб /с … 1 Гвыб /с    ВХОД    Вход усилителяоткрытый (DC), закрытый (AC) и заземленный (GND)    Входной импеданс1 МОм ±2% /10 пФ ±5пФ    Ослабление пробников1х, 10х, 100х, 1000х    Максимальное входное напряжение400 В    Ограничение полосы пропускания20 МГц    Изолированность каналов50 МГц: 100:1 10 МГц: 40:1    Задержка между аналами150 пс    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ    АЦП8 бит    Вертикальное отклонение2 мВ /дел … 10 В /дел    Диапазон смещения±1 В (2 мВ … 50 мВ) ±10 В (100 мВ … 1 В) ±100 В (2 В … 10 В)    Полоса пропускания для аналогового периодического сигнала100 МГц    Полоса пропускания для однократного сигналаполный диапазон    Низкочастотный предел? 5 Гц (на входе, закрытый вход, -3 дБ)    Время нарастания (60 МГц)? 3.5 нс (типично)    Погрешность коэффициента усиления±3%    Погрешность коэффициента усиления (усреднения)усреднение по 16 регистрациям: ±(3% + 0.05 дел)    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ    Коэффициент развертки1 нс /дел … 100 с /дел (шаг 1-2-5)    Интерполяцияsin Х /x    Глубина записи10 млн. точек на канал    Погрешность времени выборки и времени задержки±100 ppm    Погрешность измерения интервалов (100 МГц)однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0.6 нс) усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0.4 нс)    ИЗМЕРЕНИЯ    Курсорные измерения?U, ?T, 1 /?T    Автоматические измеренияразмах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)    Математические операциисложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT)    Сохранение во внутреннюю память15 осциллограмм, 8 профилей настроек    Фигуры Лиссажудиапазон: полный разность фаз: ±3°    Частота (типично)1 кГц (прямоугольный сигнал)    СИНХРОНИЗАЦИЯ    Диапазонвнутренняя (INT): ±6 дел внешняя (EXT): ±600 мВ EXT /5: ±3 В    Погрешность (типично)внутренняя (INT): ±0.3 дел внешняя (EXT): ±(40 мВ + 6% от установленного значения) EXT /5: ±(200 мВ + 6% от установленного значения)    Блокировка уровня100 нс … 10 с    Автоматическая установка уровня 50% (типично)входной сигнал ? 50 Гц    Синхронизация по фронтунаклон: нарастающий чувствительность: 0.3 дел    Синхронизация по длительности импульсаусловие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с    Синхронизация по видеосигналусистема: NTSC, PAL, SECAM диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM)    Синхронизация по скорости нарастанияусловие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с    Поочередная синхронизацияCH1: фронт, длина импульса, ТВ-синхронизация, спад CH2: фронт, длина импульса, ТВ-синхронизация, спад ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-24МП ? Питание: 100 В … 240 В, 50 Гц /60 Гц ? Батарея (опционально): 7.4 В, 8000 мА  ? Габаритные размеры: 340х155х70 мм ? Вес: 1.8 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-24МП   ? Осциллограф цифровой С8-24МП ? Делитель, 2 шт ? CD-диск с ПО ? Кабель питания ? Руководство по эксплуатации ДОПОЛНИТЕЛЬНАЯ КОМПЛЕТАЦИЯ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-24МП   ? Аккумуляторная батарея Li-Pol 7.4 В, 8000 мА ? Мягкая сумка для переноски
