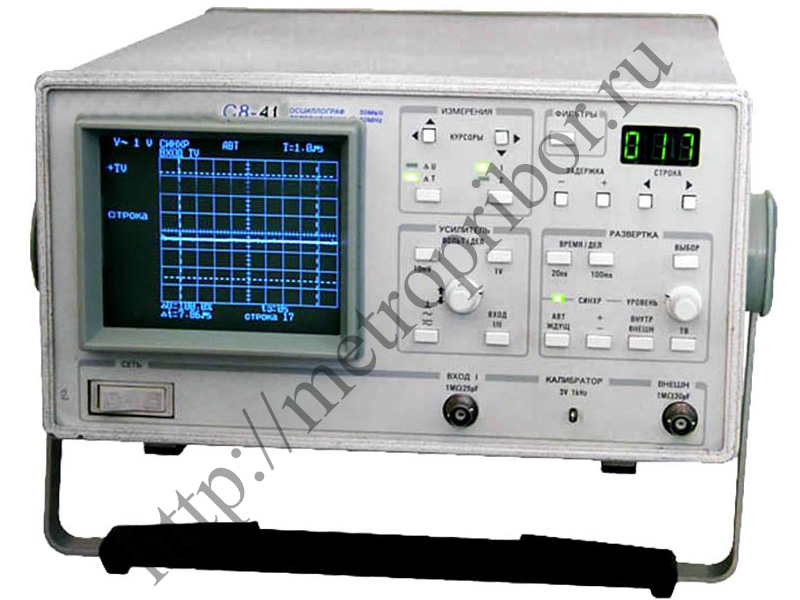

Осциллограф С8-41

С8-41 осциллограф цифровой одноканальный предназначен для оперативного исследования телевизионных сигналов, а также различных однократных, редкоповторяющихся и периодических сигналов путем их регистрации в цифровой памяти, отображения сигналов и измеренных параметров на экране электронно-лучевой трубки (ЭЛТ), измерения амплитудных и временных параметров. Осциллографы С8-41 применяются в ремонте, наладке, эксплуатации различных электронных приборов и узлов автоматики, вычислительной технике, связи и телевизионных устройствах. Технические характеристики С8-41: Полоса пропускания: — для периодических сигналов — 20 МГц; — для однократных сигналов — 5 МГц. Входное напряжение: — максимальное — 80 В; — с делителем 1:10 — 250 В. Погрешность измерений: — амплитудных — не более 2,5%. — временных — не более 1,5%. Частота дискретизации для С8-41: — для произвольных сигналов — 50 Мвыб/с; — для периодических сигналов — 5 Гвыб/с. Коэффициент: — отклонения (с шагом 1-2-5) — от 10 мВ/дел до 1 В/дел; — развертки (с шагом 1–2,5–5) — от 10 нс/дел до 100 мс/дел. Время нарастания ПХ — не более 17,5 нс. Диапазон частот внутренней и внешней синхронизации, при гармоническом сигнале — от 20 Гц до 20 МГц. Предельные уровни синхронизации при внутренней синхронизации для С8-41: — минимальный уровень, в полосе частот от 20 Гц до 20 МГц — не более 1 дел; — максимальный уровень по экрану ЭЛТ — не менее 8 дел. Предельные уровни синхронизации, при внешней синхронизации минимальный уровень не менее 0,5 В, максимальный — не более 5 В. Электрическое сопротивление изоляции между входом сетевой вилки и корпусом осциллографа: — в нормальных условиях — не менее 20 МОм; — при повышенной температуре окружающего воздуха — не менее 5 МОм; — при повышенной влажности окружающего воздуха — не менее 2 МОм. Электрическое сопротивление осциллографа С8-41, между зажимом защитного заземления осциллографа и любой токопроводящей частью наружной поверхности корпуса — не более 0,5 Ом. Параметры входов каналов для входа «ВХОД Y»: — входное активное сопротивление — 1±0,03 МОм; — входная емкость — не более 35 пФ. При работе с делителем 1:10: — входное активное сопротивление — 10±0,5 МОм; — входная емкость — не более 17 пФ. Для входа «ВХОД ТВ» входное активное сопротивление С8-41, при подключенной нагрузке 75 Ом на постоянном токе — 75±0,75 Ом. Для входа «ВНЕШН»: — входное активное сопротивление — 1±0,1 МОм; — входная емкость — не более 50 пФ. Разрешение по вертикали — 8 бит. Объем памяти С8-41 осциллографа — 4 К. Встроенный калибратор «меандр»: — с частотой — 1000±3 Гц; — с напряжением — 3±0,018 В. Пределы допускаемой основной погрешности установки амплитуды импульсов калибратора равны — ±0,6%. Пред-послезапуск — не менее 5,5 экранов. В осциллографе обеспечивается смещение изображения сигнала от номинального отклонения на экране, по вертикали в пределах — 100%. Пределы допускаемой дополнительной погрешности установки амплитуды импульсов калибратора от температуры окружающей среды в рабочем интервале температур до пределов допускаемых значений основной погрешности для С8-41 — не более 50%. Для канала ТВ все указанные погрешности превышают погрешности канала Y на — 4%. Сигнал яркости из полного телевизионного видиосигнала, выделяет фильтр — от 0 до 2 МГц. сигнал цветности, выделяет фильтр — от 3 МГц до 5 МГц. Коэффициент передачи фильтра: — сигнала яркости от 0 до 2 МГц для С8-41 — 1±0,03; — сигнала цветности от 3 МГц до 5 МГц, на частоте 4,3 МГц равен — 1±0,02; — высокочастотной насадки 4,43 МГц — не менее 2,5. Неравномерность амплитудно-частотной характеристики фильтра сигнала цветности от 3 МГц до 5 МГц в диапазоне частот от 3,5 МГц до 5,1 МГц, по отношению к уровню на частоте 4,3 МГц — не более ±3%. Число каналов С8-41 осциллографа — 1. Тип экрана — 16ЛК-6Б. Размер экрана — 80?100 мм. Содержанием гармоник — не более 5%. Питания С8-41: — напряжением — 220±22 В; — частотой — от 48 Гц до 63 Гц. Уровень звуковой мощности — не более 60 дБ. Потребляемая мощность — не более 150 В?А. Среднее время восстановления работоспособного состояния осциллографа — не более 180 мин. Рабочий ресурс осциллографа С8-41 — не менее 10 000 ч. Непрерывная работа — не менее 16 ч. Средняя наработка на отказ — не менее 8000 ч. Габаритные размеры — 168?338?381 мм. Масса — не более 8 кг. Осциллограф С8-41 имеет блочно-функциональную конструкцию и состоит из базового блока и следующих функциональных элементов: — блока питания; — монитора; — устройства соединительного; — видеокарты; — контроллера; — преобразователя аналого-цифрового; — устройства синхронизации; — блока передней панели; — блока усиления и синхронизации. Осциллограф обеспечивает регистрацию и воспроизведение сигналов по каналу Y или телевизионного сигнала по каналу ТВ и каналу Y. Коэффициенты отклонения осциллографа по каналам Y и ТВ устанавливаются калиброванными ступенями, соответственно ряду чисел один, два, пять — от 10 мВ/дел до 1 В/дел. Осциллограф С8-41 обеспечивает следующие виды цифровых измерений: — измерение напряжения между двумя курсорами, установленными оператором; — измерение временного интервала между двумя курсорами, установленными оператором. Режим запоминания развертки: — автоматический (для сигналов с частотой — не менее 20 Гц); — ждущий (при отсутствии запуска развертки изображение, оставшееся на экране, не должно возобновляться); — по заданной TV-строке. Условия эксплуатации С8-41: Температура окружающего воздуха — от +5° С до +40° С. Относительная влажность при +25° С — до 90%. Атмосферное давление — от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.). Особенности: — встроенный калибратор амплитуды и частоты; — встроненные фильтры (от 0 до 2 МГц; от 3 МГц до 5 МГц и 4,43 МГц); — встроенный VGA-монитор. Синхронизация для приборов осциллографы С8-41: — внутренняя; — внешняя; — от сети; — по заданной TV-строке; — по кадровым гасящим импульсам; — по синхроимпульсам полей; — по строчным синхроимпульсам; — по синхроимпульсам чётных и нечётных строк. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения).
