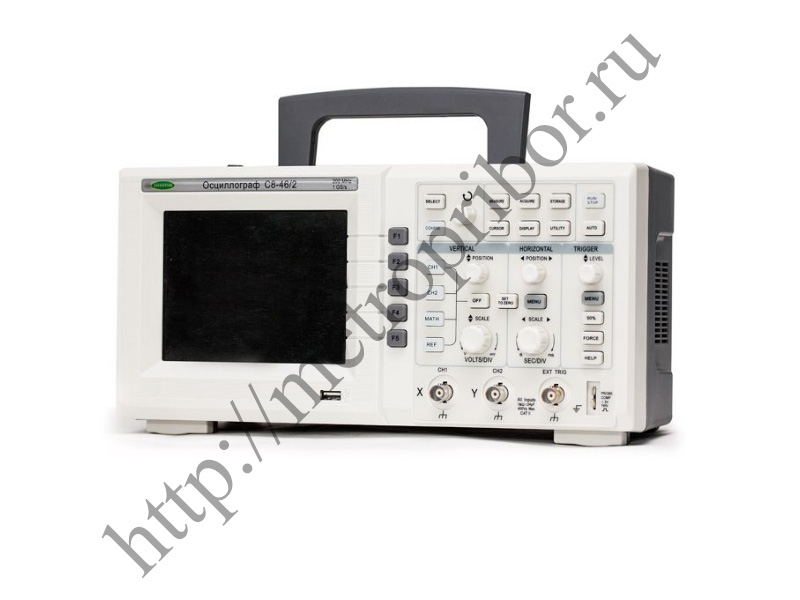

Осциллограф С8-46/2

С8-46/2 осциллограф цифровой предназначен для исследования формы и измерения параметров однократных, периодических электрических сигналов в диапазоне частот до 200 МГц с максимальной частотой дискретизации 1 ГГц, а также математической обработки результатов измерений с отображением их на экране монитора. Область применения: настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования. Технические характеристики С8-46/2: - Количество каналов — 2. - Объём памяти на канал — 12,5 К. - Полоса пропускания цифрового осциллографа — 200 МГц. - Максимальная частота дискретизации С8-46/2 — 1 ГГц. - Диапазон коэффициентов отклонения — от 2 мВ/дел до 5 В/дел. Пределы допускаемой погрешности: — от 2 мВ/дел до 5 мВ/дел — ±4%; — от 5 мВ/дел до 5 В/дел — ±3%. - Допускаемое суммарное значение напряжения на входах всех каналов — не более 400 В. - Время нарастания переходной характеристики — не более 1,8 нс. - Входной импеданс осциллографов — 1 МОм/27 пФ. - Диапазон коэффициентов развертки — от 5 нс/дел до 50 с/дел. - Погрешность коэффициентов развертки С8-46/2 — ±0,2%. - Форма сигнала генератора — меандр. - Частота — 1 кГц. - Выходное напряжение — 3 В. - Возможность сохранения 20 осциллограмм (200 на внешний носитель), 20 профилей настроек, создание шаблона допускового контроля, регистрация в память до 1000 кадров. - Интерфейс осциллографа — USB 2,0. - Экран С8-46/2 — 320?240 точок — 14,5 см. Габаритные размеры — 320?150?130 мм. Масса — 2,5 кг. - Условия эксплуатации С8-46/2: - Напряжение — от 100 В до 240 В. - Частота осциллографов — от 45 Гц до 440 Гц. - Потребляемая мощность — 50 В·А. Предприятие-изготовитель предоставляет гарантию соответствия приборов осциллографы С8-46/2 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
