Описание

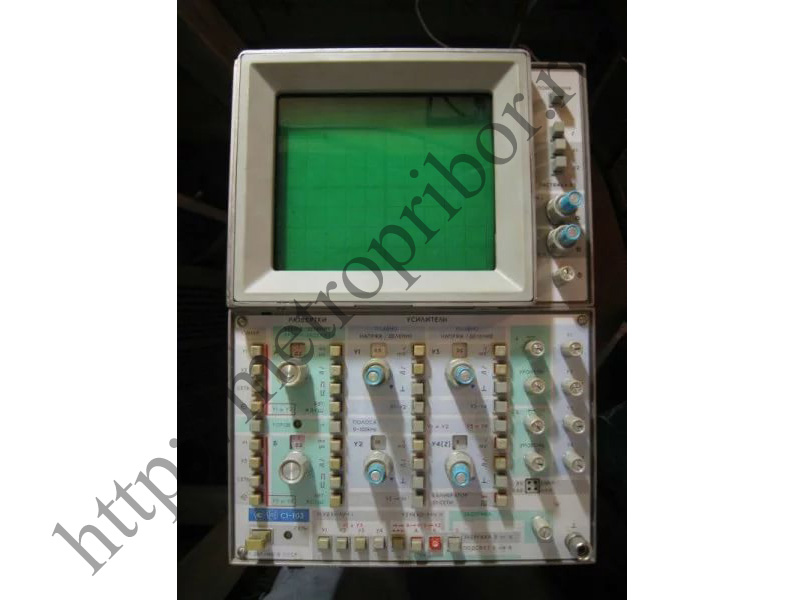

С1-103 предназначен для исследования четырех сигналов с амплитудами 0,2 мВ-300 В и длительностями 0,4 мкс -5 с в одном или двух временных масштабах. Отличается широкими функциональными возможностями, высокой чувствительностью, большой рабочей частью экрана, простотой обслуживания и ремонта, небольшими габаритными размерами и массой, высокой технологичностью изготовления. Осциллограф имеет: четыре усилителя вертикального отклонения, два из которых имеют дифференциальные входы; две независимые развертки; внешнюю модуляцию яркости луча; поиск положения луча в случае выхода изображения за пределы экрана ЭЛТ; автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от устанавливаемого коэффициента развертки. Основные данные С1-103 Вертикальное отклонение Полоса пропускания 0-10 МГц Коэффициент отклонения 0,05-0,2 мВ/дел (0-1 МГц), 0,5 мВ/дел-20 В/дел (0-10 МГц) Погрешность коэффициентов отклонения 4% Режим работы коммутатора: канал у 1 на луч 1 и канал У2 на луч П, канал У1, У 2, УЗ и У4 совместно или в любой комбинации, коммутация каналов У1 и У 2 и (или) УЗ и У4 поочередная или прерывистая Входное полное сопротивление 1 МОм/60 пФ (с делителем 10 МОм/20 пФ) Горизонтальное отклонение Коэффициент разверток (основной и задержанной) 0,1 мкс/дел - 5 с/дел с 5-кратной растяжкой Погрешность коэффициентов развертки 4% Режим работы разверток: развертка А на луч Т и развертка Б на луч II, развертка А на луч I и луч II, развертка Б на луч I и луч II, запуск развертки Б задерживается от развертки А и развертка Б работает на лучи I и II, развертка А подсвечивается задержанной разверткой Б Синхронизация: внутренняя - при изображении 9 мм в диапазоне частот до 10 МГц, внешняя - сигналами с амплитудой 0,5-10 В и частотой до 10 МГц Режим запуска развертки: автоколебательный, ждущий, однократный Тип индикатора - ЭЛТ 17Л04И Рабочая часть экрана 100x120 мм Питание 220 В, 50-60 Гц Потребляемая мощность 130 В · А Габаритные размеры 200x280x480 мм Масса 17 кг.
