Описание

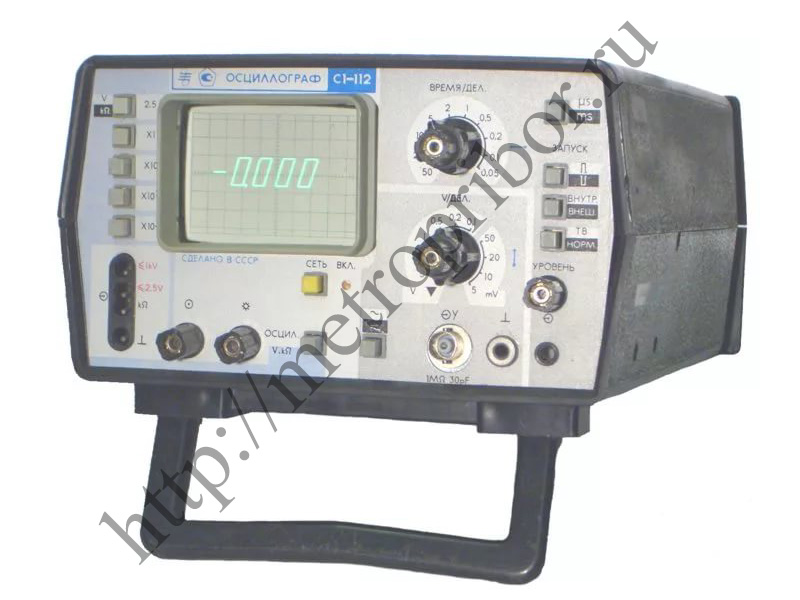

Предназначен для исследования и измерения сигналов в режиме осциллографа и в режиме мультиметра. Канал вертикального отклонения Полоса пропускания 0-10 МГц Коэффициент отклонения (Коткл.) 5 мВ/дел…5В/дел (шаг 1-2-5) Погрешность установки Коткл. ±4…6%, ±6…8% с делителем 1:10 Время нарастания ? 35нс Осциллограф С1-112 предназначен для исследования и измерения сигналов в режиме осциллографа и в режиме мультиметра. В осциллографическом режиме исследуются сигналы в амплитудном диапазоне от 5 мВ до 250В и во временном диапазоне от 120нс до 0.5с с частотой до 10 МГц. В режиме мультиметра измеряется напряжение постоянного тока от 1 мВ до 1000В и активные сопротивления от 1 Ом до 2,5 МОм с цифровым отсчетом на экране ЭЛТ. Осциллографы С1-112 рассчитаны на использование в лабораторных и цеховых условиях. - Полоса пропускания 0-10 МГц - Чувствительность 5 мВ/дел - ТВ-синхронизация (кадровыми синхроимпульсами) - Встроенный цифровой мультиметр - Измерение постоянного напряжения до 1000В и сопротивления постоянному току до 2.5 МОм - Компактный (ЭЛТ 40?60 мм) - Масса 3,6кг - Технические данные - Канал вертикального отклонения - Полоса пропускания 0-10 МГц - Коэф. отклонения (Коткл.) 5 мВ/дел…5В/дел (шаг 1-2-5) - Погрешность установки Коткл. ±4…6%, ±6…8% с делителем 1:10 - Время нарастания ? 35нс - Выброс ? 10% - Входной импеданс 1 МОм/30пФ - Задержка изображения ? 20нс Макс. входное напряжение 250В (при переменной составляющей ? 30В). Канал горизонтального отклонения Коэф. развертки (Кразв.) 0,05 мкс/дел…50 мс/дел (шаг 1-2-5) Погрешность установки Кразв. ±4% ±5% при 0.05 мкс/дел. Режимы запуска развертки Автоколебательный Синхронизация Источники синхронизации. Внутренний, ТВ-сигнал, внешний. Частота внеш. синхронизации 20Гц…10 МГц (синусоидальный или импульсный сигнал). Уровень внеш. синхронизации 0.5В…5В ЭЛТ. Размер экрана 6.6?10 дел. (40?60 мм) Ширина луча ? 0.8 мм. Режим Мультиметра (постоянное напряжение): Диапазон напряжений 1 мВ…1000В. Предел измерения 2.5В/25В/250B/2500B. Погрешность измерения ±(1% + 250ед.) Макс. входное напряжение 1200В. Входной импеданс 10 МОм. Сопротивление Диапазон сопротивлений 1Ом…2500кОм. Предел измерения 2.5кОм/25кОм/250кОм/2500кОм Погрешность измерения ±(2% + 500ед.) Дисплей Тип индикаторов Синтез цифровых символов на экране ЭЛТ. Формат индикации 4 разряда, индикация полярности и перегрузки. Общие данные. Напряжение питания прибора С1-112: 110В/220В/240В ± 10%, 50/60Гц. Потребляемая мощность 24ВА. Габаритные размеры 190?110?250 мм. Масса 3,6кг
