Описание

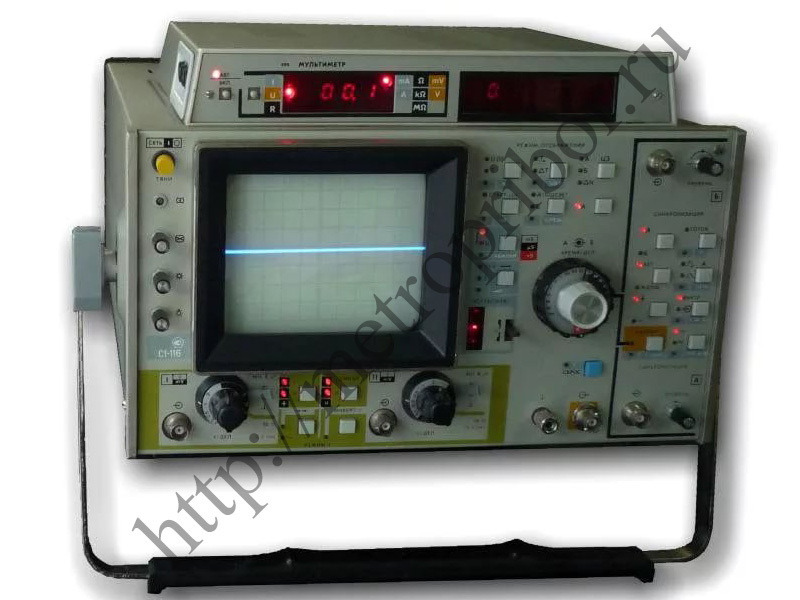

2 канала по 250 МГц, 5 мВ/дел - 2 В/дел, 10 нс/дел - 0,1 с/дел, встроенный мультиметр с цифровой индикацией - измерение: напряжение 10 мВ - 200 В, ток 10 мА - 2 А, сопротивление 10 Ом - 2 Мом.Назначение осциллографа С1-116 Осциллограф двухканальный С1-116 - прибор общего применения представляет собой мощный микропроцессорный измерительный инструмент. Позволяет производить исследования формы и параметров одного или двух непрерывных и импульсных (в том числе редко повторяющихся и однократных) сигналов с высокой точностью измерения в широкой полосе частот. Полоса пропускания 250 МГц и коэффициент отклонения 5 мВ/дел обеспечивают точные измерения высокочастотных сигналов малых уровней. Функциональные дополнительные возможности осциллографа С1-116 Возможность выбора входного импеданса 1 МОм или 50 Ом улучшает измерительные качества осциллографа и расширяет его применение. Возможность отображения результатов измерения амплитудных и временных параметров сигналов на цифровом табло при использовании экрана ЭЛТ как нуль – индикатора повышает точность измерений. Существует возможность измерения напряжения, тока и сопротивления с помощью встроенного мультиметра с автоматическим выбором пределов измерения и отображением результатов на отдельном цифровом табло. Предусмотрена возможность фотографирования осциллограмм. Имеются выходы для запуска внешних устройств. Наличие развертки А, развертки А подсвеченной разверткой Б, развертки Б задержанной, смешанной, растянутой разверток, аналоговой и цифровой задержки развертки позволяет наблюдать сигнал одновременно в двух масштабах времени, обеспечить повышение точности измерения временных интервалов в любом из каналов и между двумя точками, расположенными в разных каналах, сместить линию развертки на экране на N импульсов (событий) влево, обеспечить объем N-го импульса (события) для его изображения, наблюдать одновременно два сигнала, разнесенных на N импульсов (событий). Любые значения, получающиеся в процессе измерения временных интервалов и напряжений можно представить в виде 100% значения, что обеспечивает возможность измерения любых амплитудных и временных параметров сигнала в процентах от основных параметров амплитуды и периода повторения, представлять на цифровом табло результаты измерения временных интервалов, частоты и амплитуды исследуемых сигналов.
