Описание

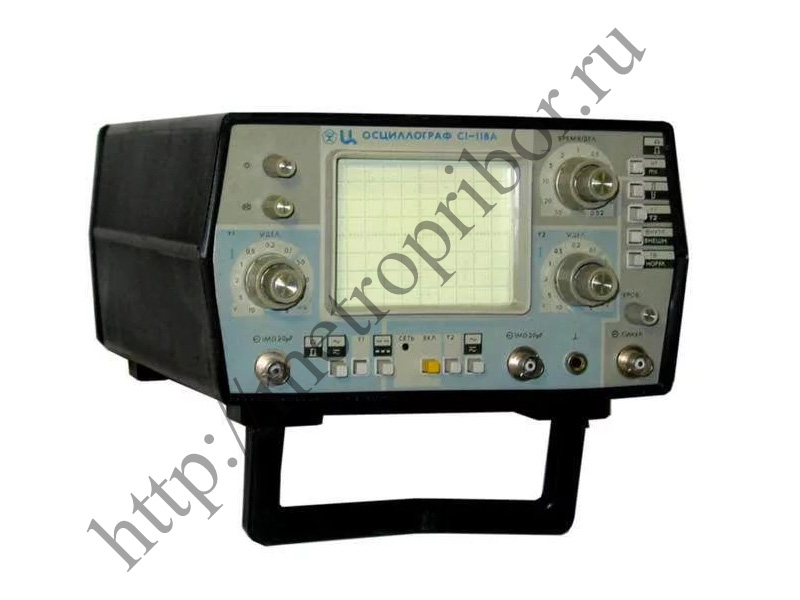

Осциллограф С1-118А предназначен для наблюдения и измерения электрических сигналов с амплитудой 5 мВ - 400 В и длительностью 80 нс - 0,5 с. Благодаря малым габаритам и низкой стоимости, прибор С1-118А используется в службах ремонта электронной радиоапаратуры, радиолюбителями и в учебных заведениях. Полоса пропускания 0-20 МГц. Время нарастания ПХ 35 нс. Коэффициенты отклонения 5 мВ/дел - 5 В/дел развертки 0,02 мкс/дел - 50 мс/дел Пределы основной погрешности коэффициентов отклонения развертки ±4 % Входное сопротивление, емкость 1 МОм, 30 пФ Калибратор Выходное напряжение импульсы прямоугольной формы с амплитудой 12 В, (погрешность ±2 %) Рабочая часть экрана 60х80 мм Питание 220±22 В, 50±0,5 Гц или 60±0,6 Гц Потребляемая мощность 28 В*А Масса 4 кг. Габариты 120х210х300 мм.
