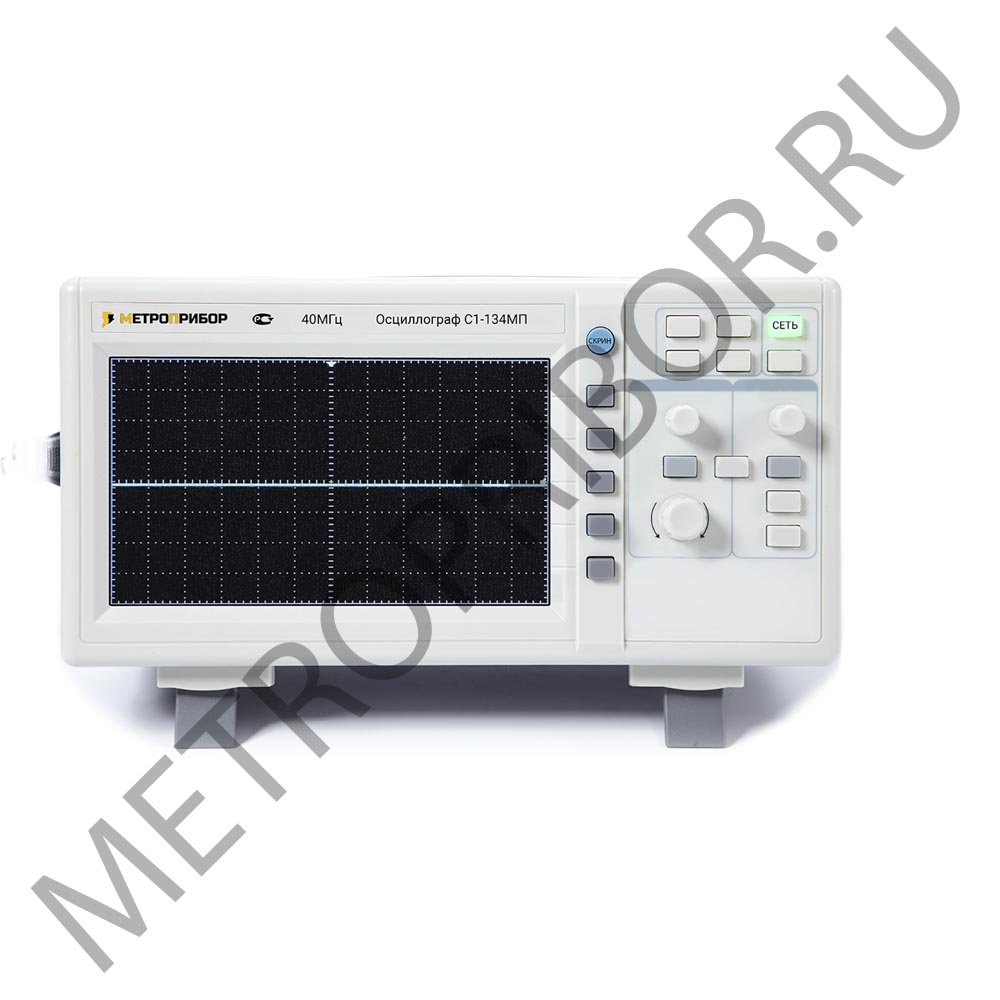

Осциллограф С1-134МП

Осциллограф универсальный С1-134МП предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллограф универсальный С1-134МП применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации. Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Осциллограф универсальный С1-134МП имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло. ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-134МП   ? Количество каналов: 2 ? Полоса пропускания: 0 МГц … 40 МГц ? ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ? Технология поверхностного монтажа ? Встроенный 6-разрядный частотомер ? ТВ-синхронизация ? ALT функция запуска ? Выходной сигнал: ось Z, канал 1 (CH1) ? Масштабирование развертки: х 10 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-134МП    ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)    Типпрямоугольный, 6 дюймов    Экспозиционная площадь8 х 10 дел (1 дел = 1 см)    Ускоряющее напряжение12 кВ    Интенсивность и фокусировканепрерывно регулируемые на передней панели    Ротация лучарегулируется на передней панели    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ    Чувствительность1 мВ /дел … 5 В /дел ±3% (12 диапазонов, шаг 1-2-5)    Регулировка коэффициента? 2.5:1    Полоса пропускания (-3 дБ) х10 МГц … 40 МГц (открытый вход) 10  Гц … 40 МГц (закрытый вход)    Время нарастания? 9.5 нс    Входной импеданс~ 1 МОм ±3% /25 пФ ±5 пФ    Вход усилителяоткрытый (DC), закрытый (АС), заземленный (GND)    Максимальное входное напряжение400 В при 1 кГц    Режим работыканал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ    Коэффициент развертки0.1 мкс /дел … 0.1 с /дел    Точность±3% ±5% при масштабировании    Регулировка коэффициента? 2.5:1    Масштабирование развертких 10    Максимальный коэффициент развертки10 нс /дел    СИНХРОНИЗАЦИЯ    Режимавтоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)    Источник синхронизацииканал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)    Полярность синхронизации«+» или «-»    Чувствительность (20 Гц … 2 МГц)0.5 дел (CH1, CH2) 2.0 дел (ALT) 0.2 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)    Чувствительность (2 МГц … 20 МГц)1.5 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)    Чувствительность (20 МГц … 40 МГц)2.0 дел (CH1, CH2) 3.0 дел (ALT) 0.8 дел (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)    ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ    Входной импеданс1 МОм ±3% /25 пФ ±5 пФ    Максимальное входное напряжение300 В при 1 кГц    ЧАСТОТОМЕР    Разрядность6-разрядный    Точность1 Гц (0 МГц … 1 МГц), 10 Гц (1 МГц … 10 МГц), 100 Гц (10 МГц … 40 МГц)    Чувствительностьтак же, как у системы запуска    РЕЖИМ X-Y    Чувствительность5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)    Частотный диапазон X-входа500 кГц    Сдвиг фазы?3° (50 кГц)    ОСЬ Z    Чувствительность5 Впик-пик    Полярностьотрицательная    Входной импеданс47 кОм    Используемый частотный диапазон~ 2 МГц    Максимальное входное напряжение30 В при 1 кГц    КАЛИБРАТОР    Форма сигналаположительный меандр    Частота1 кГц    Выходное напряжение2 Впик-пик ±2% ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-134МП   ? Питание: 110 … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2Гц, 60 Гц ±2 Гц ? Габаритные размеры: 316х132х410 мм ? Вес: 7.8 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-134МП   ? Осциллограф универсальный С1-134МП ? Делитель, 2 шт ? Кабель питания ? Руководство по эксплуатации
