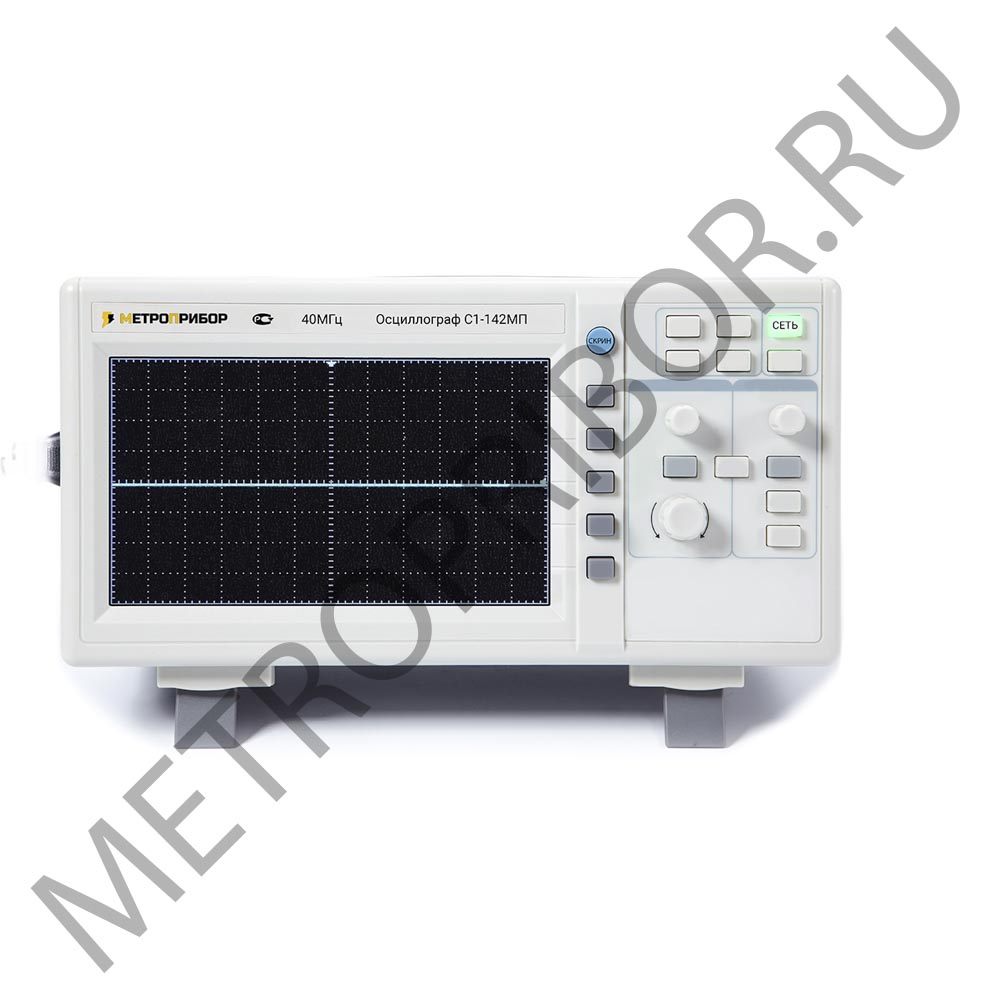

Осциллограф С1-142МП

Осциллограф сервисный С1-142МП предназначен для исследования электрических сигналов в полосе пропускания от 0 МГЦ до 40 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф сервисный С1-142МП характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами, а также имеет встроенный 6-разрядный частотомер. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА СЕРВИСНОГО С1-142МП   ? Количество каналов: 2 ? Полоса пропускания: 0 МГц … 40 МГц ? ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ? Высокая чувствительность по вертикали: до 20 В /дел ? ALT функция запуска ? Выходной сигнал: ось Z, канал 1 (CH1) ? ТВ-синхронизация, режим Y-X ? Масштабирование развертки: х 10 ? Встроенный 6-разрядный частотомер ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА СЕРВИСНОГО С1-142МП    ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)    Типпрямоугольный, 6 дюймов    Экспозиционная площадь8 х 10 дел (1 дел = 1 см)    Ускоряющее напряжение12 кВ    Z-ВХОД    Входное сопротивление~ 47 кОм    Входной уровень? 5 Впик-пик    Частотный диапазон2 МГц    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ    Y-ATTпереключатель    Чувствительностьх1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов) х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)    Полоса пропускания (-3 дБ) х10 МГц … 40 МГц (открытый вход) 10  Гц … 40 МГц (закрытый вход)    Полоса пропускания (-3 дБ) х50 МГц … 7 МГц (открытый вход) 10  Гц … 7 МГц (закрытый вход)    Время нарастаниях1: ? 8.75 нс х5: ? 25 нс    Входной импеданс~ 1 МОм /25 пФ    Максимальное входное напряжение400 В при 1 кГц    Вход усилителяоткрытый (DC), закрытый (АС), заземленный (GND)    Режим работыканал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ    Коэффициент развертки0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании    Точность±3% ±5% при масштабировании    Масштабирование развертких 10    Максимальный коэффициент развертки20 нс /дел    Линейность развертки±5% ±10% при масштабировании    СИНХРОНИЗАЦИЯ    Режимавтоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)   Источник синхронизацииканал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)    Вход усилителязакрытый (AC)    Полярность синхронизации«+» или «-»    Чувствительность (20 Гц … 2 МГц)0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)    Чувствительность (2 МГц … 20 МГц)1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT)    ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ    Входной импеданс1 МОм ±3% /25 пФ ±5 пФ    Максимальное входное напряжение400 В при 1 кГц    РЕЖИМ X-Y    Чувствительность5 мВ /дел … 5 В /дел ±4%    Частотный диапазон X-входа500 кГц    Сдвиг фазы?3° (50 кГц)    ВЫХОДНОЙ СИГНАЛ    Выход сигнала канала 1    КАЛИБРАТОР    Форма сигналаположительный меандр    Частота1 кГц    Выходное напряжение2 Впик-пик ±2%    ЧАСТОТОМЕР    Разрядность6-разрядный    Полоса пропускания10 Гц … 40 МГц ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА СЕРВИСНОГО С1-142МП   ? Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ? Габаритные размеры: 310х150х455 мм ? Вес: 8 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА СЕРВИСНОГО С1-142МП   ? Осциллограф сервисный С1-142МП ? Делитель, 2 шт ? Кабель питания ? Руководство по эксплуатации
