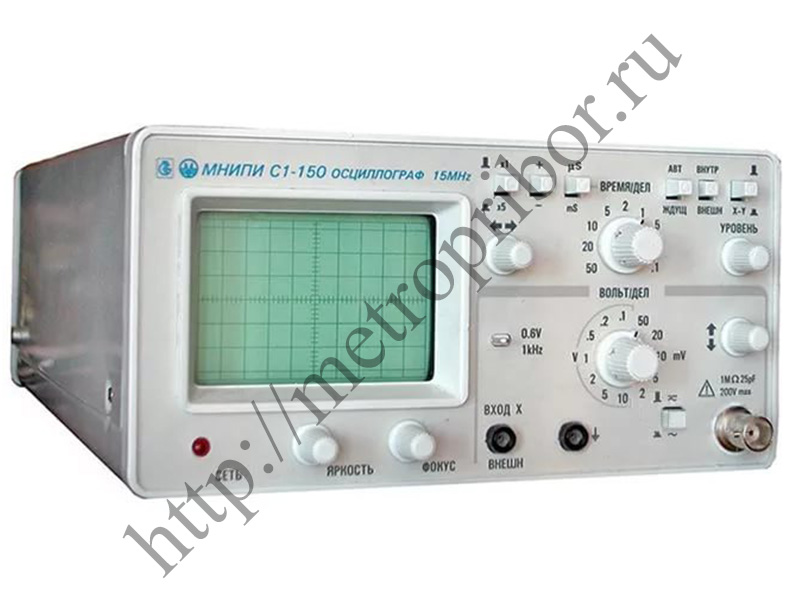

Осциллограф С1-150

Осциллограф С1-150 - сервисный аналоговый осциллограф, предназначен для исследования электрических сигналов в полосе пропускания 0-15 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Предназначен для оперативного ремонта бытовой радиоэлектронной техники, решения несложных задач производства и использования в учебных и любительских целях.   Технические характеристики С1-150:   Вертикальное отклонение: Число каналов   1 Полоса пропускания  0-15 Мгц Коэффициенты отклонения  2 мВ/дел-10В/дел (шаг 1-2-5) Погрешность установки  ±5% Время нарастания ПХ  <= 24 нс Входной импеданс  1 МОм/25 пф, (с делителем1:10 -10 МОм/15 пФ) Входное напряжение: с открытым входом  <= 90 В с закрытым входом  <= 200 В с делителем 1:10  <= 250 В Режимы по вертикали  вход открытый, закрытый Горизонтальное отклонение: Коэффициенты развёртки  0,1 мкс/дел-50 мс/дел (шаг 1-2-5) Погрешность установки  ± 5% , с растяжкой ±7% Растяжка развёртки  x 5 Режимы развёртки  автоколебательный, ждущий Синхронизация: Источники  внутренний, внешний Внешняя синхронизация  10 Гц-15 МГц, 0,2-10 В Задержка изображения    Режим X-Y  в полосе 100 кГц, коэф. отклонения 300 мВ/дел Общие характеристики: Экран  40x60 мм Встроенный калибратор частота "меандра"-(1000 ±15) Гц, амплитуда-(0,6 ±0,009) В Питание 220 В ±10%, 50 Гц Потребляемая мощность 25 ВА Габаритные размеры (HxWxD) 98x180x325 мм Масса 2,8 кг Условия эксплуатации: Рабочая температура 10-35 °С Влажность 80% при 25 °С
