Описание

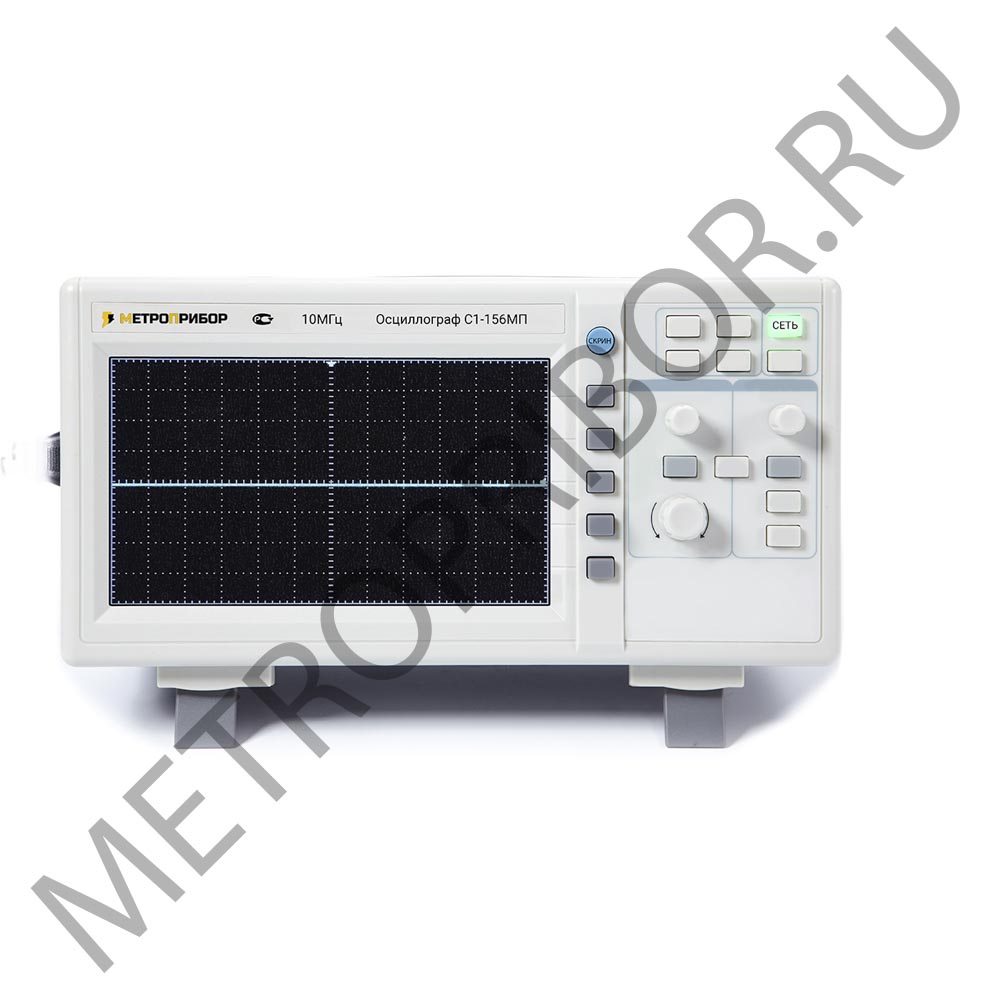

Осциллограф универсальный С1-156МП предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-156МП ? Количество каналов: 1 ? Полоса пропускания: 0 МГц … 10 МГц ? ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм) ? Чувствительность: 5 мВ /дел ? ТВ-синхронизация, режим X-Y ? Простота в эксплуатации ? Высокая стабильность ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-156МП ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) Типкруглая, 3 дюйма Экспозиционная площадь8 х 10 дел (1 дел = 6 мм) Ускоряющее напряжение1.3 кВ КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Чувствительность5 мВ /дел … 5 В /дел ±3% Полоса пропускания (-3 дБ)0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) Максимальное входное напряжение400 В Вход усилителяоткрытый (DC), закрытый (АС), заземленный (GND) Входной импеданс1 МОм ±3% /30 пФ ±5 пФ Регулировка коэффициента2.5:1 КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки0.1 мкс /дел … 0.1 с/дел ±3% Регулировка коэффициента2.5:1 СИНХРОНИЗАЦИЯ Режимавтоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) Источник синхронизациивнутренний (INT), сеть (LINE), внешний (EXT) Полярность синхронизации«+» или «-» Чувствительность1 дел (INT) 0.3 В (EXT) 2 дел (TV) ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ Входной импеданс1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение160 В РЕЖИМ X-Y Чувствительность0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) Частотный диапазон (-3 дБ)0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) Сдвиг фазы? 3° (50 кГц) КАЛИБРАТОР Форма сигналаположительный меандр Частота1 кГц ±2% Выходное напряжение0.5 Впик-пик ±2% ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-156МП ? Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц ? Габаритные размеры: 140х196х225 мм ? Вес: 3 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-156МП ? Осциллограф универсальный С1-156МП ? Делитель ? Кабель питания ? Руководство по эксплуатации
