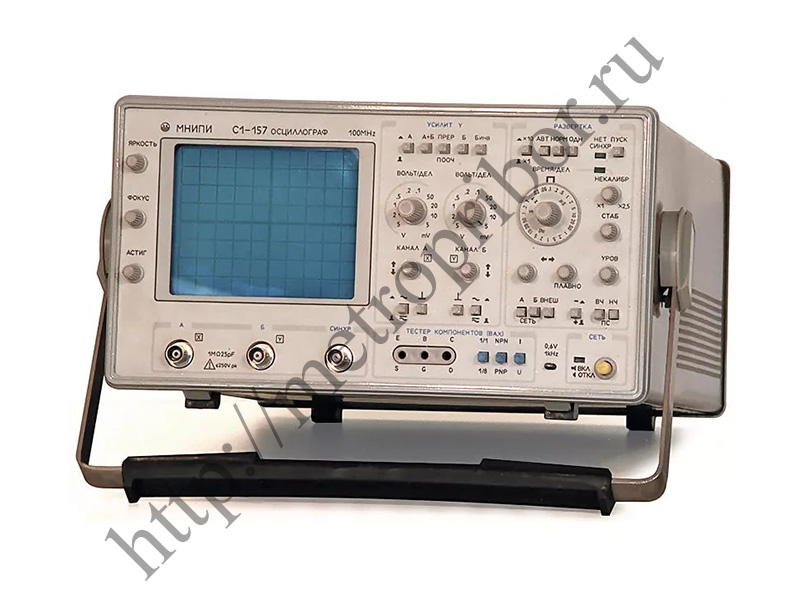

Осциллограф С1-157

2 канала, 100 МГц, встроенный тестер компонентов, X - Y, погрешн. - 3%, П-169х338х395, Масса 8 кг. Для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот 0...100 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ), наблюдения периодических и однократных сигналов и измерения их параметров при помощи курсоров в полосе частот 0...10 МГц в цифровом режиме, а также для измерения параметров двух- и трехполюсников при помощи тестера компонентов, для ремонта, наладки, технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи. Тестер предназначен для наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилизаторов (до 12В), светодиодов, тунельных диодов, переходов Б-Э и Б-К биополярных транзисторов; проверять исправность p- n переходов путем сравнения с аналогичными в исправной схеме; прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах – определять статический коэффициент передач, в схеме с ОЭ ( h21 или bст), коэффициент передачи в инверсном режима, напряжение Эрли, пробивное напряжение К-Э перехода; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока. Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в пары. Особенности: - Типаналоговый, стационарный - Полоса пропускания100 МГц - Синхронизацияавто, ждущий, однократный - Дисплейлучевая трубка - Режимы работырастяжка - Количество каналов2
