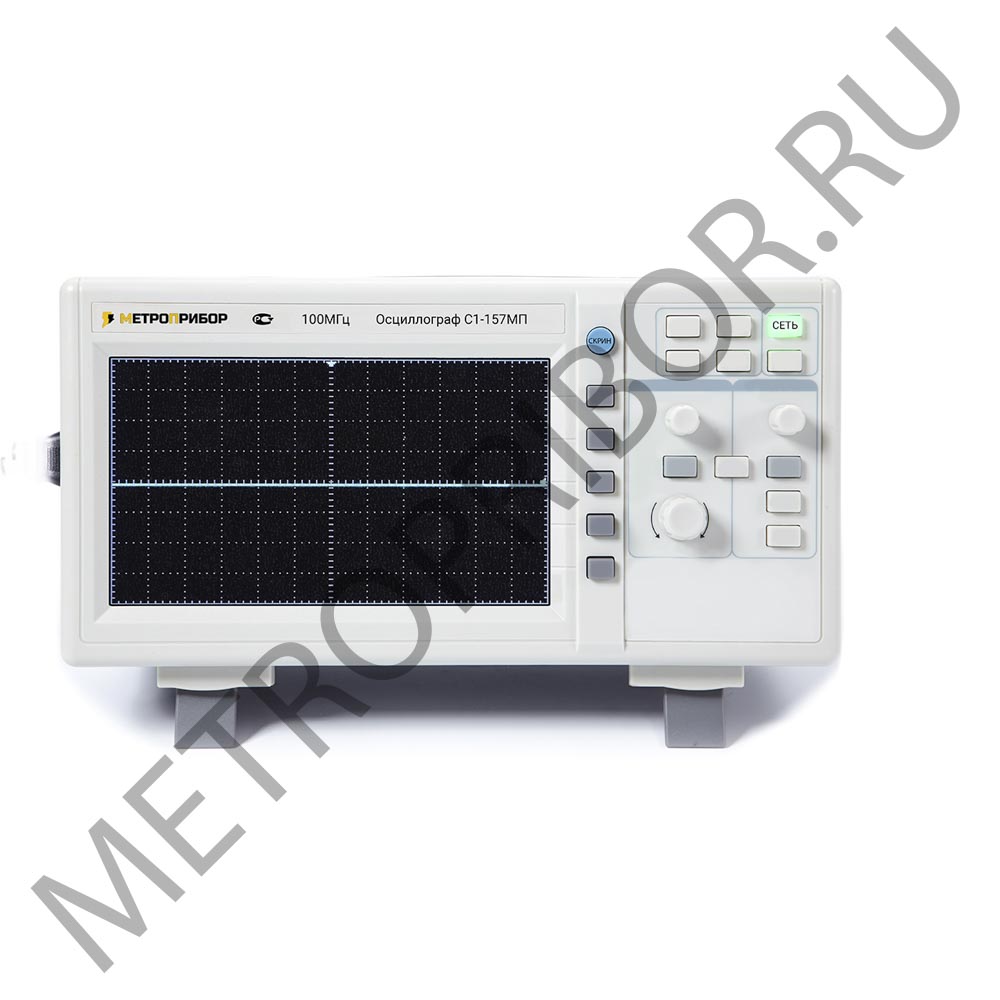

Осциллограф С1-157МП

Двухканальный осциллограф С1-157МП предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 15 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 50 нс до 0,2 с. Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.   Технические характеристики: * Число каналов: 2. * Полоса пропускания: 100 МГц. * Напряжение питания: ~220 В / 50 (60) Гц. * Потребляемая мощность: 55 В·А. * Температура эксплуатации: +5 … +40 °C. * Относительная влажность: 85% при температуре +25 °C. * Время непрерывной работы в рабочих условиях: 8 ч. * Габаритные размеры: 360х150х450 мм. * Масса: 8 кг. Вертикальное отклонение:  * Режимы работы: наблюдение сигналов по каналам 1 и 2; наблюдение суммы сигналов каналов 1 и 2; наблюдение сигналов каналов поочередно и прерывисто; инвертирование сигнала в канале 2; одновременное отображение сигнала канала 1 (2) в двух масштабах времени: ?1; ?10; просмотр телевизионного сигнала. * Диапазон значений коэффициентов отклонения, (10 калиброванных положений соответственно ряду чисел 1, 2, 5):   - без делителя: 5 мВ/дел … 5 В/дел;   - с делителем 1:10: до 50 В/дел. * Пределы допускаемого значения основной погрешности коэффициентов отклонения:   - без делителя: ? ±5%;   - с делителем 1:10: ? ±7%. * Пределы допускаемого значения погрешности коэффициентов отклонения в рабочих условиях применения:    - без делителя: ? ±7%;   - с делителем 1:10: ? ±9%. Параметры входов: * Виды входов: открытый и закрытый. * Активное входное сопротивление:    - непосредственного входа: 1 ±0.03 МОм;   - с делителем 1:10: 10 ±0.3 МОм. * Входная емкость:   - непосредственного входа: 25 ±5 пФ;   - с делителем 1:10: 20 ±5 пФ. * Коэффициент развязки между каналами вертикального отклонения:   - в диапазоне частот до 30 МГц: ? 1000;   - в диапазоне частот до 100 МГц: ? 400. Тракт горизонтального отклонения (развертка): * Режимы работы: автоколебательный; ждущий; ТВ – сигнал; блокировка уровня запуска. * Диапазон значений коэффициентов развертки, (21 положение соответственно ряду чисел 1, 2, 5):   - без растяжки: 50 нс/дел … 0,2 с/дел;   - с растяжкой «?10»: от 5 нс /дел. * Пределы допускаемого значения основной погрешности коэффициентов развертки:   - без растяжки: ? ±5%;   - с растяжкой «?10»: ? ±10%. * Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях применения:    - без растяжки: ? ±7%;   - с растяжкой «?10»: ? ±12%. * Плавная регулировка коэффициентов отклонения относительно калиброванного значения: ? 2.5 раз. * Диапазон коэффициентов отклонения усилителя горизонтального отклонения: 5 мВ/дел … 5 В/дел. * Полоса пропускания усилителя горизонтального отклонения: ? 10 Гц … 1 МГц. Параметры внутренней синхронизации: * Виды синхронизации: сигналом канала 1; сигналом канала 2; от сети; от внешнего источника. * Диапазон частот гармонического сигнала: 20 Гц …100 МГц. * Минимальный уровень синхронизации:    - в диапазоне частот гармонического сигнала 20 Гц … 20 МГц и для импульсного сигнала длительностью 10 нс и более: 0.8 дел;   - в диапазоне частот гармонического сигнала 20 … 100 МГц: 2 дел. * Максимальный уровень синхронизации в диапазоне частот гармонического сигнала 20 Гц …100 МГц и для импульсного сигнала длительностью 10 нс и более: 8 дел. * Нестабильность синхронизации: ? 0.1 дел. Параметры внешней синхронизации:  * Диапазон частот гармонического сигнала: 20 Гц …100 МГц. * Минимальный уровень синхронизации амплитудой:    - в диапазоне частот гармонического сигнала 20 Гц … 20 МГц: 0.2 В;   - в диапазоне частот 20 … 100 МГц: 0.8 В. * Максимальный уровень синхронизации в диапазоне частот 20 Гц … 100 МГц: 10 В. * Нестабильность синхронизации: ? 0.1 дел. Параметры сигнала модуляции: * Амплитуда: 0.5 … 5 В. * Диапазон частот: 20 Гц … 5 МГц. Параметры сигнала калибратора: * Форма выходного сигнала: меандр. * Амплитуда сигнала: 2 ±0.04 В. * Частота следования: 1 ±0.02 кГц.
