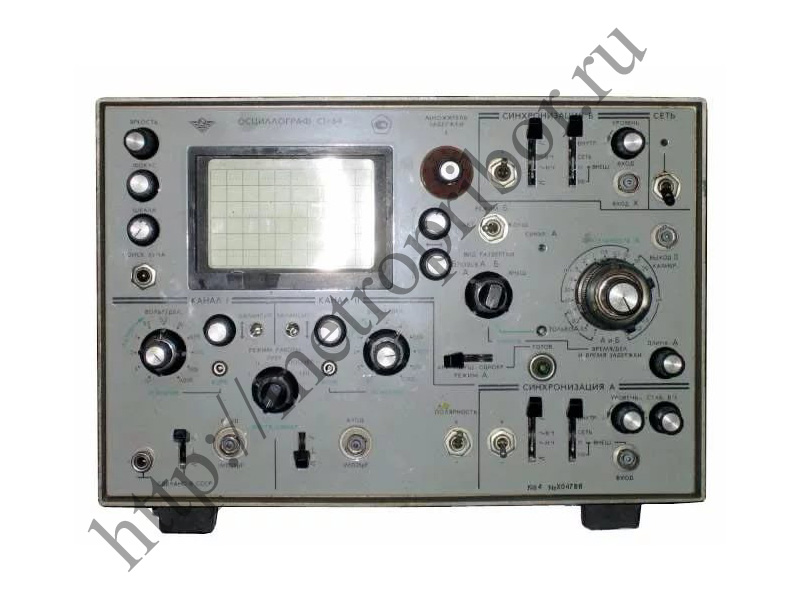

Осциллограф С1-64

Осциллограф универсальный С1-64 предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ.  Осциллограф универсальный С1-64 применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации.  Может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Осциллограф универсальный С1-64 имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА С1-64:Канал вертикального отклонения: * Число каналов: 2. * Полоса пропускания: 20 МГц. * Коэффициент отклонения: 1 мВ…5 В/дел (12 ступ. с шагом 1-2-5). * Регулировка коэффициента: ? 2.5:1. * Погрешность: ±3. * Время нарастания: ? 17,5 нс. * Входной импеданс: 1 МОм/25 пФ. * Макс. амплитуда: 400 В (пост.+перем.). * Режимы работы: канал 1, канал 2, оба канала, сложение каналов. Канал горизонтального отклонения: * Коэффициент развертки: 0,2 мкс…0,5 с/дел. * Регулировка коэффициента: ? 2.5:1. * Масштабирование: х10. * Погрешность: ±3 %. Синхронизация:  * Режимы: авто, норм., single,TV-V, TV-H. * Вид синхронизации: канал 1, канал 2, сеть, внешний вход. * Вход внешней синхронизации: 1 МОм/25 пФ, макс. амп. 300 В (пост.+перем.). Режим X-Y: * Входы: канал 1 - вход X, канал 2 - вход Y. * Чувствительность: 5 мВ...5 В/дел, 10 ступеней с шагом 1-2-5. * Полоса пропускания: 500 кГц. * Сдвиг фазы: менее 3°. * Максимальное вх. напряжение: 30 В (DC + AC пик). Z-вход: * Частотный диапазон: 2МГц. * Входной уровень: 5 В пик-пик (сигнал отрицательной полярности усиливает свечение). * Входное сопротивление: 47 кОм. Частотомер: * Дисплей: 6 разрядов. * Частотный диапазон: 1Гц (0-1МГц), 10Гц (1МГц-10МГц), 100Гц (10МГц-60МГц). Общие характеристики: * Экран: ЭЛТ, 8х10 см, ДЕЛ=10мм. * Сигнал калибратора: прямоугольный импульс, 1 кГц, 2 В. * Питание: 220 В, 50/60 Гц. * Габаритные размеры: 316х132х410мм. * Масса: 7,8 кг.
