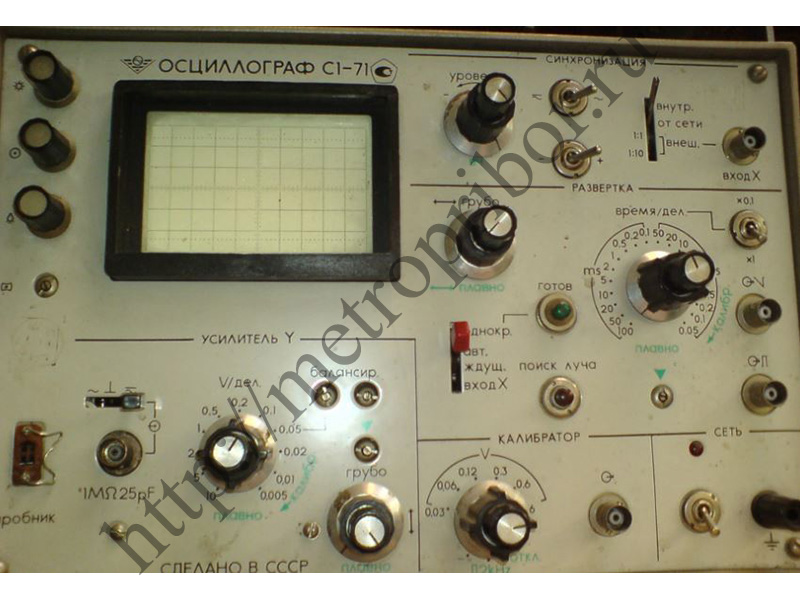

Осциллограф С1-71

Осциллограф С1-71 универсальный предназначен для исследования формы электрических сигналов в диапазоне частот от постоянного тока до 100 МГц путем визуального наблюдения или при помощи фотографирования, измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2?10-8с до 1с. Технические характеристики приборов осциллографы С1-71 универсальные: Предназначен для исследования формы электрических сигналов в диапазоне частот от постоянного тока до 100 МГц путем визуального наблюдения или при помощи фотографирования, измерения амплитуд в диапазоне от 0,01В до 60В и временных интервалов от 2?10-8с до 1с; Условия эксплуатации осциллографа: — температура окружающей среды — от -10°С до +40С при относительной влажности 65%±15%; — максимальная влажность — до 95% при температуре +30С±2°С; — атмосферное давление — 750 мм.рт.ст; При работе в странах с тропическим климатом рекомендуется эксплуатация прибора осциллограф С1-71 универсальный в помещениях с кондиционированием воздуха; В случае эксплуатации осциллографа во влажном тропическом климате в обычных комнатных условиях без кондиционирования воздуха необходимо дополнительное включение осциллографа на время не менее двух часов с целью его прогрева; Рабочая часть экрана прибора осциллограф С1-71 универсальный: — по горизонтали — 80 мм (10 делений); — по вертикали — 48 мм (6 делений); Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерение исследуемого прибором осциллограф С1-71 универсальный сигнала на наиболее быстрой развертке — не более 100Гц; Ширина линии луча, определяемая размытостью и расфокусировкой, — не более 0,8 мм; Скорость записи при фотографировании однократных процессов на пленку КН-4 — не менее 150 км/с; Полоса пропускания усилителя горизонтального отклонения прибора осциллограф С1-71 универсальный — не менее 2 МГц от постоянного тока; Подъем амплитудно-частотной характеристики в полосе пропускания не превышает ±15% по отношению к 0,15 МГц; Минимальный коэффициент отклонения тракта горизонтального отклонения прибора осциллограф С1-71 универсальный — не более 0,4 «V/ДЕЛ.«; Время установления переходной характеристики тракта вертикального отклонения — не более 20нс; Время нарастания переходной характеристики усилителя вертикального отклонения не более: — 4нс — в положении «0,005» переключателя «V/дел»; — 3,5нс — в остальных положениях переключателя «V/дел»; — 4,5нс -в положениях «0,005, 2, 5, 10» переключателя «V/дел» и 4нс в остальных положениях переключателя «V/дел» для прибора осциллограф С1-71 универсальный с пробником И22.746.021 и делителем 1:10 И22.727.057; Примечание. В некалиброванном положении ручки усилителя Y «ПЛАВНО» время нарастания переходной характеристики не гарантируется; Выброс на переходной характеристике усилителя вертикального отклонения прибора осциллограф С1-71 универсальный не более: — 5% — во всех положениях переключателя «В/ДЕЛ»; — 6% — с пробником И22.746.021; — 7% — с выносным делителем напряжения 1:10 И22.727.057; Спад вершины переходной характеристики прибора осциллограф С1-71 универсальный (при закрытом входе) при длительности испытательного импульса 2 мс- не более 10%. Периодические и случайные отклонения (фон сети, шум и т. д.) на линии луча — не более 2%; Неравномерность вершины переходной характеристики (отражения, синхронные наводки) — не более 3%; Параметры входов прибора осциллограф С1-71 универсальный: — усилителя вертикального отклонения: — входное активное сопротивление — 1 МОм±0,02 МОм с выходной емкостью 25пФ±2,5пФ; — входное активное сопротивление с выносным делителем напряжения 1:10 И22.727.057 — 1 МОм±0,025 МОм с входной емкостью 10пФ±2,5 пФ; — входное активное сопротивление с пробником И22.746.021 1 МОм±0,025 МОм с входной емкостью не более 5пФ; — внешней синхронизации и входа «X» при открытом входе: — входное активное сопротивление — 1 ±0,025 МОм с входной емкостью не более 30пФ; — «Z» — входное активное сопротивление — 0,047 МОм±0,01 МОм; Коэффициенты отклонения прибора осциллограф С1-71 универсальный должны быть: 0,005В/дел; 0,01В/дел; 0,02В/дел; 0,05В/дел; 0,1В/дел; 0,2В/дел; 0,5В/дел; 1В/дел; 2В/дел; 5В/дел и 10В/дел; Основная погрешность коэффициентов отклонения — не более ±3%, для прибора с делителем 1:10 И22.727.057 и пробником И22.746.021 — не более ±5%; Погрешность коэффициентов отклонения в рабочих условиях эксплуатации — не более ±5%, для прибора осциллограф универсальный С1-71 с делителем 1:10 И22.727.057 и пробником И22.746.021 — не более ±7%; Пределы перемещения луча обеспечивают: — смещение по вертикали должно быть не менее двух значений номинального вертикального отклонения; — совмещение начала и конца рабочей части развертки с центром экрана; Совпадение луча ЭЛТ с горизонтальными вертикальными линиями шкалы прибора осциллограф С1-71 универсальный в пределах рабочей части экрана обеспечивается с точностью не хуже 0,5 мм; Допускаемое суммарное значение постоянного и переменного напряжений на входах трактов вертикального и горизонтального отклонений прибора осциллограф С1-71 универсальный со связью по переменному току, а также с делителем 1:10 И22.727.057 и пробником И22.746.021 (с насадкой И26.451.013) — не более 150В Максимальное напряжение исследуемого прибором осциллограф С1-71 универсальный сигнала не превышает: — на входе тракта вертикального отклонения — 60В; — на входе тракта горизонтального отклонения — 40В; — на входе делителя 1:10 И22.727.057 — 60В; — на входе пробника: — без делителей — 0,6В; — с делителем 1:10 (И26.451.014) — 6В; — с делителем 1:100 (И’26.451.014–01) — 60В; Рабочая часть экрана: — по горизонтали — 80 мм (10 делений); — по вертикали — 48 мм (6 делений) Смещение луча приборов осциллографы С1-71 универсальные из-за дрейфа усилителя вертикального отклонения после 15 минут прогрева — не более: — 2 мВ (0,4дел.) в течение 1 минуты работы при кратковременном дрейфе; — 12 мВ (2,4дел.) в течение 1 часа работы при долговременном дрейфе; Смещение луча при изменении напряжения питающей сети на ±10% — не более 2 мВ (0,4дел.) за 1 минуту; Внутренний источник калиброванного напряжения приборов осциллограф универсальный С1-71 генерирует П-образные импульсы с периодом времени 0,5 мс и выдает постоянные напряжения положительной полярности с амплитудами: 0,03В; 0,06В; 0,12В; 0,3В; 0,6В и 6В; Погрешность амплитуды и периода повторения импульсов калибратора — не более: — в нормальных условиях — ±1,5%; — в рабочих условиях эксплуатации — ±2%; Асимметрия импульсов прибора осциллограф С1-71 универсальный — не более 20%. Основная погрешность измерения амплитуд синусоидальных сигналов в диапазоне частот от 0 МГц до 20 МГц и амплитуды импульсного сигнала величиной от 0,01В до 60 В с длительностью импульсов от 20нс до 1?109нс — не более ±5% при высоте изображения до 6 делений; Погрешность измерения амплитуд в рабочих условиях эксплуатации прибора осциллограф С1-71 универсальный — не более ±10%; Коэффициенты развертки должны быть — 0,05 мкс/дел, 0,1 мкс/дел, 0,2 мкс/дел, 0,5 мкс/дел, 1 мкс/дел, 2 мкс/дел, 5 мкс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел, 0,1 мс/дел, 0,2 мс/дел, 0,5 мс/дел, 1 мс/дел, 20 мс/дел, 50 мс/дел, 1000 мс/дел, 10 мкс/дел, 20 мкс/дел, 50 мкс/дел; Основная погрешность коэффициентов развертки прибора осциллограф С1-71 универсальный должна быть не более: — ±6% — в положении «х0,1» множителя развертки для 0,05 мкс/дел; — ±5% — в положениях «х0,1» и «х1» множителя развертки для остальных коэффициентов развертки; Погрешность коэффициентов развертки в рабочих условиях эксплуатации прибора осциллограф С1-71 универсальный не превышает: — ±8% — в положении «х0,1» множителя развертки для коэффициента развертки 0,05 мкс/дел; — ±7% — в положениях «х0,1» и «х1» для остальных коэффициентов развертки; Примечание. Рабочей частью развертки является участок длиной 80 мм от ее начала, за исключением 70нс начального участка; Погрешность измерения прибором осциллограф С1-71 универсальный временных интервалов для диапазона калиброванных скоростей разверток от 10нс/дел. до 100 мс/дел. при измеряемом размере изображения по горизонтали от 4 делений до 10 делений рабочего участка развертки — не более: — основная — ±6%; — в рабочих условиях эксплуатации — ±10%; На скорости развертки 5нс/дел при измеряемом размере изображения по горизонтали от 4 делений до 10 делений погрешность измерения прибором осциллограф С1-71 универсальный временных интервалов — не более: — основная — ±10%; — в рабочих условиях эксплуатации — ±12%; Внутренняя синхронизация развертки прибора осциллограф С1-71 универсальный осуществляется: — синусоидальными сигналами в полосе частот от 3?10-6 МГц до 25 МГц при минимальном и максимальном уровнях 4,8 мм и 48 мм соответственно; — синусоидальными сигналами прибора осциллограф С1-71 универсальный в полосе частот от 25 МГц до 100 МГц при минимальном и максимальном уровнях от 10 мм до 48 мм соответственно; — сигналом питающей сети частотой 50Гц и 400Гц; — импульсными сигналами обеих полярностей длительностью 10нс и более с максимальной частотой повторения не менее 15 МГц при минимальном и максимальном уровнях от 10 мм до 48 мм соответственно; Нестабильность запуска развертки прибора осциллограф С1-71 универсальный — не более 1нс; В режиме автозапуска синхронизация осуществляется сигналом при минимальной частоте следования не более 100Гц; Внешняя синхронизация развертки прибора осциллограф С1-71 универсальный осуществляется: — синусоидальными сигналами в полосе частот от 3?10-6 МГц до 25 МГц при минимальном и максимальном уровнях амплитуды от 0,2В до 5В соответственно; — синусоидальными сигналами прибора осциллограф универсальный С1-71 в полосе частот от 25 МГц до 100 МГц при минимальном и максимальном уровнях амплитуды от 0,5В до 5В соответственно; — импульсными сигналами обеих полярностей длительностью 10нс и более с максимальной частотой повторения не менее 15 МГц при минимальном и максимальном уровнях амплитуды от 0,5В до 5В соответственно; Нестабильность запуска развертки прибора осциллограф С1-71 универсальный — не более 1нс; В режиме автозапуска синхронизация осуществляется сигналами при минимальной частоте следования не более 100Гц; Параметры сигналов прибора осциллограф С1-71 универсальный для синхронизации внешних устройств: — на гнезде «V " развертки: — амплитуда напряжения пилообразной формы в пределах от 5В до 10В на нагрузке 0,01 МОм с параллельной емкостью 50пФ; — на гнезде «П» развертки: — амплитуда напряжения в пределах от 6В до 12В на нагрузке 0,01 МОм с параллельной емкостью 50пФ; При нажатии кнопки «ПОИСК ЛУЧА» прибора осциллограф С1-71 универсальный изображение сигнала должно появиться в пределах рабочей части экрана; Регулировка по яркости должна менять яркость изображения от полного отсутствия до удобной для наблюдения; Регулировка освещенности шкалы прибора осциллограф С1-71 универсальный должна менять освещение шкалы от полного его отсутствия до удобного освещения для отсчета по шкале; Допустимый уровень напряжения радиопомех прибора осциллограф С1-71 универсальный должен быть не более: — 80дБ — на частотах от 0,15 МГц до 0,5 МГц; — 74дБ — на частотах от 0,5 МГц до 2,5 МГц; — 66дБ — на частотах от 2,5 МГц до 20 МГц; Прибор не должен создавать акустические шумы более 60дБ на расстоянии 1 м от прибора; Задержка изображения сигнала прибора осциллограф С1-71 универсальный в тракте вертикального отклонения должна обеспечивать просмотр фронтов исследуемого сигнала на рабочей частоте развертки; Прибор осциллограф универсальный С1-71 должен сохранять свои технические характеристики в пределах норм, установленных в технических условиях после замены в нем электронно-лучевой трубки; Допускается подрегулировка с помощью имеющихся органов подстройки, предусмотренная принципиальной схемой прибора и инструкцией по эксплуатации прибора осциллограф С1-71 универсальный; Амплитуда входного сигнала канала «Z», обеспечивающая наблюдение яркостных меток с частотой от 20?10-6 МГц до 10 МГц: — минимальная — не более 2В; — максимальная — не менее 8В; Изоляция цепи питания между входом сетевого кабеля прибора осциллограф С1-71 универсальный и корпусом прибора выдерживает без пробоя испытательное переменное напряжение: — в нормальных условиях — 1000В (эфф); — при повышенной влажности — 600В (эфф) Сопротивление изоляции указанной цепи прибора осциллограф С1-71 универсальный относительно корпуса — не менее: — в нормальных условиях — 20 МОм; — при повышенной температуре — 5 МОм. Время самопрогрева прибора осциллограф С1-71 универсальный — не более 15 минут; Прибор питается от сети напряжением: — 220В±22В с частотой 50Гц±0,5Гц и содержанием гармоник до 5%; — 115В±5,75В или 220В±11В с частотой 400Гц±12Гц и содержанием гармоник до 5%; Мощность, потребляемая прибором осциллограф С1-71 универсальный от сети при номинальном напряжении — не более 150В?А; Прибор осциллограф С1-71 универсальный допускает непрерывную работу в рабочих условиях в течение не менее 8 часов; Наработка на отказ — не менее 1000 часов; Габаритные размеры прибора осциллограф С1-71 универсальный — не более 348?220?509 мм; Габаритные размеры укладочного ящика — не более 524?301?628 мм; Габаритные размеры транспортной тары с укладочным ящиком — не более 629?442?771 мм; Габаритные размеры транспортной тары прибора осциллограф С1-71 универсальный с картонной коробкой — 494?415?838 мм; Масса прибора — не более 19кг; Масса прибора в укладочном ящике — не более 38кг; Масса прибора осциллограф С1-71 универсальный в транспортной таре — не более 80кг; Срок хранения прибора — не менее 5 лет; Срок службы прибора осциллограф С1-71 универсальный — не менее 7 лет; Технический ресурс — не менее 5000 часов; При излучении прибора осциллограф С1-71 универсальный следует дополнительно пользоваться схемами электрическими принципиальными; В связи с постоянной работой по совершенствовании изделия, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения; Изготовитель гарантирует соответствие качества прибора осциллограф С1-71 универсальный требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
