Описание

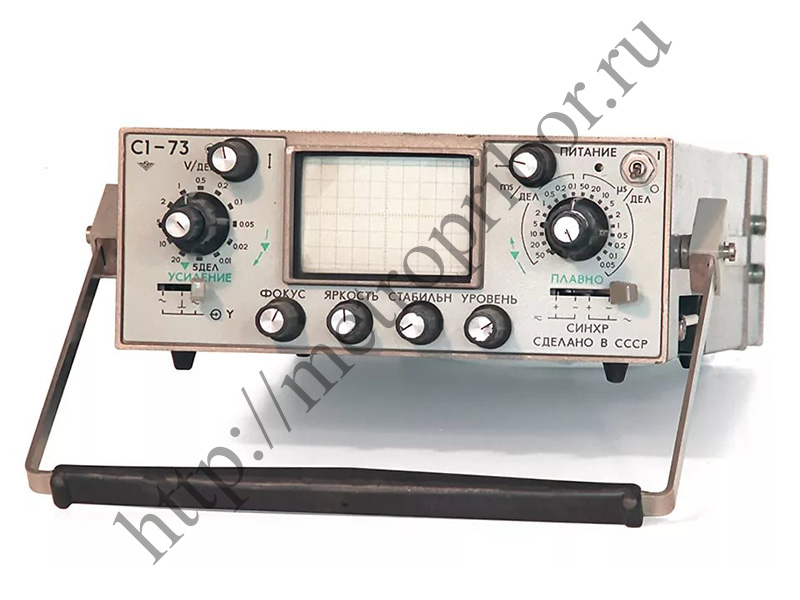

Осциллограф С1-73 предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров. Технические характеристики осциллографв С1-73 Количество лучей (каналов) ЭЛТ однолучевой Диапазон измеряемых напряжений 20 мВ – 350 В Диапазон измеряемых интервалов времени 0,4 мкс – 0,5 с Полоса пропускания 0 – 5 Мгц Время нарастания ПХ 70 нс Погрешность измерения амплитуды сигнала не более 15 % Погрешность измерения интервалов времени не более 10 % Выброс на ПХ не более 5% Ширина линии луча 0,8 мм Рабочая площадь экрана по горизонтали 60 мм Рабочая площадь экрана по вертикали 36 мм Напряжение питающей сети 220 В, 50 Гц; 115 В, 400 Гц Потребляемая мощность 30 В*А Диапазон рабочих температур -30 + 50 °С ПАРАМЕТРЫ КАНАЛА Y Чувствительность канала 10 мВ/дел – 20 В/дел Входное сопротивление канала 1 МОм Входная емкость канала 35 пФ ПАРАМЕТРЫ КАНАЛА X Длительность развертки минимальная 0,1 мкс/дел Длительность развертки максимальная 0,05 с/дел Амплитуда сигналов внешней синхронизации 0,5 – 50 В Диапазон частот внешней синхронизации 10 гц – 5 МГц Входное сопротивление внешней синхронизации 50 КОм, 30 пФ; 750 КОм 5 пФ (с делителем) ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ Частота сигнала калибровки меандр, 1 КГц Напряжение сигнала калибровки 1 В Масса 4,5 кг Габариты 245х90х310 мм.
