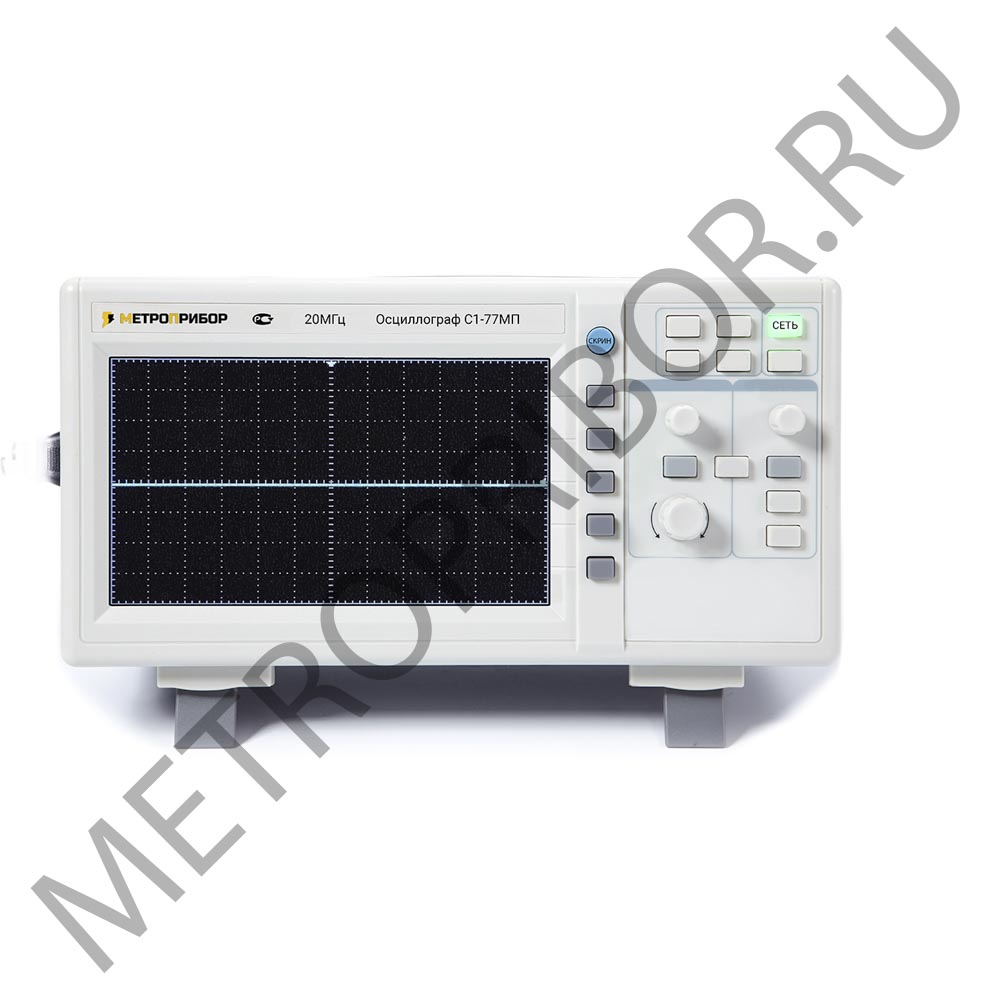

Осциллограф С1-77МП

Осциллограф универсальный С1-77МП предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик. Осциллограф универсальный С1-77МП быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-77МП   ? Количество каналов: 2 ? Полоса пропускания: 0 МГц … 20 МГц ? ЭЛТ: 6 дюймов (8 х 10 дел) ? Расширенная чувствительность по вертикали: до 20 В /дел ? ТВ-синхронизация, режим Y-X ? Масштабирование развертки: х 10 ? Автоматическая синхронизация, фиксация уровня ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-77МП ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)    Типпрямоугольный, 6 дюймов    Экспозиционная площадь8 х 10 дел (1 дел = 2 см)    Ускоряющее напряжение2 кВ    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ    Чувствительностьх1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5) х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)    Полоса пропускания (-3 дБ) х10 МГц … 20 МГц (открытый вход) 10  Гц … 20 МГц (закрытый вход)    Полоса пропускания (-3 дБ) х50 МГц … 7 МГц (открытый вход) 10  Гц … 7 МГц (закрытый вход)    Время нарастаниях1: ? 17.5 нс х5: ? 50 нс    Входной импеданс~ 1 МОм ±3% /25 пФ ±5 пФ    Максимальное входное напряжение400 В при 1 кГц    Вход усилителяоткрытый (DC), закрытый (АС), заземленный (GND)    Режим работыканал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ    Коэффициент развертки0.2 мкс /дел … 0.5 с /дел ~  50 мс /дел при масштабировании    Точность±3% ±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)    Масштабирование развертких 10    Максимальный коэффициент развертки20 нс /дел    Линейность развертки±5% ±10% при масштабировании    СИНХРОНИЗАЦИЯ    Режимавтоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)   Источник синхронизацииканал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT)    Вход усилителязакрытый (AC)    Полярность синхронизации«+» или «-»    Чувствительность (5 Гц … 10 МГц)1 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT)    Чувствительность (10 МГц … 20 МГц)1.5 дел (CH1, CH2) 3.0 дел (ALT) 300 мВ (EXT)    ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ    Входной импеданс1 МОм ±3% /25 пФ ±5 пФ    Максимальное входное напряжение400 В при 1 кГц    РЕЖИМ X-Y    Чувствительность5 мВ /дел … 5 В /дел ±4%    Частотный диапазон X-входа500 кГц    Сдвиг фазы?3° (50 кГц)    ВЫХОДНОЙ СИГНАЛ    Выход сигнала канала 1    КАЛИБРАТОР    Форма сигналаположительный меандр    Частота1 кГц    Выходное напряжение2 Впик-пик ±2% ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-77МП   ? Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ? Габаритные размеры: 310х145х450 мм ? Вес: 8 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО С1-77МП   ? Осциллограф универсальный С1-77МП ? Делитель, 2 шт ? Кабель питания ? Руководство по эксплуатации
