Описание

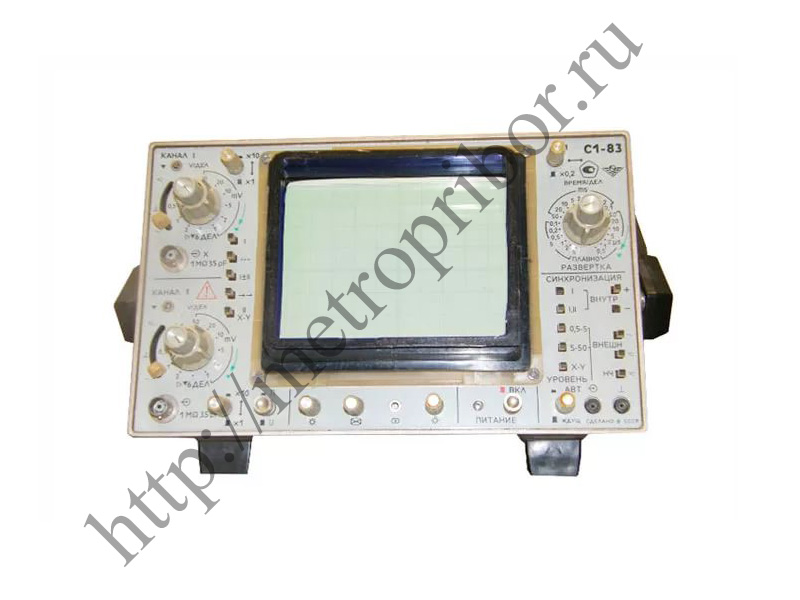

2 канала 5 МГц, большой экран. Осциллограф С1-83 предназначен для визуального наблюдения и исследования электрических сигналов в диапазоне частот (0 - 5) МГц путем: - измерения амплитудных и временных параметров исследуемого сигнала - одновременного изображения двух исследуемых сигналов на одной развертке - изображения функциональных зависимостей между двумя сигналами в режиме X-Y. С1-83 позволяет производить измерения напряжений в диапазоне 400 мкВ - 200 В и временных интервалов в диапазоне 400 нс - 20 с. Применяется в лабораторных, цеховых и полевых условиях. Основные технические характеристики С1-83: Вертикальное отклонение Число каналов 2 Полоса пропускания (0 - 5) МГц Время нарастания ПХ 70 нс Коэффициент отклонения 0,1 мВ/дел - 2 В/дел (ряд 1-2-5) основная погрешность ±4% Максимально допустимое суммарное значение постоянного и переменного напряжения: на входах I и II 160 В на входе делителя 1:10 200 В Входной импеданс: непосредственный вход 1 MОм/35 пФ с делителем 1:10 10 MОм/15 пФ Горизонтальное отклонение Режим работы: автоколебательный, ждущий Коэффициент развертки (0,5 - 5*106) мкс/дел основная погрешность ±5% основная погрешность при использовании множителя развертки ±8% Внешняя синхронизация: диапазон частот 1 Гц - 5 МГц амплитуда (0,5 - 50) В Калибратор Форма: П-образные импульсы Амплитуда (0,03; 0,3; 1) В Частота 1 кГц Погрешность напряжения и частоты ±2,5% Размер ЭЛТ 120х100 мм (10х8 дел.) Ширина луча 0,8 мм Питание: 220 В, 50 Гц; 115 или 220 В, 400 Гц; =27 В Потребляемая мощность 50 В · А Потребляемый ток 1,2 А (от =27 В) Габариты 438х303х200 мм Масса 10 кг
