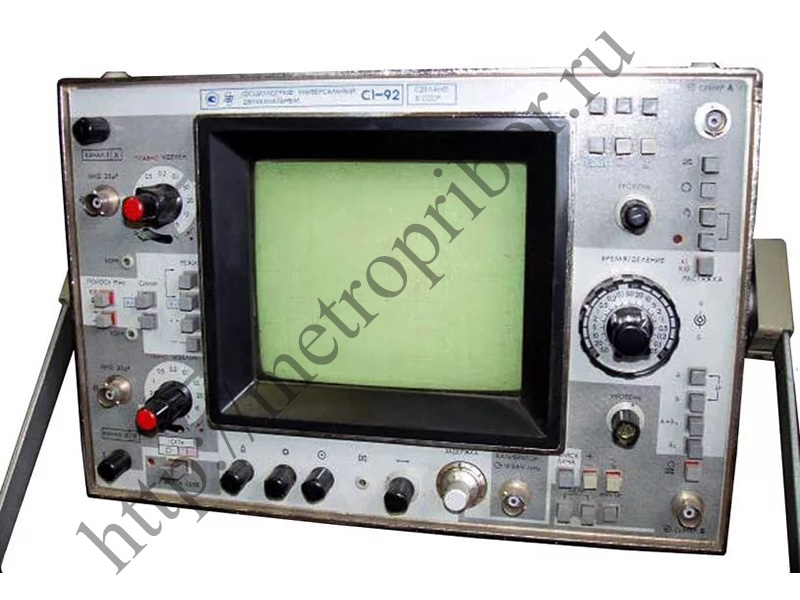

Осциллограф С1-92

С1-92 предназначен для исследования одного или одновременно двух сигналов с амплитудой 15 мВ-200 В и длительностью 20 нс-0,5 с. Обеспечивает изображение двух сигналов в различных временных масштабах, одновременное изображение двух сигналов на основной развертке и детальное исследование любой части сигнала с помощью задержанной развертки. В приборе предусматриваются возможность высвечивания яркостных меток на экране ЭЛТ и поиск луча в случае, когда изображение находится за пределами рабочей части ЭЛТ. Основные данные Вертикальное отклонение  Полоса пропускания 0-100 МГц  Время нарастания ПХ 3,5 нс  Коэффициент отклонения 5 мВ/дел -5 В/дел  Погрешность 4%  Входное сопротивление и емкость: 1 МОм, 20 пФ; 10 МОм, 11 нФ (с делителем 1:10) Горизонтальное отклонение  Коэффициенты разверток А и Б 5 нс/дел-0,5 с/дел (с 10-кратной растяжкой)  Погрешность: 4; 4-6% (с растяжкой)   временных интервалов 1%  Входное сопротивление и емкость: 1 МОм, 20 пФ
