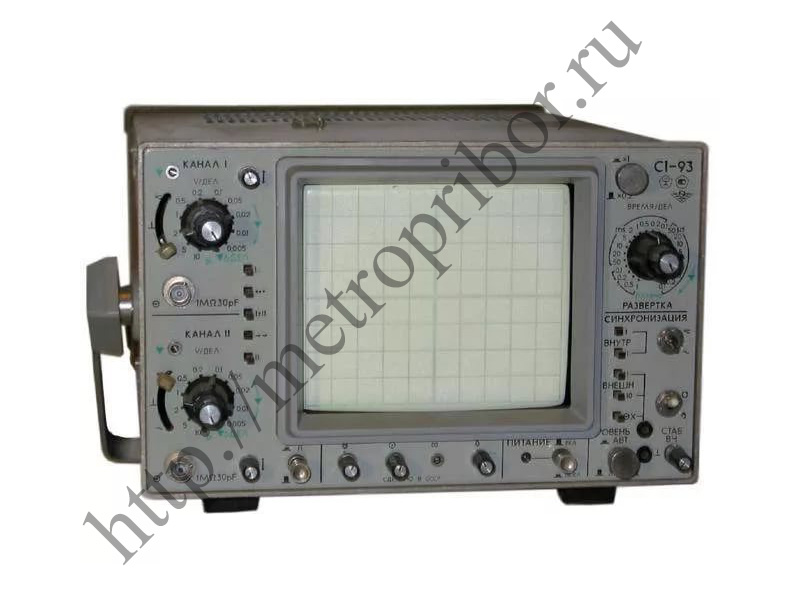

Осциллограф С1-93

2 канала 0 МГц-15 МГц, большой экран. Входное сопротивление - 1 МОм±0,02 МОм; 1 МОм±0,02 МОм (с выносным делителем 1:10). Емкость - 30пФ±3пФ; 12пФ (с выносным делителем 1:10). Габариты: 308х180,5х438 мм. Масса: 10 кг. Замена: С1-123, С1-125, С1-128, С1-137, С1-139А. Осциллограф С1-93 универсальный предназначен для визуального наблюдения и исследования электрических сигналов в диапазоне частот 0 МГц-15 МГц, измерения размахов в диапазоне от 0,01В до 200В и временных интервалов от 0,8?10-7с до 1,0с. Относится II классу точности, предназначен для использования при разработке, настройке и регулировке электронных схем, для поверки и ремонта контрольно-измерительной аппаратуры и различных устройств автоматики как в лабораторных, так и в полевых условиях. Технические характеристики:   Вертикальное отклонение   Полоса пропускания - 0 МГц-15 МГц; Время нарастания ПХ - 70нс; Коэффициент отклонения - 0,005В/дел., 0,01В/дел., 0,02В/дел., 0,05В/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел., 10В/дел.; Входное сопротивление С1-93 - 1 МОм±0,02 МОм; 1 МОм±0,02 МОм (с выносным делителем 1:10); Емкость С1-93 - 30пФ±3пФ; 12пФ (с выносным делителем 1:10). Горизонтальное отклонение   Коэффициент развертки - 0,1мкс/дел., 0,2мкс/дел., 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел.,20мкс/дел., 50мкс/дел., 100мкс/дел., 200мкс/дел., 500мкс/дел., 1?103мкс/дел., 2?103мкс/дел., 5?103мкс/дел., 1?104мкс/дел., 2?104мкс/дел., 5?104мкс/дел., 1?105мкс/дел., 2?105мкс/дел., 5?105мкс/дел., 1?106мкс/дел.;   Предел допускаемой основной погрешности коэффициентов развертки, кроме 2?105мкс/дел., 5?105мкс/дел., 1?106мкс/дел.:        - ±4% - без растяжки;      - ±6% - с растяжкой;      - в рабочем диапазоне влияющего фактора ±8% - без растяжки;      - в рабочем диапазоне влияющего фактора ±10% - с растяжкой;   Рабочая часть экрана - 120х100; Питание С1-93:        - напряжением 220В±22В, 49,5Гц-60,5Гц с содержанием гармоник до 5%;      - напряжением 115В±5,75В и 220В±11В, 400Гц±10Гц с содержанием гармоник до 5%;      - от источника постоянного тока напряжением 24В±2,4В;   Потребляемая мощность - 55В?А; Ток, потребляемый от источника постоянного тока при напряжении 24В не превышает 1,2А; Рекомендуемая замена: С1-125, С1-139А, С1-128 Масса: 10 кг. Габариты: 308х180,5х438 мм.
