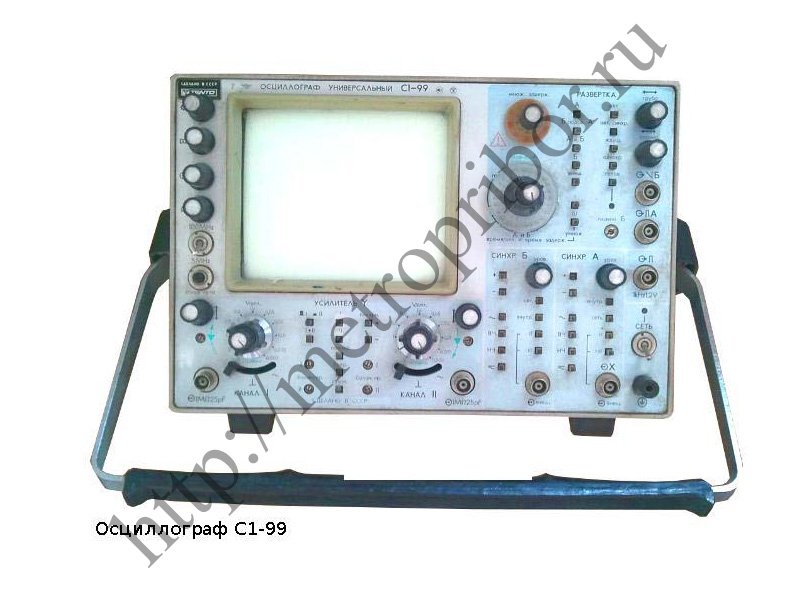

Осциллограф С1-99

Осциллограф универсальный С1-99 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 100 МГц. Прибор применяют при настройке, контроле и исследовании радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условиях.

С1-99 позволяет измерять амплитудные и временные параметры сигналов, одновременно отображать два исследуемых сигнала на одной развертке и подробно анализировать отдельные участки сложного сигнала с помощью задержанной развертки.

Измерительные возможности

• Измерение амплитудных параметров исследуемого сигнала в диапазоне 0,008-40 В.
• Измерение временных интервалов в диапазоне 2·10^-8-0,5 с.
• Одновременное изображение двух исследуемых сигналов на одной развертке.
• Детальное исследование любой части сложного сигнала при помощи задержанной развертки.
• Наблюдение периодических электрических процессов.
• Наблюдение однократных электрических процессов.

Вертикальное отклонение

• Число каналов вертикального отклонения - 2.
• Полоса пропускания - 0-100 МГц.
• Время нарастания переходной характеристики - 3,5 нс.
• Коэффициент отклонения - 2 мВ/дел-5 В/дел.
• Последовательность установки коэффициента отклонения - ряд 1-2-5.
• Основная погрешность коэффициента отклонения - ±4%.
• Максимально допустимое суммарное значение постоянного и переменного напряжения на входах I и II - 150 В.
• Максимально допустимое суммарное значение постоянного и переменного напряжения на входе делителя 1:10 - 200 В.

Входные параметры

• Входной импеданс непосредственного входа - 1 МОм/25 пФ.
• Входной импеданс с делителем 1:10 - 1 МОм/12 пФ.

Горизонтальное отклонение и развертка

• Режимы работы горизонтального отклонения - канал I, канал II, канал I и канал II, канал II подсвечивает развертку канала I, внешний.
• Коэффициент развертки - 0,05 мкс/дел-1 с/дел.
• Основная погрешность коэффициента развертки - 4%.
• Основная погрешность при использовании множителя развертки - 7%.
• Поддерживается задержанная развертка для детального исследования выбранного участка сигнала.

Внешняя синхронизация

• Диапазон частот внешней синхронизации - 1 Гц-100 МГц.
• Амплитуда сигнала внешней синхронизации - 0,4-20 В.

Замена и аналоги

• Заменяет приборы - С1-31, С1-64А, С1-64, С1-71 и С1-79.
• Рекомендуемая замена - С1-120, С1-126 и С1-152.

Особенности прибора

• Универсальный двухканальный осциллограф для сигналов до 100 МГц.
• Работа с периодическими и однократными электрическими процессами.
• Полоса пропускания 0-100 МГц.
• Время нарастания переходной характеристики 3,5 нс.
• Диапазон измерения амплитудных параметров 0,008-40 В.
• Диапазон измерения временных интервалов 2·10^-8-0,5 с.
• Коэффициент отклонения 2 мВ/дел-5 В/дел.
• Коэффициент развертки 0,05 мкс/дел-1 с/дел.
• Одновременное отображение двух сигналов на одной развертке.
• Задержанная развертка для анализа фрагментов сложного сигнала.
• Применение в лабораторных, цеховых и полевых условиях.
