Описание

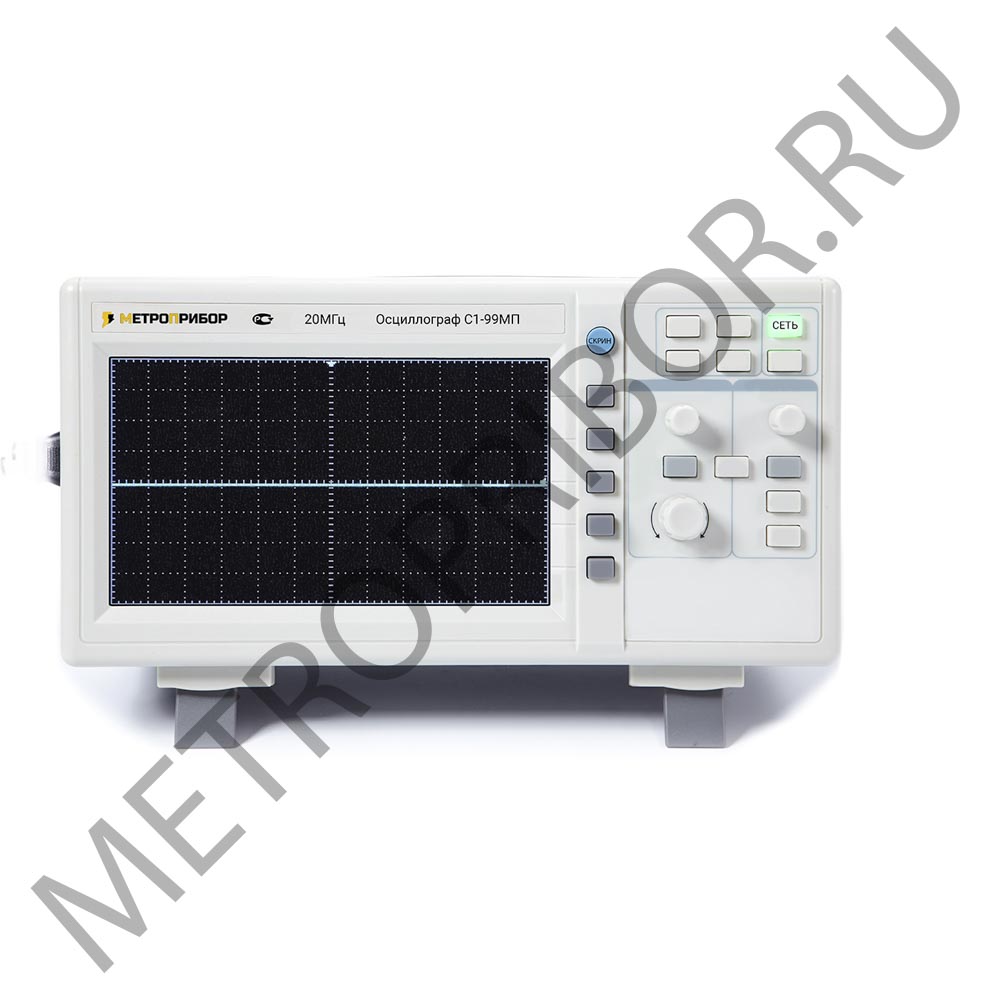

Осциллограф сервисный двухканальный С1-99МП предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф сервисный двухканальный С1-99МП имеет встроенный тестер компонентов, который позволяет только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары. Осциллограф универсальный С1-99МП характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА СЕРВИСНОГО ДВУХКАНАЛЬНОГО С1-99МП ? Количество каналов: 2 ? Полоса пропускания: 0 МГц … 40 МГц ? ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см) ? ALT функция запуска ? Масштабирование развертки: х 10 ? ТВ-синхронизация, режим X-Y ? Встроенный тестер компонентов ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА СЕРВИСНОГО ДВУХКАНАЛЬНОГО С1-99МП ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) Типпрямоугольный, 6 дюймов Экспозиционная площадь8 х 10 дел (1 дел = 1 см) Ускоряющее напряжение12 кВ Яркостьнепрерывно регулируемая на передней панели Z-ВХОД Входное сопротивление~ 47 кОм Входной уровень? 5 Впик-пик Частотный диапазон2 МГц КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Чувствительность5 мВ /дел … 5 В /дел ±3% Полоса пропускания (-3 дБ) х10 МГц … 40 МГц (открытый вход) 10 Гц … 40 МГц (закрытый вход) Время нарастания? 17.5 нс Входной импеданс~ 1 МОм /25 пФ Максимальное входное напряжение400 В при 1 кГц Вход усилителяоткрытый (DC), закрытый (АС), заземленный (GND) Режим работыканал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки0.2 мкс /дел … 0.5 с /дел 100 нс /дел … 50 мс /дел при масштабировании Точность±3% ±5% при масштабировании Масштабирование развертких 10 Максимальный коэффициент развертки20 нс /дел Линейность развертки±5% ±10% при масштабировании СИНХРОНИЗАЦИЯ Режимавтоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) Источник синхронизацииканал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) Вход усилителязакрытый (AC) Полярность синхронизации«+» или «-» Чувствительность (20 Гц … 2 МГц)0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) Чувствительность (2 МГц … 20 МГц)1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ Входной импеданс1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение400 В при 1 кГц РЕЖИМ X-Y Чувствительность5 мВ /дел … 5 В /дел ±4% Частотный диапазон X-входа500 кГц Сдвиг фазы?3° (50 кГц) ВЫХОДНОЙ СИГНАЛ Выход сигнала канала 1 КАЛИБРАТОР Форма сигналаположительный меандр Частота1 кГц Выходное напряжение2 Впик-пик ±2% ТЕСТЕР КОМПОНЕНТОВ Тестовое напряжениеприблизительно 4.5 В (открытый контур) Тестовый токмаксимум 6.6 мА (короткое замыкание) Тестовая частотаприблизительно 60 Гц ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА СЕРВИСНОГО ДВУХКАНАЛЬНОГО С1-99МП ? Питание: 110 В /220 В ±10%, 50 Гц /60 Гц ? Габаритные размеры: 310х150х455 мм ? Вес: 8 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА СЕРВИСНОГО ДВУХКАНАЛЬНОГО С1-99МП ? Осциллограф сервисный двухканальный С1-99МП ? Делитель, 2 шт ? Измерительный кабель ? Кабель питания ? Руководство по эксплуатации
