Описание

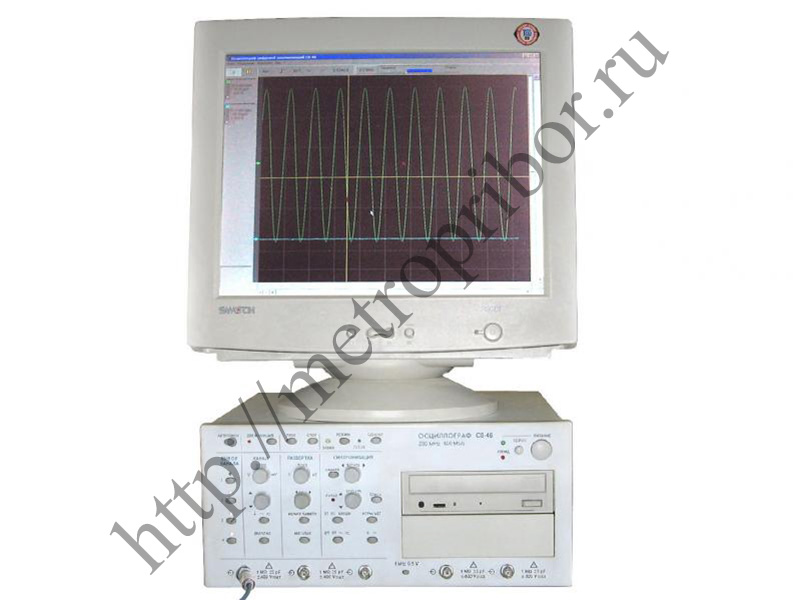

Осциллограф цифровой С8-46 предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 60 МГц с максимальной частой дискретизации в реальном времени 250 МГц. Осциллограф цифровой С8-46 может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей, исследования низкочастотных сигналов и т.д. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-46 ? Количество каналов: 2 ? Полоса пропускания: 0 МГц … 60 МГц ? Экран: 7.5 дюймов, цветной STN (640х480) LCD ? Максимальная частота дискретизации: 250 Мвыб /с ? Глубина памяти: 6 К ? Автоматически измерения ? Курсорные измерения ? 4 ячейки памяти для записи осциллограмм ? 4 часа автономной работы с литиевым аккумулятором (опционально) ? Интерфейс: RS-232 или USB ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-46 Количество каналов2 + 1 канал внешней синхронизации Полоса пропускания0 МГц … 60 МГц РЕГИСТРАЦИЯ Режимы регистрациинормальный, пиковый детектор, усреднение Максимальная частота дискретизации250 Мвыб /с ВХОД Связь входаоткрытый (DC), закрытый (AC), заземленный (GND) Входной импеданс1 МОм ±2% параллельно с 20 пФ ±5 пФ Коэффициент ослабления пробника1X, 10Х, 100Х, 1000Х Максимальное входное напряжение300 В КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Частота дискретизации10 выб /с … 250 Мвыб /с Интерполяция осциллограммыsin X /x Глубина записи6 К Коэффициент развертки5 нс /дел … 100 с /дел (шаг 1-2-5) Погрешность времени выборки и времени задержки±100 ppm Погрешность измерения интервала времени ?T (100 МГц)однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 100 ppm х измеренное значение + 0.4 нс) КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ АЦП8 бит (синхронная оцифровка двух каналов) Чувствительность5 мВ /дел … 5 В /дел (на входе) Диапазон смещения±10 дел (5 мВ /дел … 5 В /дел) Полоса пропускания однократного сигналаполный диапазон Низкочастотный предел для закрытого входа (-З дБ)>5 Гц (на входе BNC) Время нарастания (на входе, типично)< 5.8 нс Погрешность коэффициента усиления при постоянном токе±3% Погрешность измерения при постоянном токе (режим усреднения)погрешность напряжения (?V) между двумя точками осциллограммы при усреднении > 16 осциллограмм: ±(5% от измеренного значения + 0.05 деления) СИНХРОНИЗАЦИЯ Чувствительность (по фронту)связь по постоянному току (CH1, CH2): 1 дел (0 Гц … полный диапазон) связь по переменному току (CH1, CH2): 1 дел (при > 50 Гц) EXT: 100 мВ (0 Гц … полный диапазон) EXT /5: 500 мВ (0 Гц … полный диапазон) Диапазон уровня запускавнутренний: ±6 дел от центра экрана EXT: ±600 В EXT /5: ±3 В Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом >20нсвнутренний: ±0.3 дел EXT: ±(40 мВ + 6% установленного значения) EXT /5: ±(200 мВ + 6% установленного значения) Задержка запускаположительная: 655 дел отрицательная: 4 дел Установка уровня на 50% (типично)для входного сигнала с частотой > 50 Гц Чувствительность по видеосигналу (типично)внутренний: 2 дел, размах сигнала EXT: 400 мВ EXT /5: 2 В Частота и стандарты видеосигналов (запуск по видеосигналу)поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк РЕЖИМЫ ИЗМЕРЕНИЯ Курсорные измерениянапряжение (?U) и временной интервал (?T) между курсорами Автоматические измеренияразмах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) Математические функциисложение, вычитание, деление, умножение, БПФ (FFT) Сохранение формы сигнала4 осциллограммы Фигуры Лиссажудиапазон: полный разность фаз: ±3° ВЫХОД ДЛЯ КОМПЕНСАЦИИ ПРОБНИКОВ Выходное напряжение (типично)амплитуда не менее 5 В на нагрузке 1 МОм Частота (типично)1 кГц, меандр ПРОБНИКОСЛАБЛЕНИЕ 1ХОСЛАБЛЕНИЕ 10Х Полоса пропускания0 Гц … 6 МГц0 Гц … полный диапазон Коэффициент ослабления1:0110:01 Диапазон компенсации10 пФ … 35 пФ Входное сопротивление1 МОм ±2%10 МОм ±2% Входная емкость85 пФ … 115 пФ14.5 пФ … 17.5 пФ Максимальное входное напряжение150 В постоянного тока150 В постоянного тока ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-46 ? Рабочая температура: 0°С … 40°С ? Температура хранения: -20°С … 60°С ? Относительная влажность: ? 90% ? Интерфейс: USB 1.1 или RS-232 ? Питание: 100 В … 240 В, 50 Гц /60 Гц ? Габаритные размеры: 350х157х103 мм ? Вес: 1.7 кг КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-46 ? Осциллограф цифровой С8-46 ? Пассивный пробник, 2 шт ? CD с ПО ? RS-232 кабель или USB-кабель ? Кабель питания ? Руководство по эксплуатации ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ ОСЦИЛЛОГРАФА ЦИФРОВОГО С8-46 ? Батарея для С8-46
